Электросхемы Dodge Durango III (2010-2013)

35 систем 83 электросхемы 1696 компонентов

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Dodge Durango III (2010-2013)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Dodge Durango III (2010-2013)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Пассивная сигнализации электросхема

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Dodge Durango III (2010-2013)

Компоненты на схеме

Память

# Электросхема систем памяти

Память — Электросхема систем памяти — Электросхема систем памяти. Dodge Durango III (2010-2013)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

Системы помощи водителю

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема навигации

# Электросхема навигации (1 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема навигации (2 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема навигации (3 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема мониторинга в слепой зоне

Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема камеры заднего вида

Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Dodge Durango III (2010-2013)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

Фары

# Электросхема корректора фар

Фары — Электросхема корректора фар — Электросхема корректора фар. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Dodge Durango III (2010-2013)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Dodge Durango III (2010-2013)

Компоненты на схеме

Сиденья

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема обогреваемых сидений

# Электросхема обогреваемых сидений (1 из 2)

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема обогреваемых сидений (2 из 2)

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема пассажирского сиденья

Сиденья — Электросхема пассажирского сиденья — Электросхема пассажирского сиденья. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Dodge Durango III (2010-2013)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Dodge Durango III (2010-2013)

Компоненты на схеме

Клаксон

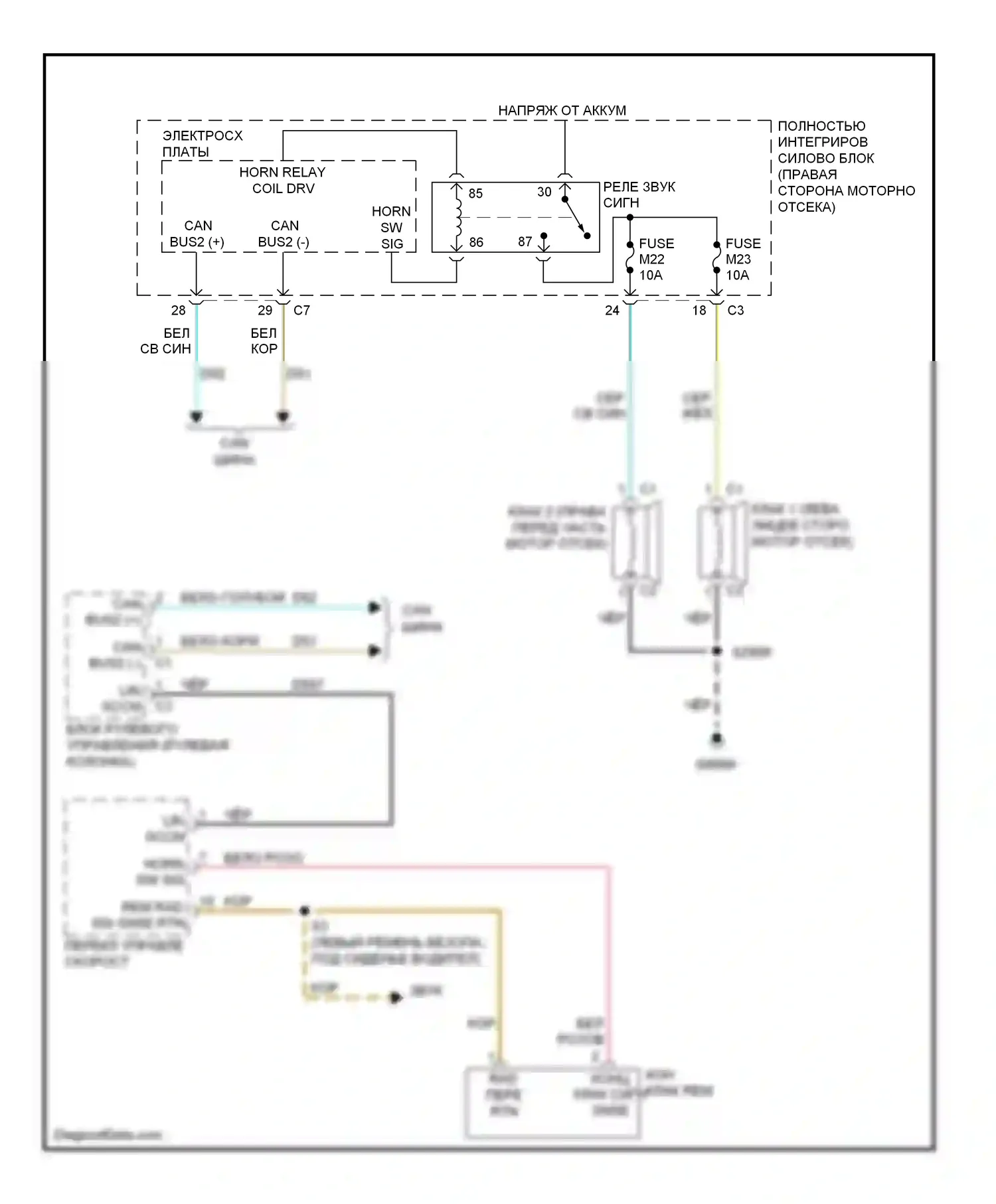

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Dodge Durango III (2010-2013)

Компоненты на схеме

Магнитола

# Электросхема блока громкоговорящей связи

Магнитола — Электросхема блока громкоговорящей связи — Электросхема блока громкоговорящей связи. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема магнитолы

# Электросхема магнитолы (1 из 3)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема магнитолы (2 из 3)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема магнитолы (3 из 3)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (3 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Dodge Durango III (2010-2013)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Dodge Durango III (2010-2013)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема двери силового багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема двери силового багажника — Электросхема двери силового багажника. Dodge Durango III (2010-2013)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Dodge Durango III (2010-2013)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Dodge Durango III (2010-2013)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Dodge Durango III (2010-2013)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Dodge Durango III (2010-2013)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Dodge Durango III (2010-2013)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Dodge Durango III (2010-2013)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Dodge Durango III (2010-2013)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Dodge Durango III (2010-2013)

Компоненты на схеме

Коробка передач 3,6л гибкого топлива

# 3,6л гибкого топлива, электросхема автоматической коробки передач

Коробка передач 3,6л гибкого топлива — 3,6л гибкого топлива, электросхема автоматической коробки передач — 3,6л гибкого топлива, электросхема автоматической коробки передач. Dodge Durango III (2010-2013)

Компоненты на схеме

Коробка передач 5.7л

# 5.7l, электросхема раздаточной коробки

Коробка передач 5.7л — 5.7l, электросхема раздаточной коробки — 5.7l, электросхема раздаточной коробки. Dodge Durango III (2010-2013)

Компоненты на схеме

# 5.7l, электросхема автоматической коробки передач

Коробка передач 5.7л — 5.7l, электросхема автоматической коробки передач — 5.7l, электросхема автоматической коробки передач. Dodge Durango III (2010-2013)

Компоненты на схеме

Вентилятор охлаждения 5.7л

# 5.7l, электросхема вентилятора охлаждения

Вентилятор охлаждения 5.7л — 5.7l, электросхема вентилятора охлаждения — 5.7l, электросхема вентилятора охлаждения. Dodge Durango III (2010-2013)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3,6л гибкого топлива

# Электросхема двигателя 3,6л гибкого топлива (1 из 5)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (1 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (1 из 4)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (1 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (2 из 5)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (2 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (2 из 4)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (2 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (3 из 4)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (3 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (3 из 5)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (3 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (4 из 4)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (4 из 4). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (4 из 5)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (4 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 3,6л гибкого топлива (5 из 5)

Двигатель — Электросхема двигателя 3,6л гибкого топлива — Электросхема двигателя 3,6л гибкого топлива (5 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 5.7л

# Электросхема двигателя 5.7л (1 из 5)

Двигатель — Электросхема двигателя 5.7л — Электросхема двигателя 5.7л (1 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 5.7л (2 из 5)

Двигатель — Электросхема двигателя 5.7л — Электросхема двигателя 5.7л (2 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 5.7л (3 из 5)

Двигатель — Электросхема двигателя 5.7л — Электросхема двигателя 5.7л (3 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 5.7л (4 из 5)

Двигатель — Электросхема двигателя 5.7л — Электросхема двигателя 5.7л (4 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

# Электросхема двигателя 5.7л (5 из 5)

Двигатель — Электросхема двигателя 5.7л — Электросхема двигателя 5.7л (5 из 5). Dodge Durango III (2010-2013)

Компоненты на схеме

Can шина 3.6л гибкое топливо

# 3,6л гибкого топлива, электросхема can шины, цитадель

Can шина 3.6л гибкое топливо — 3,6л гибкого топлива, электросхема can шины, цитадель — 3,6л гибкого топлива, электросхема can шины, цитадель. Dodge Durango III (2010-2013)

Компоненты на схеме

# 3.6l гибкое топливо, can шина электросхема соединений, sxt

Can шина 3.6л гибкое топливо — 3.6l гибкое топливо, can шина электросхема соединений, sxt — 3.6l гибкое топливо, can шина электросхема соединений, sxt. Dodge Durango III (2010-2013)

Компоненты на схеме

# 3,6л гибкого топлива, can шина электросхема соединений, подогрев

Can шина 3.6л гибкое топливо — 3,6л гибкого топлива, can шина электросхема соединений, подогрев — 3,6л гибкого топлива, can шина электросхема соединений, подогрев. Dodge Durango III (2010-2013)

Компоненты на схеме

Can шина 5.7l

# 5.7l, can шина электросхема соединений

Can шина 5.7l — 5.7l, can шина электросхема соединений — 5.7l, can шина электросхема соединений. Dodge Durango III (2010-2013)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Dodge Durango III (2010-2013)

Компоненты на схеме
