Электросхемы Dodge Dakota III рестайлинг (2007-2011)

30 систем 51 электросхема 1039 компонентов

Кондиционирование воздуха

# Электросхема ручного кондиционера

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Антиблокировочная система abs

# Электросхема абс на все колеса

Антиблокировочная система abs — Электросхема абс на все колеса — Электросхема абс на все колеса. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема абс заднего колеса

Антиблокировочная система abs — Электросхема абс заднего колеса — Электросхема абс заднего колеса. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.7л

# Электросхема двигателя 3.7л (1 из 5)

Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (1 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 3.7л (2 из 5)

Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (2 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 3.7л (3 из 5)

Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (3 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 3.7л (5 из 5)

Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (5 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 3.7l

# Электросхема двигателя 3.7l (4 из 5)

Двигатель — Электросхема двигателя 3.7l — Электросхема двигателя 3.7l (4 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 4,7л гибкого топлива

# Электросхема двигателя 4,7л гибкого топлива (1 из 5)

Двигатель — Электросхема двигателя 4,7л гибкого топлива — Электросхема двигателя 4,7л гибкого топлива (1 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 4,7л гибкого топлива (2 из 5)

Двигатель — Электросхема двигателя 4,7л гибкого топлива — Электросхема двигателя 4,7л гибкого топлива (2 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 4,7л гибкого топлива (5 из 5)

Двигатель — Электросхема двигателя 4,7л гибкого топлива — Электросхема двигателя 4,7л гибкого топлива (5 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 4.7л гибкого топлива

# Электросхема двигателя 4.7л гибкого топлива (3 из 5)

Двигатель — Электросхема двигателя 4.7л гибкого топлива — Электросхема двигателя 4.7л гибкого топлива (3 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 4.7л гибкого топлива (4 из 5)

Двигатель — Электросхема двигателя 4.7л гибкого топлива — Электросхема двигателя 4.7л гибкого топлива (4 из 5). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема буксировки прицепа

Фары и фонари — Электросхема буксировки прицепа — Электросхема буксировки прицепа. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема потолочного пульта

Приборная панель — Электросхема потолочного пульта — Электросхема потолочного пульта. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Освещение салона

# Электросхема внутреннего освещения

Освещение салона — Электросхема внутреннего освещения — Электросхема внутреннего освещения. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Сиденья

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

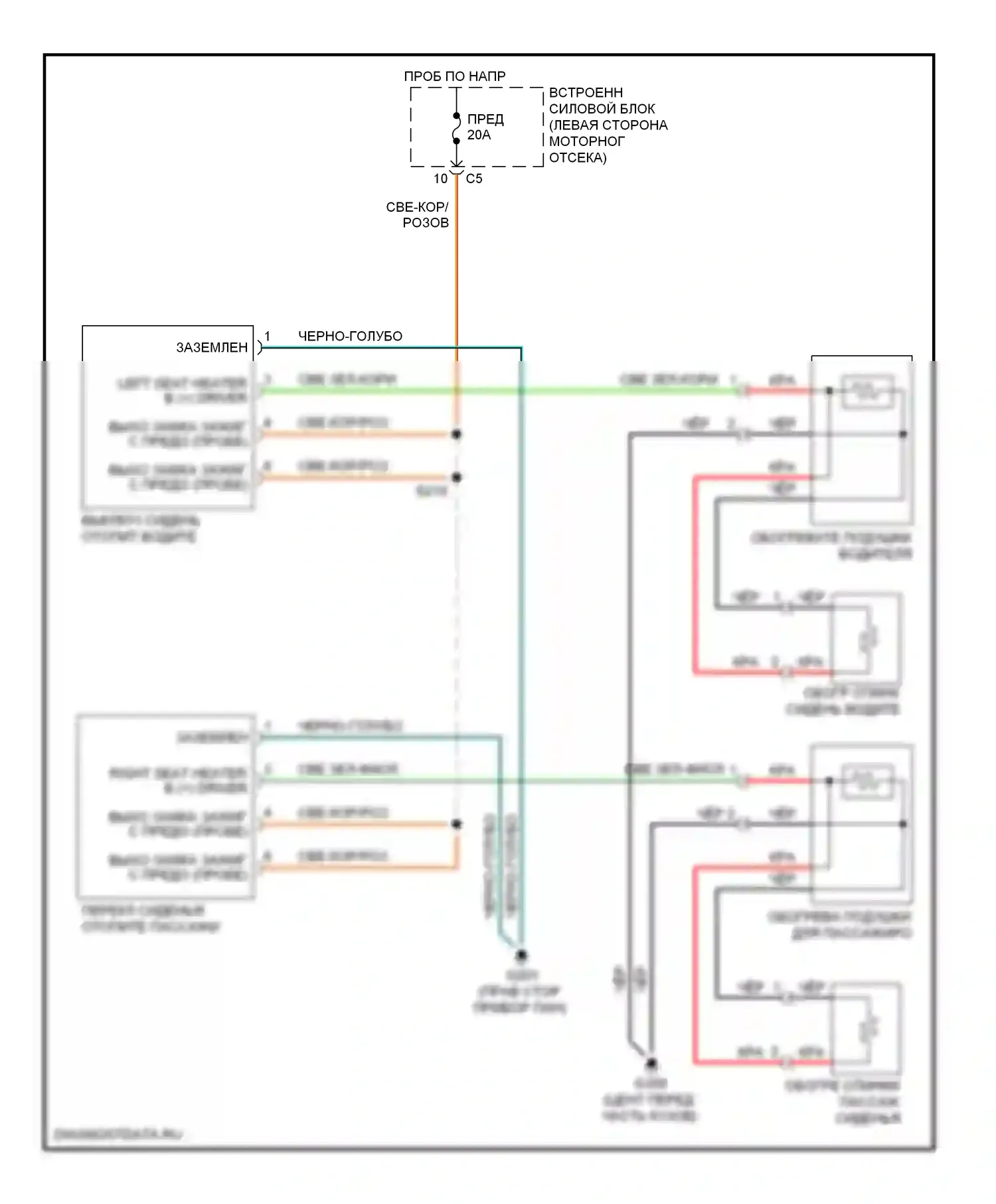

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, базовая

Магнитола — Электросхема магнитолы, базовая — Электросхема магнитолы, базовая. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема магнитолы, премиум

Магнитола — Электросхема магнитолы, премиум — Электросхема магнитолы, премиум. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Блокировка селектора 3,7л

# 3.7l, электросхема блокировки селектора

Блокировка селектора 3,7л — 3.7l, электросхема блокировки селектора — 3.7l, электросхема блокировки селектора. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Блокировка селектора 4,7л гибкого топлива

# 4.7l гибкое топливо, электросхема соединений блокировки селектора

Блокировка селектора 4,7л гибкого топлива — 4.7l гибкое топливо, электросхема соединений блокировки селектора — 4.7l гибкое топливо, электросхема соединений блокировки селектора. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Коробка передач

# Электросхема раздаточной коробки

Коробка передач — Электросхема раздаточной коробки — Электросхема раздаточной коробки. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Коробка передач 3,7л

# 3.7l, электросхема автоматической коробки передач

Коробка передач 3,7л — 3.7l, электросхема автоматической коробки передач — 3.7l, электросхема автоматической коробки передач. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Коробка передач 4,7л гибкого топлива

# 4,7л гибкого топлива, электросхема автоматической коробки передач

Коробка передач 4,7л гибкого топлива — 4,7л гибкого топлива, электросхема автоматической коробки передач — 4,7л гибкого топлива, электросхема автоматической коробки передач. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Dodge Dakota III рестайлинг (2007-2011)

Компоненты на схеме
