Электросхемы Chevrolet Tracker III (2013-2017)

31 система 77 электросхем 1623 компонента

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Chevrolet Tracker III (2013-2017)
Компоненты на схеме

    Складная крыша/люк

    # Электросхема складной крыши/люка

    Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Chevrolet Tracker III (2013-2017)
    Компоненты на схеме

      Can шина

      # Can шина электросхема

      # Can шина электросхема (1 из 3)

      Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Chevrolet Tracker III (2013-2017)
      Компоненты на схеме

        # Can шина электросхема (2 из 3)

        Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Chevrolet Tracker III (2013-2017)
        Компоненты на схеме

          # Can шина электросхема (3 из 3)

          Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Chevrolet Tracker III (2013-2017)
          Компоненты на схеме

            Сиденья

            # Электросхема обогреваемых сидений

            Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Chevrolet Tracker III (2013-2017)
            Компоненты на схеме

              # Поясничная электросхема водителя

              Сиденья — Поясничная электросхема водителя — Поясничная электросхема водителя. Chevrolet Tracker III (2013-2017)
              Компоненты на схеме

                # Питание водительского сиденья электросхема

                Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Chevrolet Tracker III (2013-2017)
                Компоненты на схеме

                  Стартер/генератор

                  # Электросхема стартера

                  Стартер/генератор — Электросхема стартера — Электросхема стартера. Chevrolet Tracker III (2013-2017)
                  Компоненты на схеме

                    # Электросхема генератора

                    Стартер/генератор — Электросхема генератора — Электросхема генератора. Chevrolet Tracker III (2013-2017)
                    Компоненты на схеме

                      Системы помощи водителю

                      # Электросхема парктроника

                      Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Chevrolet Tracker III (2013-2017)
                      Компоненты на схеме

                        # Электросхема камеры заднего вида

                        Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Chevrolet Tracker III (2013-2017)
                        Компоненты на схеме

                          Круиз-контроль

                          # Электросхема круиз-контроля

                          Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Chevrolet Tracker III (2013-2017)
                          Компоненты на схеме

                            Магнитола

                            # Электросхема магнитолы, база

                            # Электросхема магнитолы, база (1 из 2)

                            Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (1 из 2). Chevrolet Tracker III (2013-2017)
                            Компоненты на схеме

                              # Электросхема магнитолы, база (2 из 2)

                              Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (2 из 2). Chevrolet Tracker III (2013-2017)
                              Компоненты на схеме

                                # Электросхема магнитолы, премиум

                                # Электросхема магнитолы, премиум (1 из 3)

                                Магнитола — Электросхема магнитолы, премиум — Электросхема магнитолы, премиум (1 из 3). Chevrolet Tracker III (2013-2017)
                                Компоненты на схеме

                                  # Электросхема магнитолы, премиум (2 из 3)

                                  Магнитола — Электросхема магнитолы, премиум — Электросхема магнитолы, премиум (2 из 3). Chevrolet Tracker III (2013-2017)
                                  Компоненты на схеме

                                    # Электросхема магнитолы, премиум (3 из 3)

                                    Магнитола — Электросхема магнитолы, премиум — Электросхема магнитолы, премиум (3 из 3). Chevrolet Tracker III (2013-2017)
                                    Компоненты на схеме

                                      Предупреждение

                                      # Электросхема помощников водителя

                                      Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Chevrolet Tracker III (2013-2017)
                                      Компоненты на схеме

                                        Фары

                                        # Электросхема фар

                                        # Электросхема фар (1 из 2)

                                        Фары — Электросхема фар — Электросхема фар (1 из 2). Chevrolet Tracker III (2013-2017)
                                        Компоненты на схеме

                                          # Электросхема фар (2 из 2)

                                          Фары — Электросхема фар — Электросхема фар (2 из 2). Chevrolet Tracker III (2013-2017)
                                          Компоненты на схеме

                                            Освещение салона

                                            # Электросхема освещения салона

                                            # Электросхема освещения салона (1 из 4)

                                            Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 4). Chevrolet Tracker III (2013-2017)
                                            Компоненты на схеме

                                              # Электросхема освещения салона (2 из 4)

                                              Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 4). Chevrolet Tracker III (2013-2017)
                                              Компоненты на схеме

                                                # Электросхема освещения салона (3 из 4)

                                                Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 4). Chevrolet Tracker III (2013-2017)
                                                Компоненты на схеме

                                                  # Электросхема освещения салона (4 из 4)

                                                  Освещение салона — Электросхема освещения салона — Электросхема освещения салона (4 из 4). Chevrolet Tracker III (2013-2017)
                                                  Компоненты на схеме

                                                    Вентилятор охлаждения

                                                    # Электросхема вентилятора охлаждения

                                                    Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Chevrolet Tracker III (2013-2017)
                                                    Компоненты на схеме

                                                      Точки подключения масс

                                                      # Электросхема точек подключения масс

                                                      # Электросхема точек подключения масс (1 из 4)

                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Chevrolet Tracker III (2013-2017)
                                                      Компоненты на схеме

                                                        # Электросхема точек подключения масс (2 из 4)

                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Chevrolet Tracker III (2013-2017)
                                                        Компоненты на схеме

                                                          # Электросхема точек подключения масс (3 из 4)

                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Chevrolet Tracker III (2013-2017)
                                                          Компоненты на схеме

                                                            # Электросхема точек подключения масс (4 из 4)

                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Chevrolet Tracker III (2013-2017)
                                                            Компоненты на схеме

                                                              Подушки безопасности

                                                              # Электросхема подушек безопасности

                                                              # Электросхема подушек безопасности (1 из 4)

                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Chevrolet Tracker III (2013-2017)
                                                              Компоненты на схеме

                                                                # Электросхема подушек безопасности (2 из 4)

                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Chevrolet Tracker III (2013-2017)
                                                                Компоненты на схеме

                                                                  # Электросхема подушек безопасности (3 из 4)

                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Chevrolet Tracker III (2013-2017)
                                                                  Компоненты на схеме

                                                                    # Электросхема подушек безопасности (4 из 4)

                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Chevrolet Tracker III (2013-2017)
                                                                    Компоненты на схеме

                                                                      Стеклоподъемники

                                                                      # Стеклоподъемники электросхема

                                                                      Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Chevrolet Tracker III (2013-2017)
                                                                      Компоненты на схеме

                                                                        Приборная панель

                                                                        # Электросхема приборной панели

                                                                        # Электросхема приборной панели (1 из 2)

                                                                        Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Chevrolet Tracker III (2013-2017)
                                                                        Компоненты на схеме

                                                                          # Электросхема приборной панели (2 из 2)

                                                                          Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Chevrolet Tracker III (2013-2017)
                                                                          Компоненты на схеме

                                                                            Управление зеркалами заднего вида

                                                                            # Электросхема электрохромного зеркала

                                                                            Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Chevrolet Tracker III (2013-2017)
                                                                            Компоненты на схеме

                                                                              # Электросхема управления зеркалами заднего вида

                                                                              Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Chevrolet Tracker III (2013-2017)
                                                                              Компоненты на схеме

                                                                                Клаксон

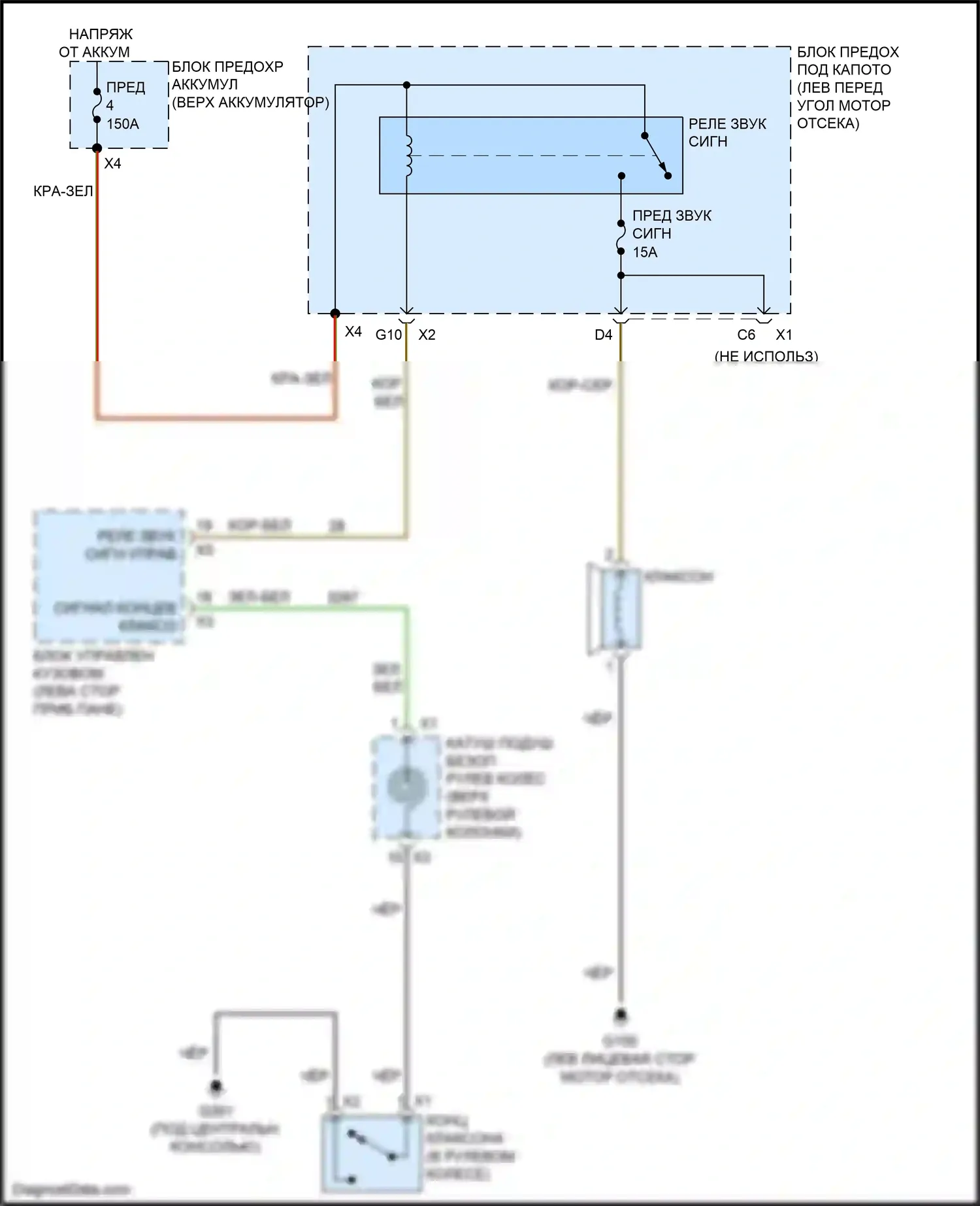

                                                                                # Электросхема клаксона

                                                                                Клаксон — Электросхема клаксона — Электросхема клаксона. Chevrolet Tracker III (2013-2017)
                                                                                Компоненты на схеме

                                                                                  Блок предохранителей и реле

                                                                                  # Электросхема блока предохранителей реле

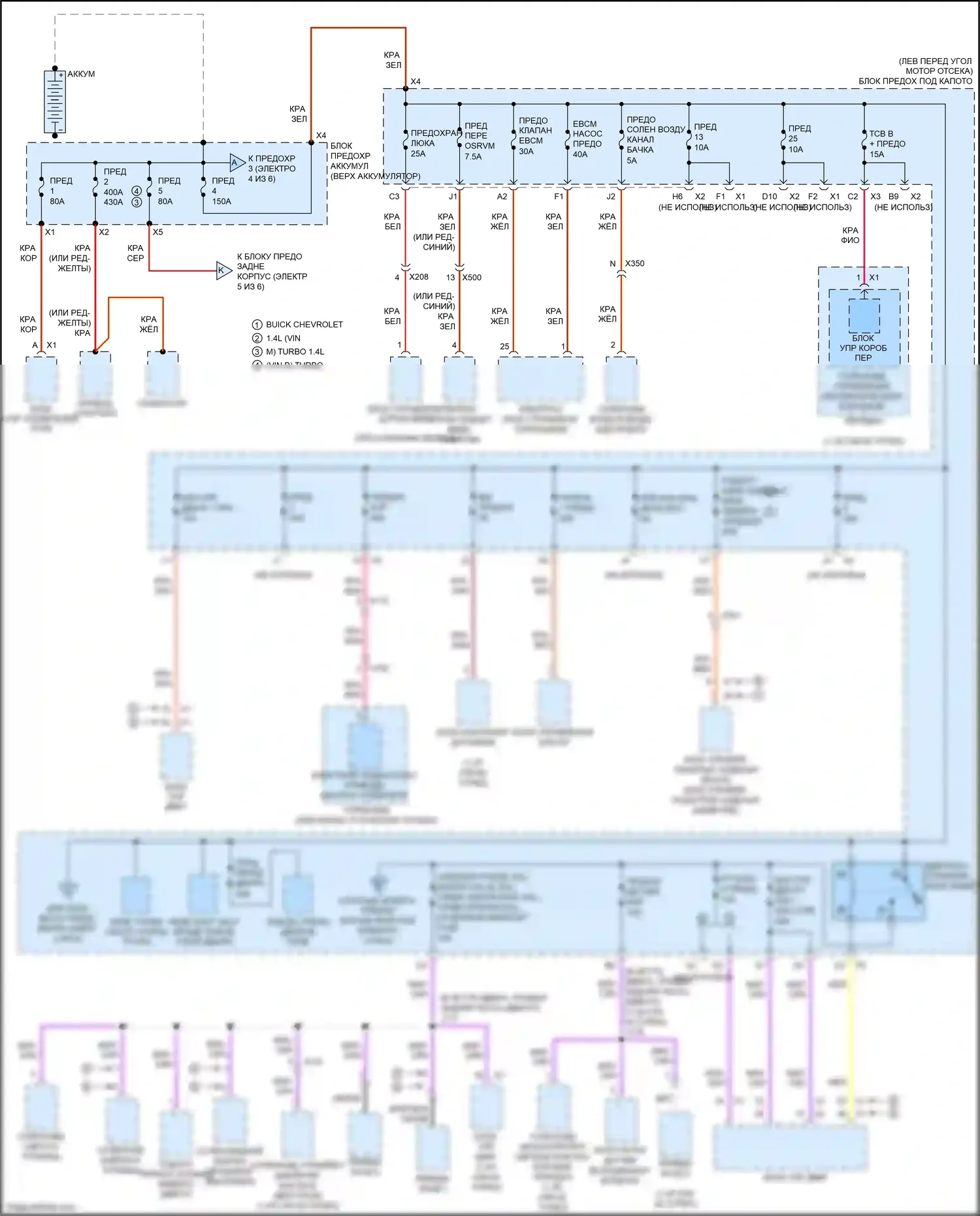

                                                                                  # Электросхема блока предохранителей реле (1 из 6)

                                                                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Chevrolet Tracker III (2013-2017)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема блока предохранителей реле (2 из 6)

                                                                                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Chevrolet Tracker III (2013-2017)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема блока предохранителей реле (3 из 6)

                                                                                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Chevrolet Tracker III (2013-2017)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема блока предохранителей реле (4 из 6)

                                                                                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Chevrolet Tracker III (2013-2017)
                                                                                        Компоненты на схеме

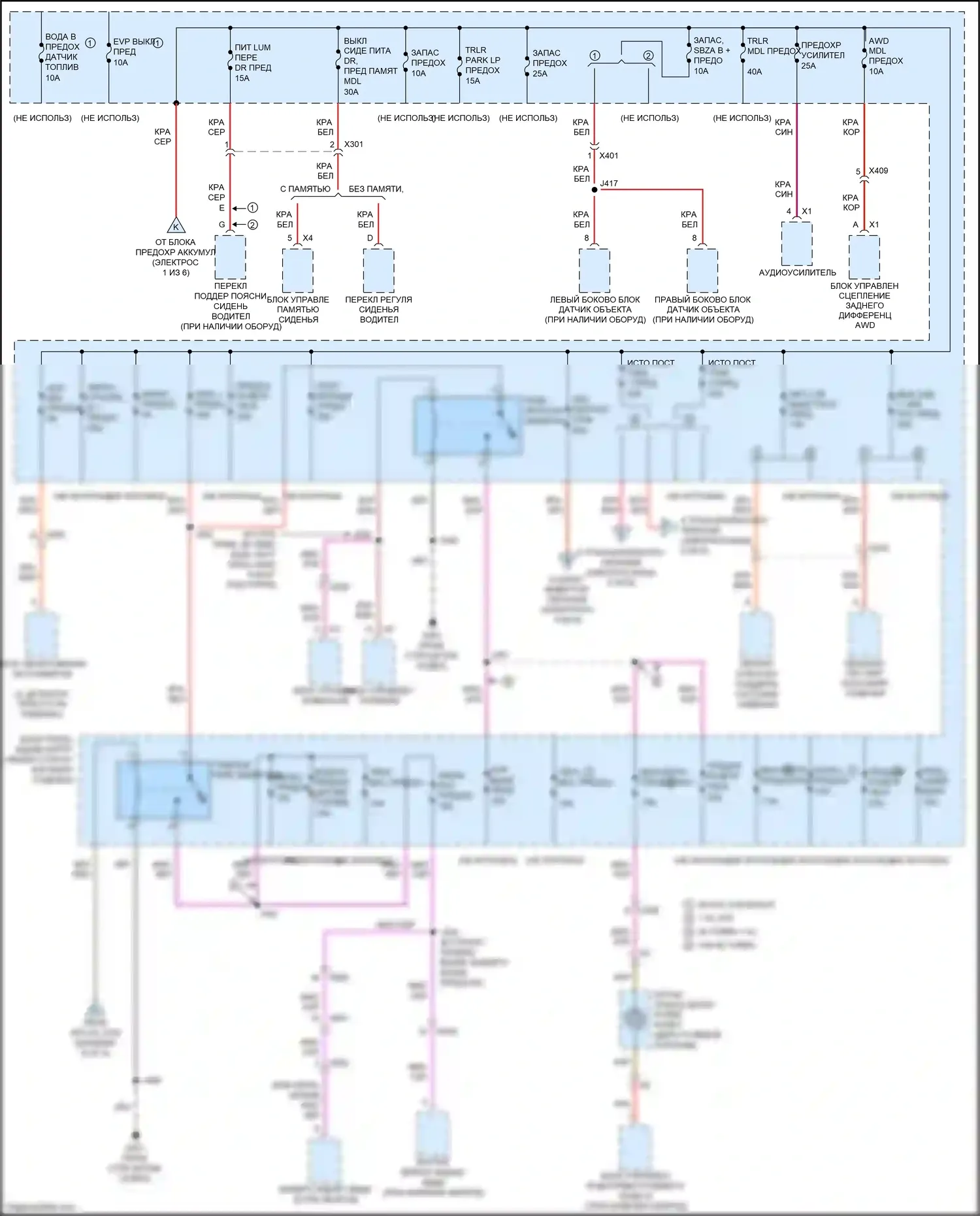

                                                                                          # Электросхема блока предохранителей реле (5 из 6)

                                                                                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Chevrolet Tracker III (2013-2017)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема блока предохранителей реле (6 из 6)

                                                                                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Chevrolet Tracker III (2013-2017)
                                                                                            Компоненты на схеме

                                                                                              Блоки управления кузовом

                                                                                              # Электросхема блоков управления кузовом

                                                                                              # Электросхема блоков управления кузовом (1 из 2)

                                                                                              Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Chevrolet Tracker III (2013-2017)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема блоков управления кузовом (2 из 2)

                                                                                                Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                Компоненты на схеме

                                                                                                  Багажник, задняя дверь, лючок топливного бака

                                                                                                  # Электросхема отпирания дверей багажника

                                                                                                  Багажник, задняя дверь, лючок топливного бака — Электросхема отпирания дверей багажника — Электросхема отпирания дверей багажника. Chevrolet Tracker III (2013-2017)
                                                                                                  Компоненты на схеме

                                                                                                    Дворники и омыватели

                                                                                                    # Дворники и омыватели электросхема

                                                                                                    # Дворники и омыватели электросхема (1 из 2)

                                                                                                    Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (1 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                    Компоненты на схеме

                                                                                                      # Дворники и омыватели электросхема (2 из 2)

                                                                                                      Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (2 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                      Компоненты на схеме

                                                                                                        Кондиционирование воздуха

                                                                                                        # Электросхема ручного кондиционера

                                                                                                        # Электросхема ручного кондиционера (1 из 3)

                                                                                                        Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Chevrolet Tracker III (2013-2017)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема ручного кондиционера (2 из 3)

                                                                                                          Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Chevrolet Tracker III (2013-2017)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема ручного кондиционера (3 из 3)

                                                                                                            Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Chevrolet Tracker III (2013-2017)
                                                                                                            Компоненты на схеме

                                                                                                              Антиблокировочная система abs

                                                                                                              # Антиблокировочная система abs электросхема

                                                                                                              # Антиблокировочная система abs электросхема (1 из 2)

                                                                                                              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                              Компоненты на схеме

                                                                                                                # Антиблокировочная система abs электросхема (2 из 2)

                                                                                                                Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                                Компоненты на схеме

                                                                                                                  Коробка передач

                                                                                                                  # Электросхема автоматической коробки передач

                                                                                                                  # Электросхема автоматической коробки передач (1 из 2)

                                                                                                                  Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема автоматической коробки передач (2 из 2)

                                                                                                                    Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема блокировки заднего дифференциала

                                                                                                                      Коробка передач — Электросхема блокировки заднего дифференциала — Электросхема блокировки заднего дифференциала. Chevrolet Tracker III (2013-2017)
                                                                                                                      Компоненты на схеме

                                                                                                                        Центральный замок

                                                                                                                        # Электросхема центрального замка

                                                                                                                        # Электросхема центрального замка (1 из 2)

                                                                                                                        Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема центрального замка (2 из 2)

                                                                                                                          Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                                          Компоненты на схеме

                                                                                                                            Электроусилитель руля

                                                                                                                            # Электросхема электроусилителя руля

                                                                                                                            Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Chevrolet Tracker III (2013-2017)
                                                                                                                            Компоненты на схеме

                                                                                                                              Сигнализация

                                                                                                                              # Электросхема пассажирского ключа

                                                                                                                              Сигнализация — Электросхема пассажирского ключа — Электросхема пассажирского ключа. Chevrolet Tracker III (2013-2017)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема защиты от взлома

                                                                                                                                # Электросхема защиты от взлома (1 из 2)

                                                                                                                                Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема защиты от взлома (2 из 2)

                                                                                                                                  Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Chevrolet Tracker III (2013-2017)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    Фары и фонари

                                                                                                                                    # Электросхема фар и фонарей

                                                                                                                                    # Электросхема фар и фонарей (1 из 3)

                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 3). Chevrolet Tracker III (2013-2017)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема фар и фонарей (2 из 3)

                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 3). Chevrolet Tracker III (2013-2017)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема фар и фонарей (3 из 3)

                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 3). Chevrolet Tracker III (2013-2017)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема фонарей заднего хода

                                                                                                                                          Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Chevrolet Tracker III (2013-2017)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            Блокировка селектора

                                                                                                                                            # Электросхема блокировки селектора

                                                                                                                                            Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Chevrolet Tracker III (2013-2017)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема электромагнита замка зажигания

                                                                                                                                              Блокировка селектора — Электросхема электромагнита замка зажигания — Электросхема электромагнита замка зажигания. Chevrolet Tracker III (2013-2017)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                Двигатель

                                                                                                                                                # Электросхема двигателя 1.4l vin b

                                                                                                                                                # Электросхема двигателя 1.4l vin b (1 из 6)

                                                                                                                                                Двигатель — Электросхема двигателя 1.4l vin b — Электросхема двигателя 1.4l vin b (1 из 6). Chevrolet Tracker III (2013-2017)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема двигателя 1.4l vin b (2 из 6)

                                                                                                                                                  Двигатель — Электросхема двигателя 1.4l vin b — Электросхема двигателя 1.4l vin b (2 из 6). Chevrolet Tracker III (2013-2017)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема двигателя 1.4l vin b (3 из 6)

                                                                                                                                                    Двигатель — Электросхема двигателя 1.4l vin b — Электросхема двигателя 1.4l vin b (3 из 6). Chevrolet Tracker III (2013-2017)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема двигателя 1.4l vin b (4 из 6)

                                                                                                                                                      Двигатель — Электросхема двигателя 1.4l vin b — Электросхема двигателя 1.4l vin b (4 из 6). Chevrolet Tracker III (2013-2017)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема двигателя 1.4l vin b (5 из 6)

                                                                                                                                                        Двигатель — Электросхема двигателя 1.4l vin b — Электросхема двигателя 1.4l vin b (5 из 6). Chevrolet Tracker III (2013-2017)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема двигателя 1.4l vin b (6 из 6)

                                                                                                                                                          Двигатель — Электросхема двигателя 1.4l vin b — Электросхема двигателя 1.4l vin b (6 из 6). Chevrolet Tracker III (2013-2017)
                                                                                                                                                          Компоненты на схеме
