Электросхемы Chevrolet SSR I (2003-2006)

30 систем 56 электросхем 1071 компонент

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема компрессора

Кондиционирование воздуха — Электросхема компрессора — Электросхема компрессора. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема пассажирского ключа

Сигнализация — Электросхема пассажирского ключа — Электросхема пассажирского ключа. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Двигатель

# Электросхема двигателя 5.3l vin t

# Электросхема двигателя 5.3l vin t (1 из 5)

Двигатель — Электросхема двигателя 5.3l vin t — Электросхема двигателя 5.3l vin t (1 из 5). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема двигателя 5.3l vin t (2 из 5)

Двигатель — Электросхема двигателя 5.3l vin t — Электросхема двигателя 5.3l vin t (2 из 5). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема двигателя 5.3l vin t (3 из 5)

Двигатель — Электросхема двигателя 5.3l vin t — Электросхема двигателя 5.3l vin t (3 из 5). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема двигателя 5.3l vin t (4 из 5)

Двигатель — Электросхема двигателя 5.3l vin t — Электросхема двигателя 5.3l vin t (4 из 5). Chevrolet SSR I (2003-2006)

Компоненты на схеме

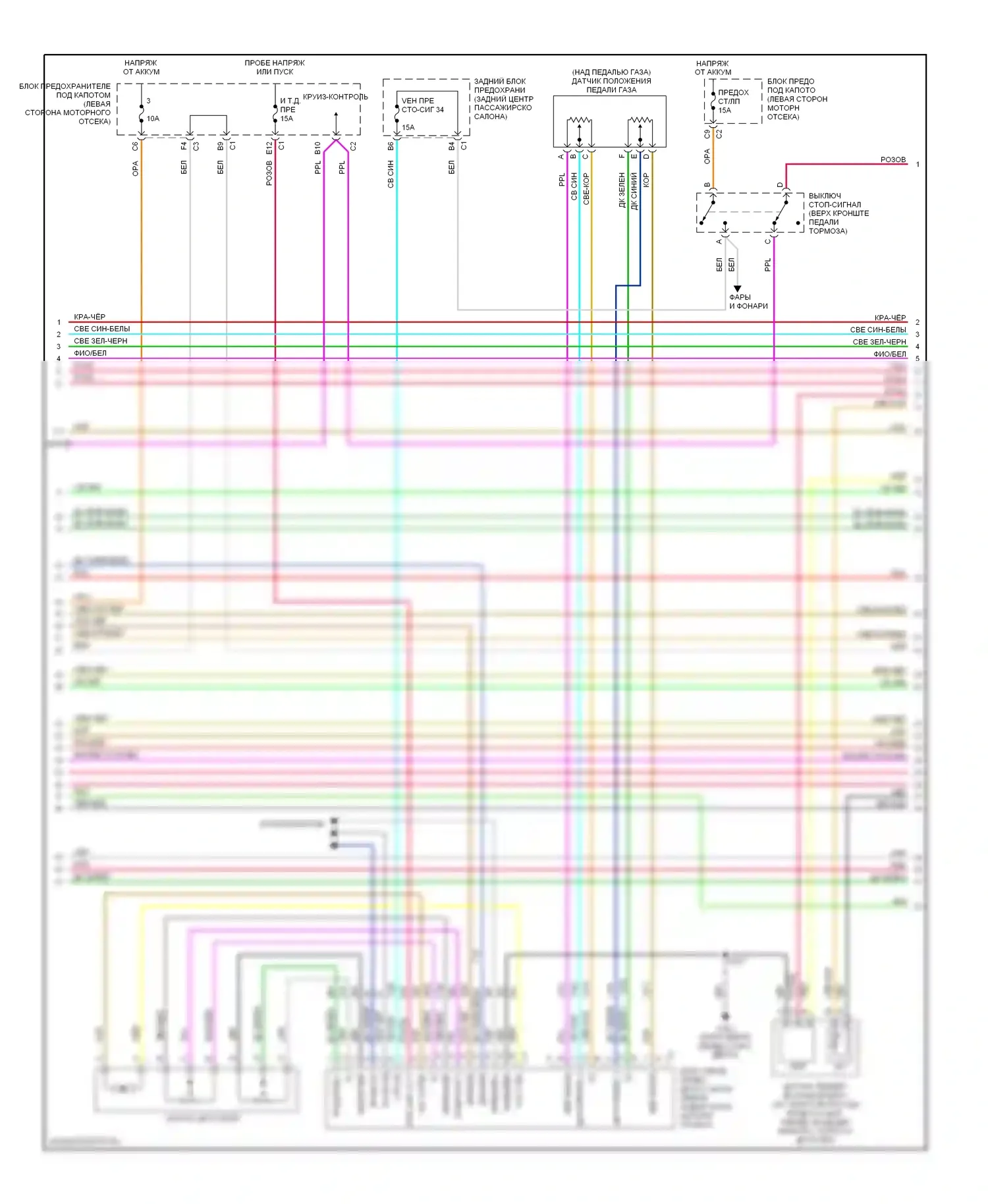

# Электросхема двигателя 5.3l vin t (5 из 5)

Двигатель — Электросхема двигателя 5.3l vin t — Электросхема двигателя 5.3l vin t (5 из 5). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Фары и фонари

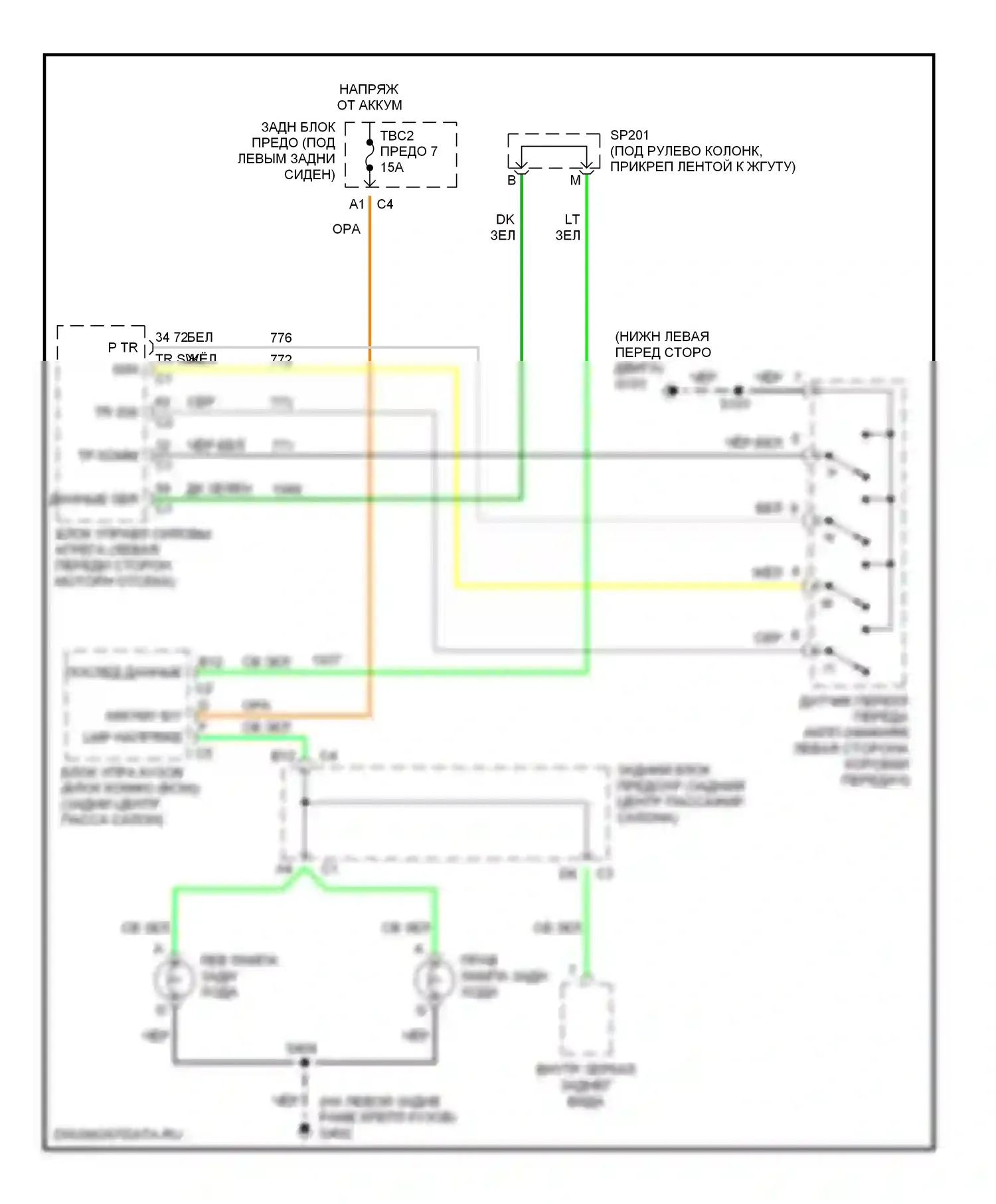

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема фар и фонарей

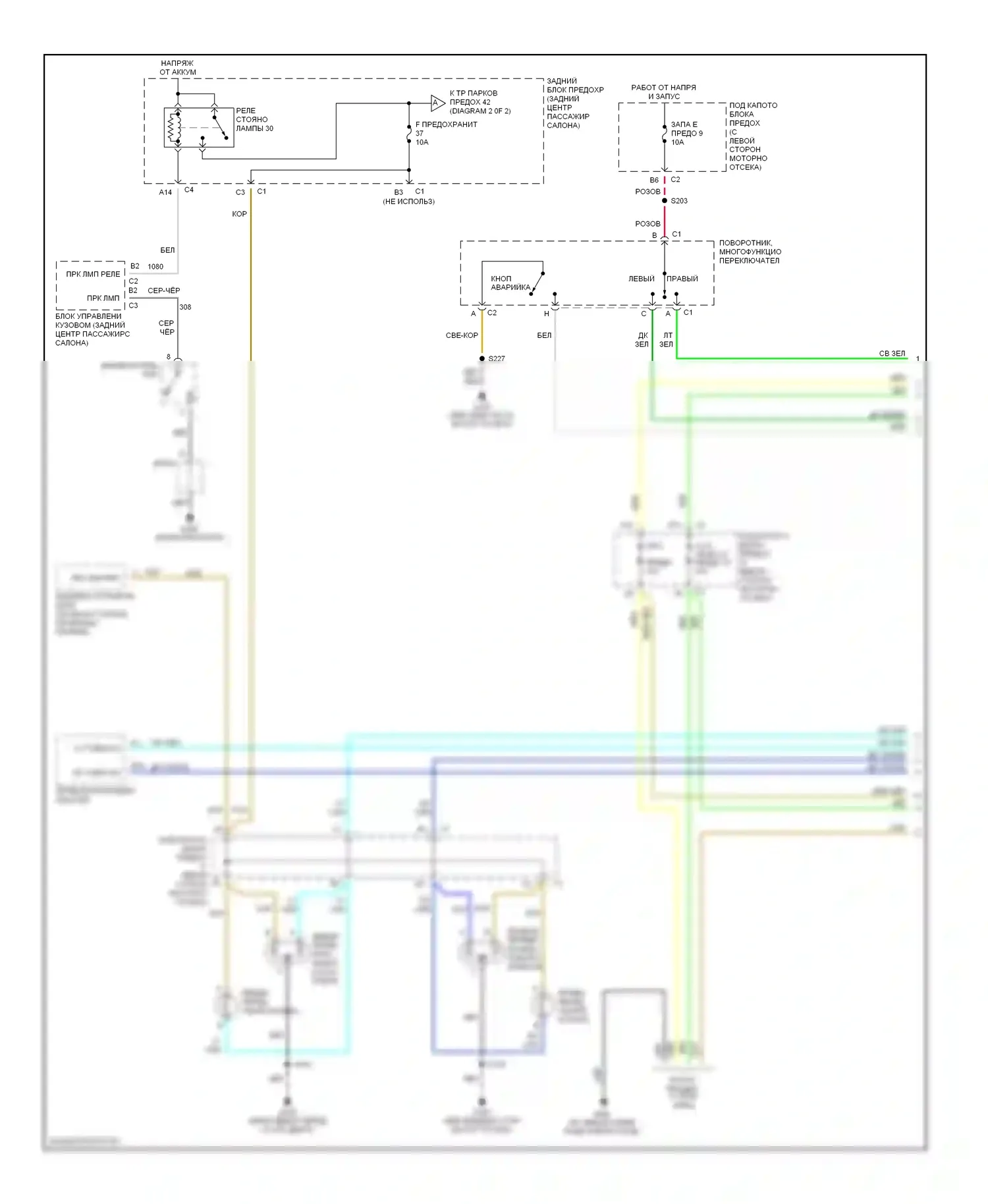

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Память

# Электросхема сиденья памяти водителя

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Сиденья

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

# Электросхема складной крыши/люка (1 из 2)

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (1 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема складной крыши/люка (2 из 2)

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (2 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Магнитола

# Электросхема базовой магнитолы

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема высококачественной звуковой магнитолы

Магнитола — Электросхема высококачественной звуковой магнитолы — Электросхема высококачественной звуковой магнитолы. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Блокировка селектора

# Электросхема электромагнита замка зажигания

Блокировка селектора — Электросхема электромагнита замка зажигания — Электросхема электромагнита замка зажигания. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Chevrolet SSR I (2003-2006)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака — Электросхема багажника, двери багажника, лючка топливного бака. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Chevrolet SSR I (2003-2006)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Chevrolet SSR I (2003-2006)

Компоненты на схеме
