Электросхемы Chevrolet Malibu VI (2003-2006)

31 система 72 электросхемы 1185 компонентов
Содержание — 31 система, 72 схемы
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач 2.2l vin f
Коробка передач 3,5л vin 8
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Chevrolet Malibu VI (2003-2006)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема

    # Антиблокировочная система abs электросхема (1 из 2)

    Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Chevrolet Malibu VI (2003-2006)
    Компоненты на схеме

      # Антиблокировочная система abs электросхема (2 из 2)

      Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Chevrolet Malibu VI (2003-2006)
      Компоненты на схеме

        Багажник, задняя дверь, лючок топливного бака

        # Электросхема багажника, двери багажника, лючка топливного бака, 4 двери

        Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, 4 двери — Электросхема багажника, двери багажника, лючка топливного бака, 4 двери. Chevrolet Malibu VI (2003-2006)
        Компоненты на схеме

          # Электросхема багажника, двери багажника, лючка топливного бака, 5 дверей

          Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, 5 дверей — Электросхема багажника, двери багажника, лючка топливного бака, 5 дверей. Chevrolet Malibu VI (2003-2006)
          Компоненты на схеме

            Блокировка селектора

            # Электросхема блокировки селектора

            Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Chevrolet Malibu VI (2003-2006)
            Компоненты на схеме

              Блоки управления кузовом

              # Электросхема блоков управления кузовом

              # Электросхема блоков управления кузовом (1 из 4)

              Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 4). Chevrolet Malibu VI (2003-2006)
              Компоненты на схеме

                # Электросхема блоков управления кузовом (2 из 4)

                Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 4). Chevrolet Malibu VI (2003-2006)
                Компоненты на схеме

                  # Электросхема блоков управления кузовом (3 из 4)

                  Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (3 из 4). Chevrolet Malibu VI (2003-2006)
                  Компоненты на схеме

                    # Электросхема блоков управления кузовом (4 из 4)

                    Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (4 из 4). Chevrolet Malibu VI (2003-2006)
                    Компоненты на схеме

                      Блок предохранителей и реле

                      # Электросхема блока предохранителей реле

                      # Электросхема блока предохранителей реле (1 из 5)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 5). Chevrolet Malibu VI (2003-2006)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле (2 из 5)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 5). Chevrolet Malibu VI (2003-2006)
                        Компоненты на схеме

                          # Электросхема блока предохранителей реле (3 из 5)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 5). Chevrolet Malibu VI (2003-2006)
                          Компоненты на схеме

                            # Электросхема блока предохранителей реле (4 из 5)

                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 5). Chevrolet Malibu VI (2003-2006)
                            Компоненты на схеме

                              # Электросхема блока предохранителей реле (5 из 5)

                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 5). Chevrolet Malibu VI (2003-2006)
                              Компоненты на схеме

                                Вентилятор охлаждения

                                # Электросхема вентилятора охлаждения

                                Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Chevrolet Malibu VI (2003-2006)
                                Компоненты на схеме

                                  Двигатель

                                  # Электросхема двигателя 2.2l vin f

                                  # Электросхема двигателя 2.2l vin f (1 из 4)

                                  Двигатель — Электросхема двигателя 2.2l vin f — Электросхема двигателя 2.2l vin f (1 из 4). Chevrolet Malibu VI (2003-2006)
                                  Компоненты на схеме

                                    # Электросхема двигателя 2.2l vin f (2 из 4)

                                    Двигатель — Электросхема двигателя 2.2l vin f — Электросхема двигателя 2.2l vin f (2 из 4). Chevrolet Malibu VI (2003-2006)
                                    Компоненты на схеме

                                      # Электросхема двигателя 2.2l vin f (3 из 4)

                                      Двигатель — Электросхема двигателя 2.2l vin f — Электросхема двигателя 2.2l vin f (3 из 4). Chevrolet Malibu VI (2003-2006)
                                      Компоненты на схеме

                                        # Электросхема двигателя 2.2l vin f (4 из 4)

                                        Двигатель — Электросхема двигателя 2.2l vin f — Электросхема двигателя 2.2l vin f (4 из 4). Chevrolet Malibu VI (2003-2006)
                                        Компоненты на схеме

                                          # Электросхема двигателя 3,5л vin 8

                                          # Электросхема двигателя 3,5л vin 8 (1 из 5)

                                          Двигатель — Электросхема двигателя 3,5л vin 8 — Электросхема двигателя 3,5л vin 8 (1 из 5). Chevrolet Malibu VI (2003-2006)
                                          Компоненты на схеме

                                            # Электросхема двигателя 3,5л vin 8 (2 из 5)

                                            Двигатель — Электросхема двигателя 3,5л vin 8 — Электросхема двигателя 3,5л vin 8 (2 из 5). Chevrolet Malibu VI (2003-2006)
                                            Компоненты на схеме

                                              # Электросхема двигателя 3,5л vin 8 (3 из 5)

                                              Двигатель — Электросхема двигателя 3,5л vin 8 — Электросхема двигателя 3,5л vin 8 (3 из 5). Chevrolet Malibu VI (2003-2006)
                                              Компоненты на схеме

                                                # Электросхема двигателя 3,5л vin 8 (4 из 5)

                                                Двигатель — Электросхема двигателя 3,5л vin 8 — Электросхема двигателя 3,5л vin 8 (4 из 5). Chevrolet Malibu VI (2003-2006)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 3,5л vin 8 (5 из 5)

                                                  Двигатель — Электросхема двигателя 3,5л vin 8 — Электросхема двигателя 3,5л vin 8 (5 из 5). Chevrolet Malibu VI (2003-2006)
                                                  Компоненты на схеме

                                                    Дворники и омыватели

                                                    # Дворники и омыватели электросхема

                                                    Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Chevrolet Malibu VI (2003-2006)
                                                    Компоненты на схеме

                                                      Клаксон

                                                      # Электросхема клаксона

                                                      Клаксон — Электросхема клаксона — Электросхема клаксона. Chevrolet Malibu VI (2003-2006)
                                                      Компоненты на схеме

                                                        Кондиционирование воздуха

                                                        # Электросхема климат контроля

                                                        # Электросхема климат контроля (1 из 2)

                                                        Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                        Компоненты на схеме

                                                          # Электросхема климат контроля (2 из 2)

                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                          Компоненты на схеме

                                                            # Электросхема компрессора

                                                            Кондиционирование воздуха — Электросхема компрессора — Электросхема компрессора. Chevrolet Malibu VI (2003-2006)
                                                            Компоненты на схеме

                                                              # Электросхема ручного кондиционера

                                                              # Электросхема ручного кондиционера (1 из 2)

                                                              Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                              Компоненты на схеме

                                                                # Электросхема ручного кондиционера (2 из 2)

                                                                Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                Компоненты на схеме

                                                                  Коробка передач 2.2l vin f

                                                                  # 2,2л vin f, электросхема автоматической коробки передач

                                                                  # 2,2л vin f, электросхема автоматической коробки передач (1 из 2)

                                                                  Коробка передач 2.2l vin f — 2,2л vin f, электросхема автоматической коробки передач — 2,2л vin f, электросхема автоматической коробки передач (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                                  Компоненты на схеме

                                                                    # 2,2л vin f, электросхема автоматической коробки передач (2 из 2)

                                                                    Коробка передач 2.2l vin f — 2,2л vin f, электросхема автоматической коробки передач — 2,2л vin f, электросхема автоматической коробки передач (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                    Компоненты на схеме

                                                                      Коробка передач 3,5л vin 8

                                                                      # 3,5л vin 8, электросхема автоматической коробки передач

                                                                      # 3,5л vin 8, электросхема автоматической коробки передач (1 из 2)

                                                                      Коробка передач 3,5л vin 8 — 3,5л vin 8, электросхема автоматической коробки передач — 3,5л vin 8, электросхема автоматической коробки передач (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                                      Компоненты на схеме

                                                                        # 3,5л vin 8, электросхема автоматической коробки передач (2 из 2)

                                                                        Коробка передач 3,5л vin 8 — 3,5л vin 8, электросхема автоматической коробки передач — 3,5л vin 8, электросхема автоматической коробки передач (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                        Компоненты на схеме

                                                                          Круиз-контроль

                                                                          # Электросхема круиз-контроля

                                                                          Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Chevrolet Malibu VI (2003-2006)
                                                                          Компоненты на схеме

                                                                            Магнитола

                                                                            # Электросхема 6-акустической системы, без dvd или задних органов управления

                                                                            # Электросхема 6-акустической системы, без dvd или задних органов управления (1 из 2)

                                                                            Магнитола — Электросхема 6-акустической системы, без dvd или задних органов управления — Электросхема 6-акустической системы, без dvd или задних органов управления (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                                            Компоненты на схеме

                                                                              # Электросхема 6-акустической системы, с задними органами управления

                                                                              # Электросхема 6-акустической системы, с задними органами управления (1 из 2)

                                                                              Магнитола — Электросхема 6-акустической системы, с задними органами управления — Электросхема 6-акустической системы, с задними органами управления (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                                              Компоненты на схеме

                                                                                # Электросхема 6-акустической системы, с задними органами управления (2 из 2)

                                                                                Магнитола — Электросхема 6-акустической системы, с задними органами управления — Электросхема 6-акустической системы, с задними органами управления (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                Компоненты на схеме

                                                                                  # Электросхема системы с 4 динамиками

                                                                                  Магнитола — Электросхема системы с 4 динамиками — Электросхема системы с 4 динамиками. Chevrolet Malibu VI (2003-2006)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема системы с 6 динамиками, без dvd или задних элементов управления

                                                                                    # Электросхема системы с 6 динамиками, без dvd или задних элементов управления (2 из 2)

                                                                                    Магнитола — Электросхема системы с 6 динамиками, без dvd или задних элементов управления — Электросхема системы с 6 динамиками, без dvd или задних элементов управления (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема системы с 6 динамиками, с dvd

                                                                                      # Электросхема системы с 6 динамиками, с dvd (1 из 2)

                                                                                      Магнитола — Электросхема системы с 6 динамиками, с dvd — Электросхема системы с 6 динамиками, с dvd (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема системы с 6 динамиками, с dvd (2 из 2)

                                                                                        Магнитола — Электросхема системы с 6 динамиками, с dvd — Электросхема системы с 6 динамиками, с dvd (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                        Компоненты на схеме

                                                                                          Освещение салона

                                                                                          # Электросхема освещения салона

                                                                                          Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Chevrolet Malibu VI (2003-2006)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема подсветки приборной панели

                                                                                            Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Chevrolet Malibu VI (2003-2006)
                                                                                            Компоненты на схеме

                                                                                              Подогрев стекол

                                                                                              # Электросхема подогрева стекол

                                                                                              Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Chevrolet Malibu VI (2003-2006)
                                                                                              Компоненты на схеме

                                                                                                Подушки безопасности

                                                                                                # Электросхема подушек безопасности

                                                                                                # Электросхема подушек безопасности (1 из 2)

                                                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема подушек безопасности (2 из 2)

                                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                                  Компоненты на схеме

                                                                                                    Предупреждение

                                                                                                    # Электросхема помощников водителя

                                                                                                    Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Chevrolet Malibu VI (2003-2006)
                                                                                                    Компоненты на схеме

                                                                                                      Приборная панель

                                                                                                      # Электросхема приборной панели

                                                                                                      Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Chevrolet Malibu VI (2003-2006)
                                                                                                      Компоненты на схеме

                                                                                                        Сигнализация

                                                                                                        # Сигнализации электросхема

                                                                                                        Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Chevrolet Malibu VI (2003-2006)
                                                                                                        Компоненты на схеме

                                                                                                          Сиденья

                                                                                                          # 2-х сторонняя регулируемая электросхема сиденья с электроприводом

                                                                                                          Сиденья — 2-х сторонняя регулируемая электросхема сиденья с электроприводом — 2-х сторонняя регулируемая электросхема сиденья с электроприводом. Chevrolet Malibu VI (2003-2006)
                                                                                                          Компоненты на схеме

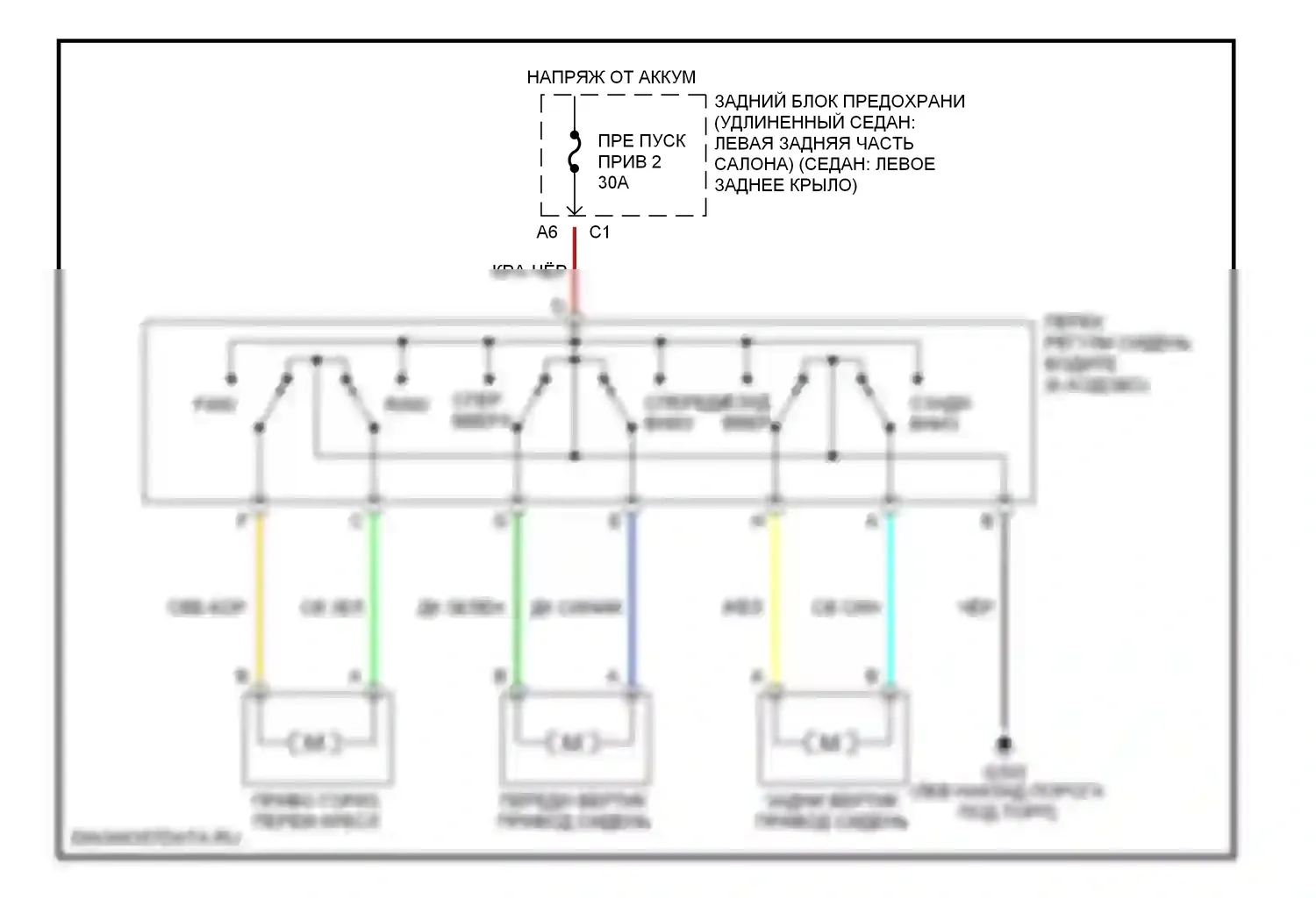

                                                                                                            # 6-сторонняя электросхема сиденья питания

                                                                                                            Сиденья — 6-сторонняя электросхема сиденья питания — 6-сторонняя электросхема сиденья питания. Chevrolet Malibu VI (2003-2006)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема обогреваемых сидений

                                                                                                              Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Chevrolet Malibu VI (2003-2006)
                                                                                                              Компоненты на схеме

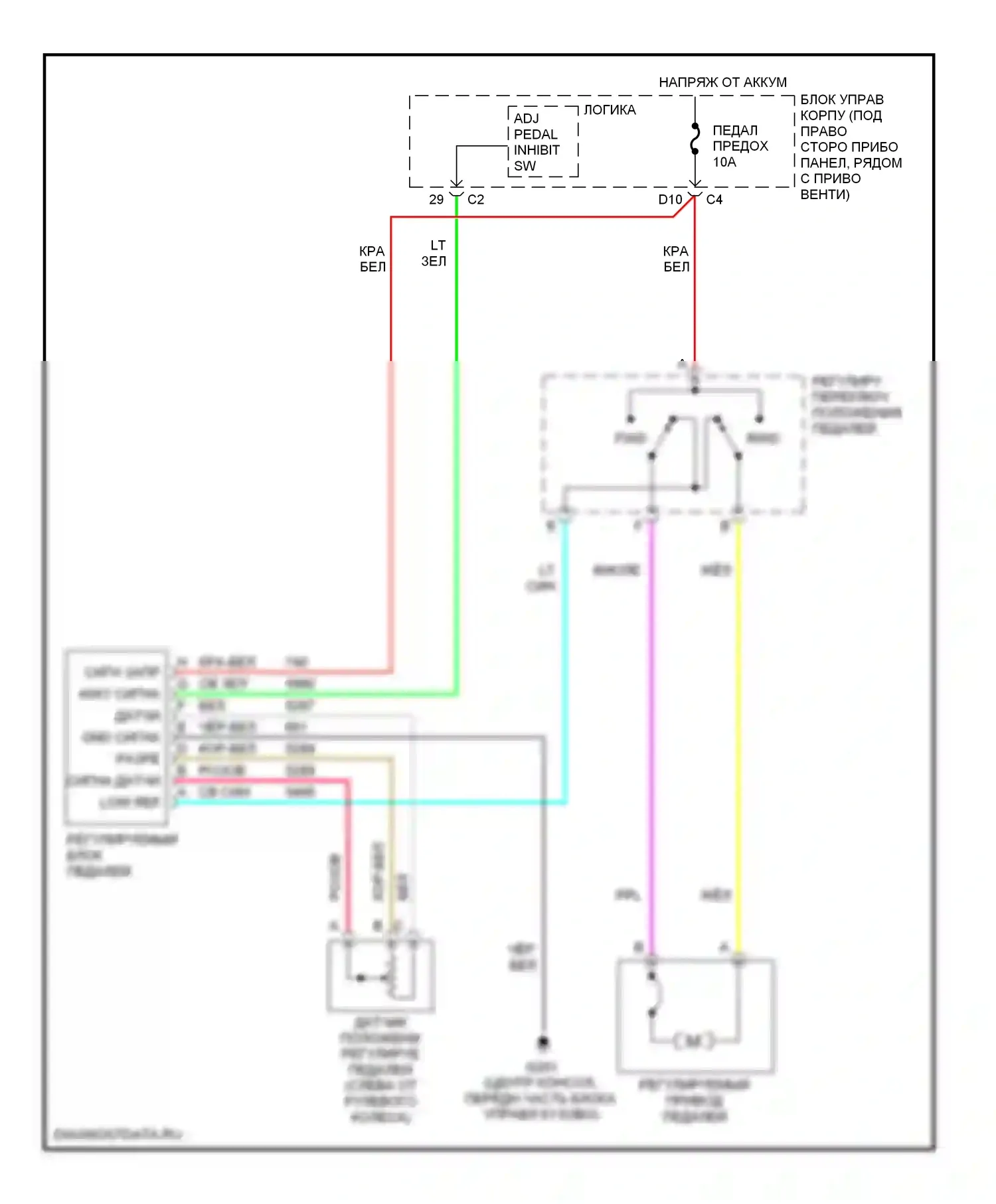

                                                                                                                # Электросхема регулируемой педали

                                                                                                                Сиденья — Электросхема регулируемой педали — Электросхема регулируемой педали. Chevrolet Malibu VI (2003-2006)
                                                                                                                Компоненты на схеме

                                                                                                                  Складная крыша/люк

                                                                                                                  # Электросхема складной крыши/люка

                                                                                                                  Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Chevrolet Malibu VI (2003-2006)
                                                                                                                  Компоненты на схеме

                                                                                                                    Стартер/генератор

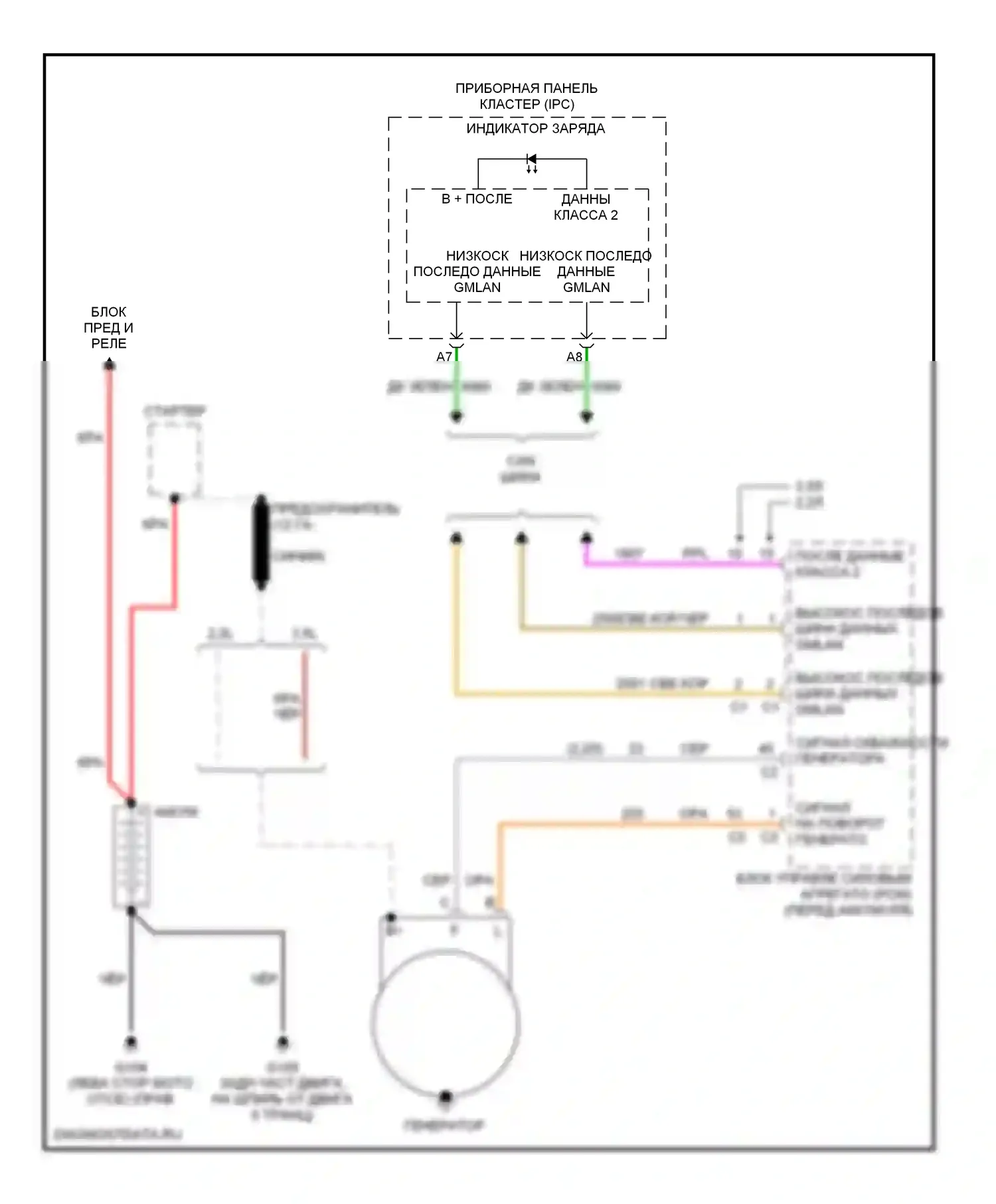

                                                                                                                    # Электросхема генератора

                                                                                                                    Стартер/генератор — Электросхема генератора — Электросхема генератора. Chevrolet Malibu VI (2003-2006)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема стартера

                                                                                                                      Стартер/генератор — Электросхема стартера — Электросхема стартера. Chevrolet Malibu VI (2003-2006)
                                                                                                                      Компоненты на схеме

                                                                                                                        Стеклоподъемники

                                                                                                                        # Стеклоподъемники электросхема

                                                                                                                        Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Chevrolet Malibu VI (2003-2006)
                                                                                                                        Компоненты на схеме

                                                                                                                          Точки подключения масс

                                                                                                                          # Электросхема точек подключения масс

                                                                                                                          # Электросхема точек подключения масс (1 из 4)

                                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Chevrolet Malibu VI (2003-2006)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема точек подключения масс (2 из 4)

                                                                                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Chevrolet Malibu VI (2003-2006)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема точек подключения масс (3 из 4)

                                                                                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Chevrolet Malibu VI (2003-2006)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема точек подключения масс (4 из 4)

                                                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Chevrolet Malibu VI (2003-2006)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Управление зеркалами заднего вида

                                                                                                                                  # Электросхема автоматического дневного/ночного зеркала

                                                                                                                                  Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Chevrolet Malibu VI (2003-2006)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема управления зеркалами заднего вида

                                                                                                                                    Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Chevrolet Malibu VI (2003-2006)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Фары

                                                                                                                                      # Электросхема фар

                                                                                                                                      Фары — Электросхема фар — Электросхема фар. Chevrolet Malibu VI (2003-2006)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        Фары и фонари

                                                                                                                                        # Электросхема фар и фонарей

                                                                                                                                        # Электросхема фар и фонарей (1 из 2)

                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема фар и фонарей (2 из 2)

                                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Chevrolet Malibu VI (2003-2006)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема фонарей заднего хода

                                                                                                                                            Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Chevrolet Malibu VI (2003-2006)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Центральный замок

                                                                                                                                              # Электросхема центрального замка

                                                                                                                                              Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Chevrolet Malibu VI (2003-2006)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                Электроусилитель руля

                                                                                                                                                # Электросхема электроусилителя руля

                                                                                                                                                Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Chevrolet Malibu VI (2003-2006)
                                                                                                                                                Компоненты на схеме
