Электросхемы Chevrolet Lumina I (1989-2001)

29 систем 50 электросхем 981 компонент

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема компрессора

Кондиционирование воздуха — Электросхема компрессора — Электросхема компрессора. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема ручного кондиционера, двухзонный кондиционер

# Электросхема ручного кондиционера, двухзонный кондиционер (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, двухзонный кондиционер — Электросхема ручного кондиционера, двухзонный кондиционер (1 из 2). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема ручного кондиционера, двухзонный кондиционер (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, двухзонный кондиционер — Электросхема ручного кондиционера, двухзонный кондиционер (2 из 2). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема ручного кондиционера, стандартная

# Электросхема ручного кондиционера, стандартная (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, стандартная — Электросхема ручного кондиционера, стандартная (1 из 2). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема ручного кондиционера, стандартная (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, стандартная — Электросхема ручного кондиционера, стандартная (2 из 2). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Can шина

Can шина — Can шина. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.1l vin ms

# Электросхема двигателя 3.1l vin ms (1 из 4)

Двигатель — Электросхема двигателя 3.1l vin ms — Электросхема двигателя 3.1l vin ms (1 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема двигателя 3.1l vin ms (2 из 4)

Двигатель — Электросхема двигателя 3.1l vin ms — Электросхема двигателя 3.1l vin ms (2 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема двигателя 3.1l vin ms (3 из 4)

Двигатель — Электросхема двигателя 3.1l vin ms — Электросхема двигателя 3.1l vin ms (3 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема двигателя 3.1l vin ms (4 из 4)

Двигатель — Электросхема двигателя 3.1l vin ms — Электросхема двигателя 3.1l vin ms (4 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема двигателя 3.8l vin ks

# Электросхема двигателя 3.8l vin ks (1 из 4)

Двигатель — Электросхема двигателя 3.8l vin ks — Электросхема двигателя 3.8l vin ks (1 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема двигателя 3.8l vin ks (2 из 4)

Двигатель — Электросхема двигателя 3.8l vin ks — Электросхема двигателя 3.8l vin ks (2 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема двигателя 3.8l vin ks (3 из 4)

Двигатель — Электросхема двигателя 3.8l vin ks — Электросхема двигателя 3.8l vin ks (3 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема двигателя 3.8l vin ks (4 из 4)

Двигатель — Электросхема двигателя 3.8l vin ks — Электросхема двигателя 3.8l vin ks (4 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема внешних ламп, с опцией полицейского или аварийного автомобиля

Фары и фонари — Электросхема внешних ламп, с опцией полицейского или аварийного автомобиля — Электросхема внешних ламп, с опцией полицейского или аварийного автомобиля. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели, с seo

Приборная панель — Электросхема приборной панели, с seo — Электросхема приборной панели, с seo. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема приборной панели, без seo

Приборная панель — Электросхема приборной панели, без seo — Электросхема приборной панели, без seo. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Центральный замок

# Электросхема замка силовой двери

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Сиденья

# 6-сторонняя электросхема сиденья питания

Сиденья — 6-сторонняя электросхема сиденья питания — 6-сторонняя электросхема сиденья питания. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Складная крыша/люк

# Складная крыша/цепи штриховки

Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Магнитола

# Магнитола электросхем

Магнитола — Магнитола электросхем — Магнитола электросхем. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Блокировки переключения передач

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Стартер/генератор

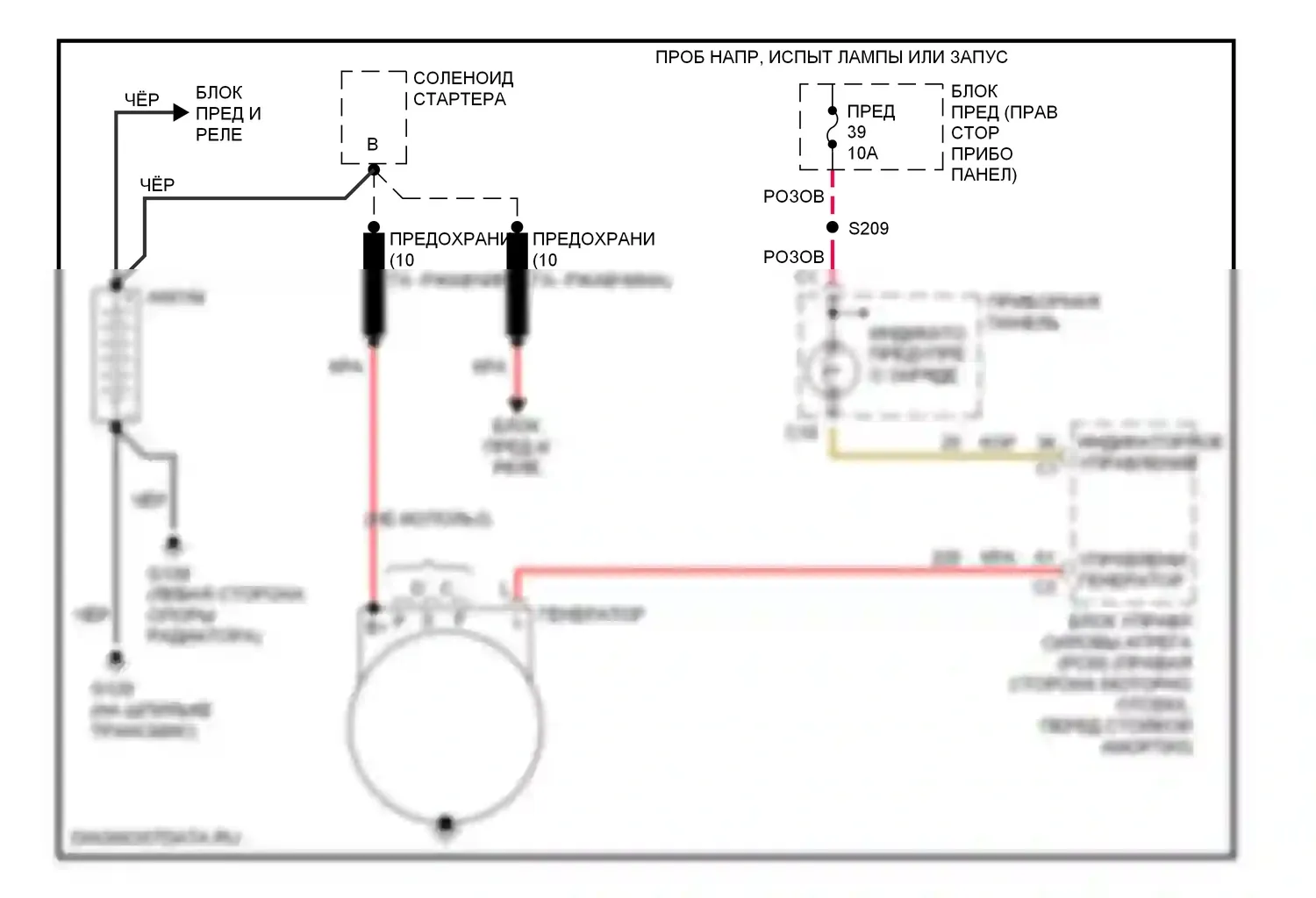

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Подушки безопасности

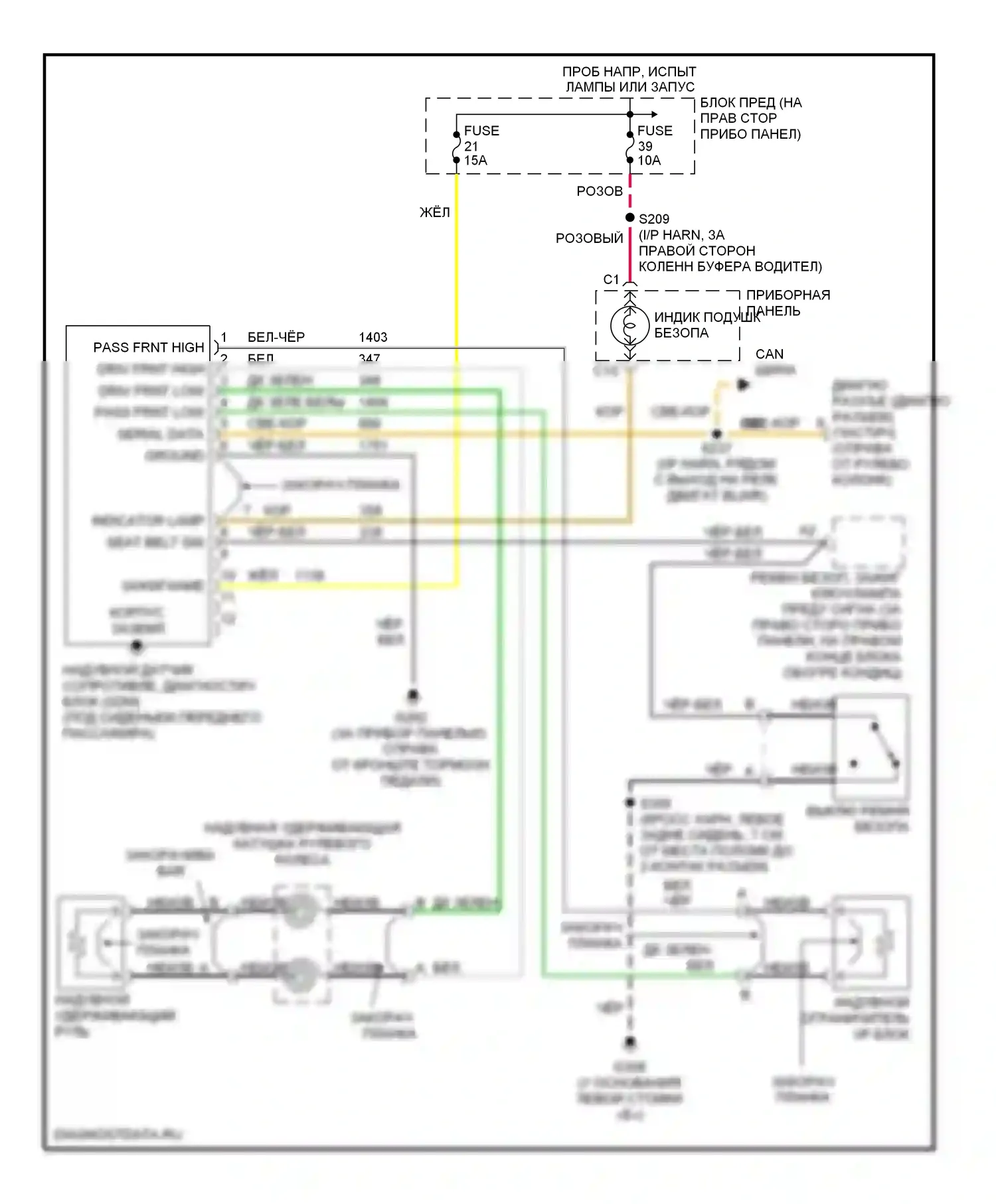

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Коробка передач 3.1л

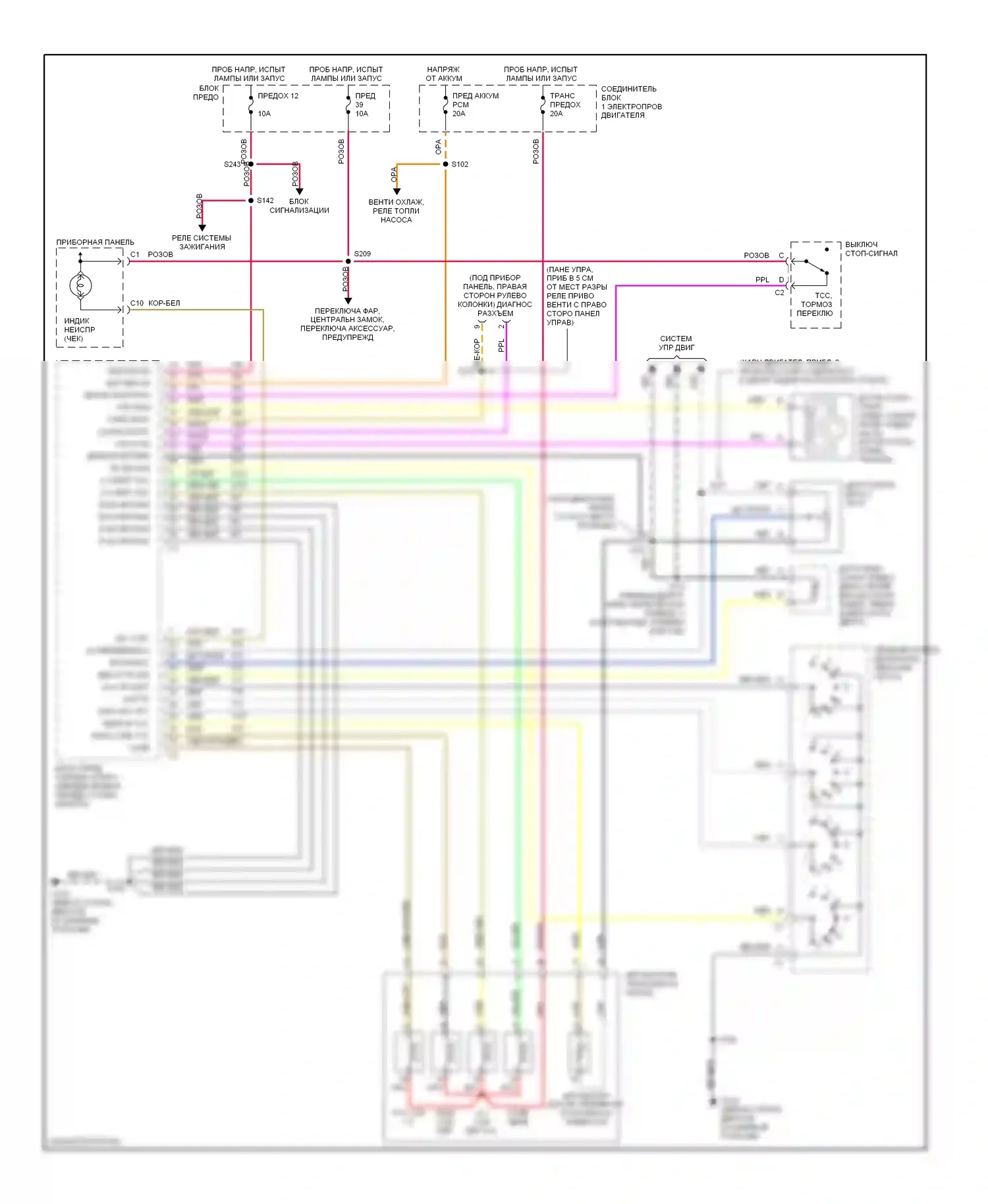

# 3.1l vin m, электросхема автоматической коробки передач, 4t60-e

Коробка передач 3.1л — 3.1l vin m, электросхема автоматической коробки передач, 4t60-e — 3.1l vin m, электросхема автоматической коробки передач, 4t60-e. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Редуктор 3,8л

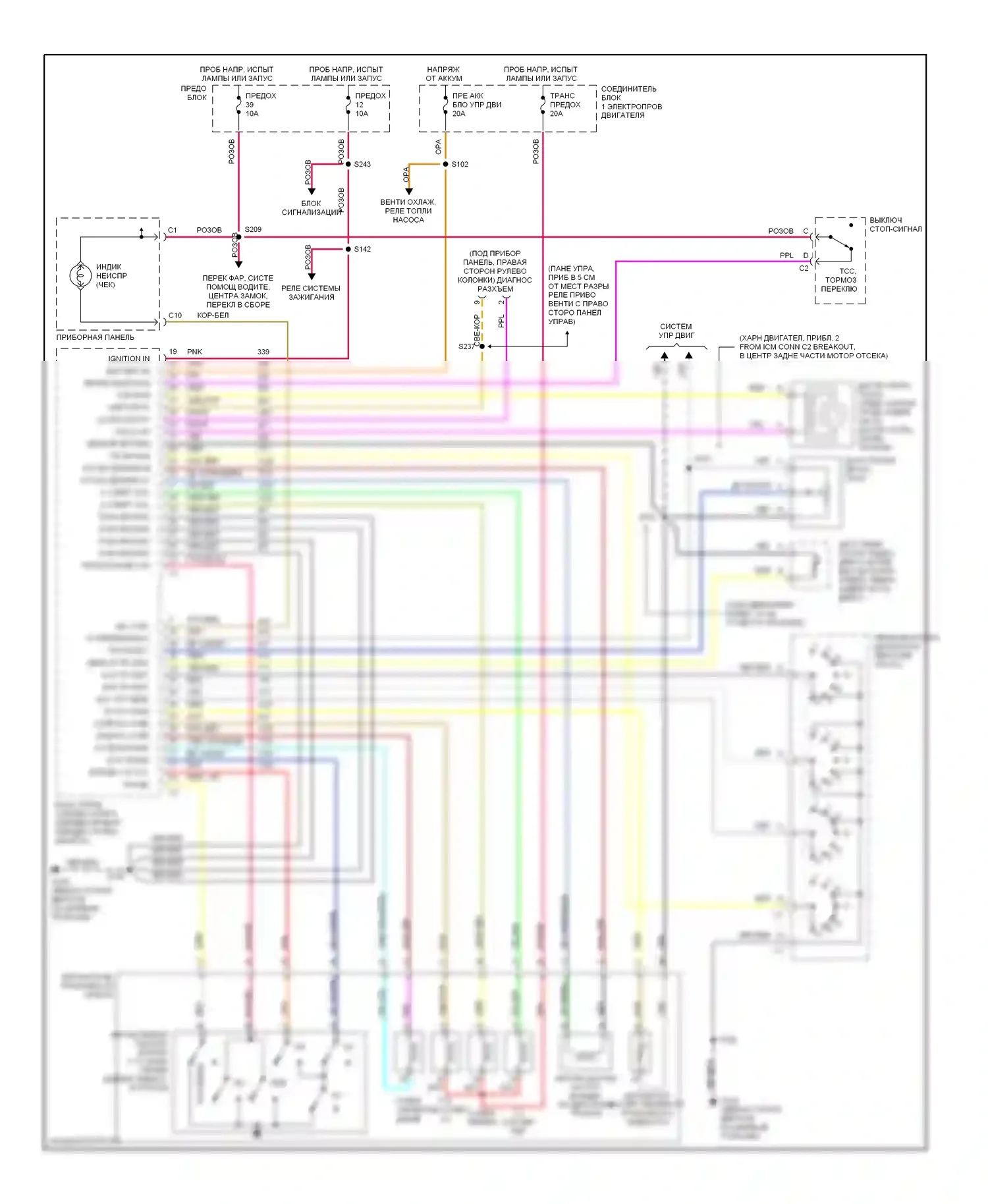

# 3,8л vin k, электросхема автоматической коробки передач, 4t65-e

Редуктор 3,8л — 3,8л vin k, электросхема автоматической коробки передач, 4t65-e — 3,8л vin k, электросхема автоматической коробки передач, 4t65-e. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхемы багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхемы багажника, двери багажника, лючка топливного бака — Электросхемы багажника, двери багажника, лючка топливного бака. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Chevrolet Lumina I (1989-2001)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Chevrolet Lumina I (1989-2001)

Компоненты на схеме
