Электросхемы Chevrolet Corvette C8 (2020-2024)

35 систем 144 электросхемы 2190 компонентов
Содержание — 35 систем, 144 схемы
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электронная подвеска
Электронный глушитель 5,5л vin 3
Электронный глушитель 6.2л vin 4
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 6)

Can шина — Can шина электросхема — Can шина электросхема (1 из 6). Chevrolet Corvette C8 (2020-2024)
Компоненты на схеме

    # Can шина электросхема (2 из 6)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 6). Chevrolet Corvette C8 (2020-2024)
    Компоненты на схеме

      # Can шина электросхема (3 из 6)

      Can шина — Can шина электросхема — Can шина электросхема (3 из 6). Chevrolet Corvette C8 (2020-2024)
      Компоненты на схеме

        # Can шина электросхема (4 из 6)

        Can шина — Can шина электросхема — Can шина электросхема (4 из 6). Chevrolet Corvette C8 (2020-2024)
        Компоненты на схеме

          # Can шина электросхема (5 из 6)

          Can шина — Can шина электросхема — Can шина электросхема (5 из 6). Chevrolet Corvette C8 (2020-2024)
          Компоненты на схеме

            # Can шина электросхема (6 из 6)

            Can шина — Can шина электросхема — Can шина электросхема (6 из 6). Chevrolet Corvette C8 (2020-2024)
            Компоненты на схеме

              Антиблокировочная система abs

              # Антиблокировочная система abs электросхема

              # Антиблокировочная система abs электросхема (1 из 2)

              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Chevrolet Corvette C8 (2020-2024)
              Компоненты на схеме

                # Антиблокировочная система abs электросхема (2 из 2)

                Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Chevrolet Corvette C8 (2020-2024)
                Компоненты на схеме

                  Багажник, задняя дверь, лючок топливного бака

                  # Электросхема разблокировки двери багажника

                  # Электросхема разблокировки двери багажника (1 из 2)

                  Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки двери багажника — Электросхема разблокировки двери багажника (1 из 2). Chevrolet Corvette C8 (2020-2024)
                  Компоненты на схеме

                    # Электросхема разблокировки двери багажника (2 из 2)

                    Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки двери багажника — Электросхема разблокировки двери багажника (2 из 2). Chevrolet Corvette C8 (2020-2024)
                    Компоненты на схеме

                      Блокировка селектора

                      # Электросхема блокировки селектора

                      Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Chevrolet Corvette C8 (2020-2024)
                      Компоненты на схеме

                        # Электросхема системы стояночного тормоза

                        Блокировка селектора — Электросхема системы стояночного тормоза — Электросхема системы стояночного тормоза. Chevrolet Corvette C8 (2020-2024)
                        Компоненты на схеме

                          Блоки управления кузовом

                          # Электросхема блоков управления кузовом

                          # Электросхема блоков управления кузовом (1 из 2)

                          Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Chevrolet Corvette C8 (2020-2024)
                          Компоненты на схеме

                            # Электросхема блоков управления кузовом (2 из 2)

                            Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Chevrolet Corvette C8 (2020-2024)
                            Компоненты на схеме

                              Блок предохранителей и реле

                              # Электросхема блока предохранителей реле

                              # Электросхема блока предохранителей реле (1 из 6)

                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Chevrolet Corvette C8 (2020-2024)
                              Компоненты на схеме

                                # Электросхема блока предохранителей реле (2 из 6)

                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Chevrolet Corvette C8 (2020-2024)
                                Компоненты на схеме

                                  # Электросхема блока предохранителей реле (3 из 6)

                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Chevrolet Corvette C8 (2020-2024)
                                  Компоненты на схеме

                                    # Электросхема блока предохранителей реле (4 из 6)

                                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Chevrolet Corvette C8 (2020-2024)
                                    Компоненты на схеме

                                      # Электросхема блока предохранителей реле (5 из 6)

                                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Chevrolet Corvette C8 (2020-2024)
                                      Компоненты на схеме

                                        # Электросхема блока предохранителей реле (6 из 6)

                                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Chevrolet Corvette C8 (2020-2024)
                                        Компоненты на схеме

                                          Вентилятор охлаждения

                                          # Электросхема вентилятора охлаждения

                                          # Электросхема вентилятора охлаждения (1 из 2)

                                          Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                          Компоненты на схеме

                                            # Электросхема вентилятора охлаждения (2 из 2)

                                            Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                            Компоненты на схеме

                                              Двигатель

                                              # Электросхема двигателя 5,5л vin 3

                                              # Электросхема двигателя 5,5л vin 3 (1 из 10)

                                              Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (1 из 10). Chevrolet Corvette C8 (2020-2024)
                                              Компоненты на схеме

                                                # Электросхема двигателя 5,5л vin 3 (2 из 10)

                                                Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (2 из 10). Chevrolet Corvette C8 (2020-2024)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 5,5л vin 3 (3 из 10)

                                                  Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (3 из 10). Chevrolet Corvette C8 (2020-2024)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя 5,5л vin 3 (4 из 10)

                                                    Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (4 из 10). Chevrolet Corvette C8 (2020-2024)
                                                    Компоненты на схеме

                                                      # Электросхема двигателя 5,5л vin 3 (5 из 10)

                                                      Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (5 из 10). Chevrolet Corvette C8 (2020-2024)
                                                      Компоненты на схеме

                                                        # Электросхема двигателя 5,5л vin 3 (6 из 10)

                                                        Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (6 из 10). Chevrolet Corvette C8 (2020-2024)
                                                        Компоненты на схеме

                                                          # Электросхема двигателя 5,5л vin 3 (7 из 10)

                                                          Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (7 из 10). Chevrolet Corvette C8 (2020-2024)
                                                          Компоненты на схеме

                                                            # Электросхема двигателя 5,5л vin 3 (8 из 10)

                                                            Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (8 из 10). Chevrolet Corvette C8 (2020-2024)
                                                            Компоненты на схеме

                                                              # Электросхема двигателя 5,5л vin 3 (9 из 10)

                                                              Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (9 из 10). Chevrolet Corvette C8 (2020-2024)
                                                              Компоненты на схеме

                                                                # Электросхема двигателя 5,5л vin 3 (10 из 10)

                                                                Двигатель — Электросхема двигателя 5,5л vin 3 — Электросхема двигателя 5,5л vin 3 (10 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                Компоненты на схеме

                                                                  # Электросхема двигателя 6.2l vin 4

                                                                  # Электросхема двигателя 6.2l vin 4 (1 из 10)

                                                                  Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (1 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                  Компоненты на схеме

                                                                    # Электросхема двигателя 6.2l vin 4 (2 из 10)

                                                                    Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (2 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                    Компоненты на схеме

                                                                      # Электросхема двигателя 6.2l vin 4 (3 из 10)

                                                                      Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (3 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                      Компоненты на схеме

                                                                        # Электросхема двигателя 6.2l vin 4 (4 из 10)

                                                                        Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (4 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                        Компоненты на схеме

                                                                          # Электросхема двигателя 6.2l vin 4 (5 из 10)

                                                                          Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (5 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                          Компоненты на схеме

                                                                            # Электросхема двигателя 6.2l vin 4 (6 из 10)

                                                                            Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (6 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                            Компоненты на схеме

                                                                              # Электросхема двигателя 6.2l vin 4 (7 из 10)

                                                                              Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (7 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                              Компоненты на схеме

                                                                                # Электросхема двигателя 6.2l vin 4 (8 из 10)

                                                                                Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (8 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                                Компоненты на схеме

                                                                                  # Электросхема двигателя 6.2l vin 4 (9 из 10)

                                                                                  Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (9 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема двигателя 6.2l vin 4 (10 из 10)

                                                                                    Двигатель — Электросхема двигателя 6.2l vin 4 — Электросхема двигателя 6.2l vin 4 (10 из 10). Chevrolet Corvette C8 (2020-2024)
                                                                                    Компоненты на схеме

                                                                                      Дворники и омыватели

                                                                                      # Дворники и омыватели электросхема

                                                                                      Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Chevrolet Corvette C8 (2020-2024)
                                                                                      Компоненты на схеме

                                                                                        Клаксон

                                                                                        # Электросхема клаксона

                                                                                        Клаксон — Электросхема клаксона — Электросхема клаксона. Chevrolet Corvette C8 (2020-2024)
                                                                                        Компоненты на схеме

                                                                                          Кондиционирование воздуха

                                                                                          # Электросхема климат контроля

                                                                                          # Электросхема климат контроля (1 из 5)

                                                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема климат контроля (2 из 5)

                                                                                            Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема климат контроля (3 из 5)

                                                                                              Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема климат контроля (4 из 5)

                                                                                                Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема климат контроля (5 из 5)

                                                                                                  Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (5 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                  Компоненты на схеме

                                                                                                    Коробка передач

                                                                                                    # Электросхема коробки передач

                                                                                                    # Электросхема коробки передач (1 из 5)

                                                                                                    Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема коробки передач (2 из 5)

                                                                                                      Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема коробки передач (3 из 5)

                                                                                                        Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема коробки передач (4 из 5)

                                                                                                          Коробка передач — Электросхема коробки передач — Электросхема коробки передач (4 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема коробки передач (5 из 5)

                                                                                                            Коробка передач — Электросхема коробки передач — Электросхема коробки передач (5 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                            Компоненты на схеме

                                                                                                              Круиз-контроль

                                                                                                              # Электросхема круиз-контроля

                                                                                                              # Электросхема круиз-контроля (1 из 2)

                                                                                                              Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема круиз-контроля (2 из 2)

                                                                                                                Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                Компоненты на схеме

                                                                                                                  Магнитола

                                                                                                                  # Электросхема магнитолы, без аудиофайла

                                                                                                                  # Электросхема магнитолы, без аудиофайла (1 из 5)

                                                                                                                  Магнитола — Электросхема магнитолы, без аудиофайла — Электросхема магнитолы, без аудиофайла (1 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема магнитолы, без аудиофайла (2 из 5)

                                                                                                                    Магнитола — Электросхема магнитолы, без аудиофайла — Электросхема магнитолы, без аудиофайла (2 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема магнитолы, без аудиофайла (3 из 5)

                                                                                                                      Магнитола — Электросхема магнитолы, без аудиофайла — Электросхема магнитолы, без аудиофайла (3 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема магнитолы, без аудиофайла (4 из 5)

                                                                                                                        Магнитола — Электросхема магнитолы, без аудиофайла — Электросхема магнитолы, без аудиофайла (4 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема магнитолы, без аудиофайла (5 из 5)

                                                                                                                          Магнитола — Электросхема магнитолы, без аудиофайла — Электросхема магнитолы, без аудиофайла (5 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема магнитолы, с аудио-файлом

                                                                                                                            # Электросхема магнитолы, с аудио-файлом (1 из 5)

                                                                                                                            Магнитола — Электросхема магнитолы, с аудио-файлом — Электросхема магнитолы, с аудио-файлом (1 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема магнитолы, с аудио-файлом (2 из 5)

                                                                                                                              Магнитола — Электросхема магнитолы, с аудио-файлом — Электросхема магнитолы, с аудио-файлом (2 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема магнитолы, с аудио-файлом (3 из 5)

                                                                                                                                Магнитола — Электросхема магнитолы, с аудио-файлом — Электросхема магнитолы, с аудио-файлом (3 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема магнитолы, с аудио-файлом (4 из 5)

                                                                                                                                  Магнитола — Электросхема магнитолы, с аудио-файлом — Электросхема магнитолы, с аудио-файлом (4 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема магнитолы, с аудио-файлом (5 из 5)

                                                                                                                                    Магнитола — Электросхема магнитолы, с аудио-файлом — Электросхема магнитолы, с аудио-файлом (5 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Освещение салона

                                                                                                                                      # Электросхема освещения салона

                                                                                                                                      # Электросхема освещения салона (1 из 2)

                                                                                                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема освещения салона (2 из 2)

                                                                                                                                        Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема подсветки приборной панели

                                                                                                                                          # Электросхема подсветки приборной панели (1 из 2)

                                                                                                                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема подсветки приборной панели (2 из 2)

                                                                                                                                            Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Память

                                                                                                                                              # Электросхема наклона питания памяти и телескопического подключения питания

                                                                                                                                              Память — Электросхема наклона питания памяти и телескопического подключения питания — Электросхема наклона питания памяти и телескопического подключения питания. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема памяти зеркал

                                                                                                                                                # Электросхема памяти зеркал (1 из 2)

                                                                                                                                                Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема памяти зеркал (2 из 2)

                                                                                                                                                  Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема сиденья памяти водителя

                                                                                                                                                    # Электросхема сиденья памяти водителя (1 из 2)

                                                                                                                                                    Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема сиденья памяти водителя (2 из 2)

                                                                                                                                                      Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема сиденья памяти пассажира

                                                                                                                                                        # Электросхема сиденья памяти пассажира (1 из 2)

                                                                                                                                                        Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема сиденья памяти пассажира (2 из 2)

                                                                                                                                                          Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            Подогрев стекол

                                                                                                                                                            # Электросхема подогрева стекол

                                                                                                                                                            Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              Подушки безопасности

                                                                                                                                                              # Электросхема подушек безопасности

                                                                                                                                                              # Электросхема подушек безопасности (1 из 3)

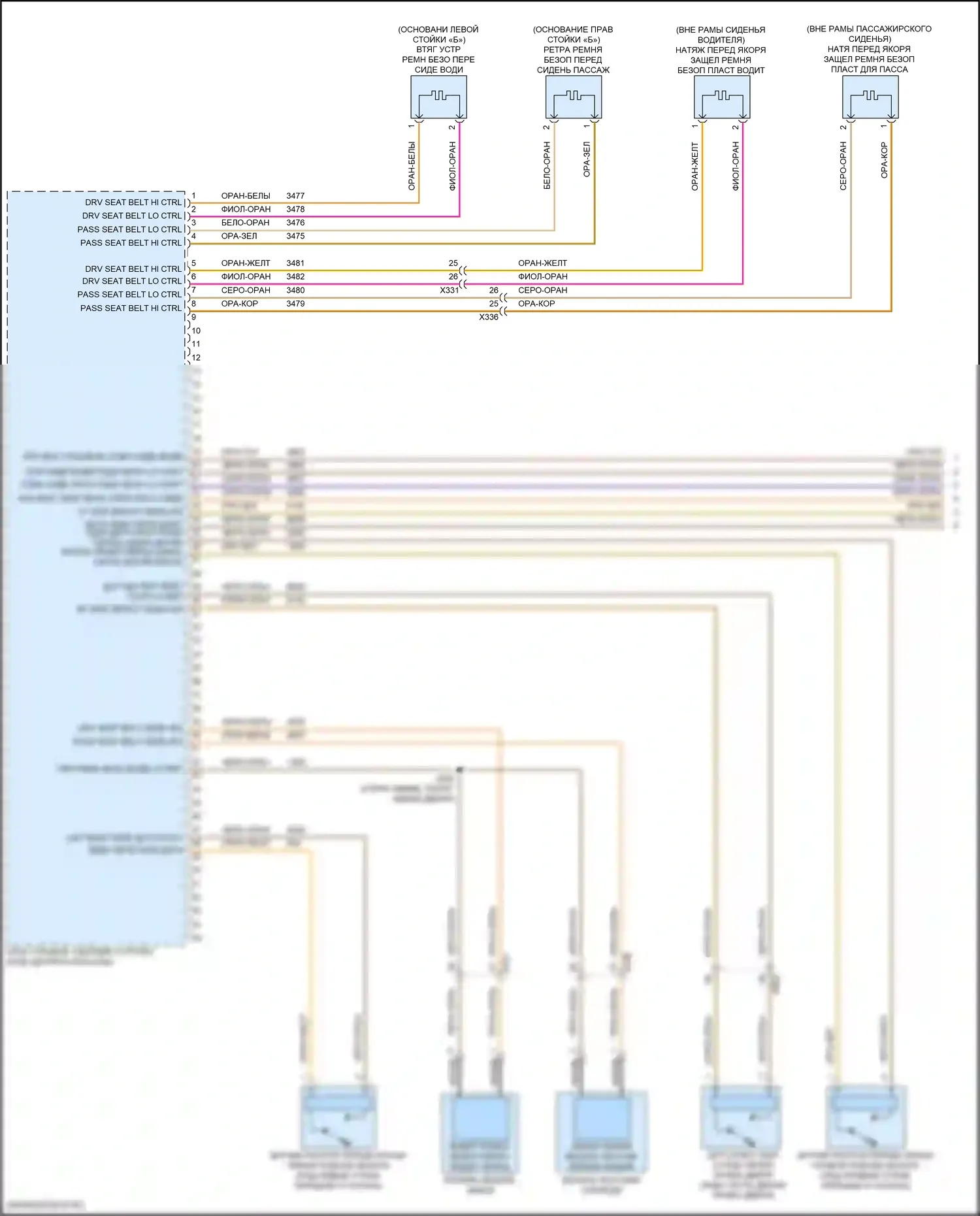

                                                                                                                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема подушек безопасности (2 из 3)

                                                                                                                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема подушек безопасности (3 из 3)

                                                                                                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    Предупреждение

                                                                                                                                                                    # Электросхема

                                                                                                                                                                    # Электросхема (1 из 2)

                                                                                                                                                                    Предупреждение — Электросхема — Электросхема (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема звонка

                                                                                                                                                                      # Электросхема звонка (2 из 2)

                                                                                                                                                                      Предупреждение — Электросхема звонка — Электросхема звонка (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема контроля давления в шинах

                                                                                                                                                                        Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          Приборная панель

                                                                                                                                                                          # Электросхема лобового дисплея

                                                                                                                                                                          Приборная панель — Электросхема лобового дисплея — Электросхема лобового дисплея. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема приборной панели

                                                                                                                                                                            # Электросхема приборной панели (1 из 2)

                                                                                                                                                                            Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема приборной панели (2 из 2)

                                                                                                                                                                              Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                Сигнализация

                                                                                                                                                                                # Сигнализации электросхема, без пассивного бесключевого доступа

                                                                                                                                                                                # Сигнализации электросхема, без пассивного бесключевого доступа (1 из 3)

                                                                                                                                                                                Сигнализация — Сигнализации электросхема, без пассивного бесключевого доступа — Сигнализации электросхема, без пассивного бесключевого доступа (1 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Сигнализации электросхема, без пассивного бесключевого доступа (2 из 3)

                                                                                                                                                                                  Сигнализация — Сигнализации электросхема, без пассивного бесключевого доступа — Сигнализации электросхема, без пассивного бесключевого доступа (2 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Сигнализации электросхема, без пассивного бесключевого доступа (3 из 3)

                                                                                                                                                                                    Сигнализация — Сигнализации электросхема, без пассивного бесключевого доступа — Сигнализации электросхема, без пассивного бесключевого доступа (3 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Сигнализации электросхема, с пассивным бесключевым доступом

                                                                                                                                                                                      # Сигнализации электросхема, с пассивным бесключевым доступом (1 из 3)

                                                                                                                                                                                      Сигнализация — Сигнализации электросхема, с пассивным бесключевым доступом — Сигнализации электросхема, с пассивным бесключевым доступом (1 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        # Сигнализации электросхема, с пассивным бесключевым доступом (2 из 3)

                                                                                                                                                                                        Сигнализация — Сигнализации электросхема, с пассивным бесключевым доступом — Сигнализации электросхема, с пассивным бесключевым доступом (2 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Сигнализации электросхема, с пассивным бесключевым доступом (3 из 3)

                                                                                                                                                                                          Сигнализация — Сигнализации электросхема, с пассивным бесключевым доступом — Сигнализации электросхема, с пассивным бесключевым доступом (3 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            Сиденья

                                                                                                                                                                                            # Электросхема обогреваемых сидений

                                                                                                                                                                                            # Электросхема обогреваемых сидений (1 из 2)

                                                                                                                                                                                            Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема обогреваемых сидений (2 из 2)

                                                                                                                                                                                              Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                # Электросхема рулевого колеса с подогревом

                                                                                                                                                                                                Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  Системы помощи водителю

                                                                                                                                                                                                  # Электросхема камеры кругового обзора

                                                                                                                                                                                                  Системы помощи водителю — Электросхема камеры кругового обзора — Электросхема камеры кругового обзора. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема мониторинга в слепой зоне

                                                                                                                                                                                                    Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      # Электросхема навигации, без аудиофайла

                                                                                                                                                                                                      # Электросхема навигации, без аудиофайла (2 из 5)

                                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации, без аудиофайла — Электросхема навигации, без аудиофайла (2 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Электросхема навигации, без аудиофайла (3 из 5)

                                                                                                                                                                                                        Системы помощи водителю — Электросхема навигации, без аудиофайла — Электросхема навигации, без аудиофайла (3 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема навигации, без аудиофайла (4 из 5)

                                                                                                                                                                                                          Системы помощи водителю — Электросхема навигации, без аудиофайла — Электросхема навигации, без аудиофайла (4 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            # Электросхема навигации, без аудиофайла (5 из 5)

                                                                                                                                                                                                            Системы помощи водителю — Электросхема навигации, без аудиофайла — Электросхема навигации, без аудиофайла (5 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Электросхема навигации, без звукового файла

                                                                                                                                                                                                              # Электросхема навигации, без звукового файла (1 из 5)

                                                                                                                                                                                                              Системы помощи водителю — Электросхема навигации, без звукового файла — Электросхема навигации, без звукового файла (1 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                # Электросхема навигации, с аудио файлом

                                                                                                                                                                                                                # Электросхема навигации, с аудио файлом (2 из 5)

                                                                                                                                                                                                                Системы помощи водителю — Электросхема навигации, с аудио файлом — Электросхема навигации, с аудио файлом (2 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  # Электросхема навигации, с аудио-файлом

                                                                                                                                                                                                                  # Электросхема навигации, с аудио-файлом (1 из 5)

                                                                                                                                                                                                                  Системы помощи водителю — Электросхема навигации, с аудио-файлом — Электросхема навигации, с аудио-файлом (1 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    # Электросхема навигации, с аудио-файлом (3 из 5)

                                                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации, с аудио-файлом — Электросхема навигации, с аудио-файлом (3 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема навигации, с аудио-файлом (4 из 5)

                                                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации, с аудио-файлом — Электросхема навигации, с аудио-файлом (4 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        # Электросхема навигации, с аудио-файлом (5 из 5)

                                                                                                                                                                                                                        Системы помощи водителю — Электросхема навигации, с аудио-файлом — Электросхема навигации, с аудио-файлом (5 из 5). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема парктроника

                                                                                                                                                                                                                          Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            Складная крыша/люк

                                                                                                                                                                                                                            # Электросхема складной крыши/люка

                                                                                                                                                                                                                            # Электросхема складной крыши/люка (1 из 2)

                                                                                                                                                                                                                            Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              # Электросхема складной крыши/люка (2 из 2)

                                                                                                                                                                                                                              Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                Стартер/генератор

                                                                                                                                                                                                                                # Электросхема генератора

                                                                                                                                                                                                                                Стартер/генератор — Электросхема генератора — Электросхема генератора. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  # Электросхема стартера

                                                                                                                                                                                                                                  Стартер/генератор — Электросхема стартера — Электросхема стартера. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    Стеклоподъемники

                                                                                                                                                                                                                                    # Стеклоподъемники электросхема

                                                                                                                                                                                                                                    Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      # Электросхема раздвижного заднего стекла

                                                                                                                                                                                                                                      Стеклоподъемники — Электросхема раздвижного заднего стекла — Электросхема раздвижного заднего стекла. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        Точки подключения масс

                                                                                                                                                                                                                                        # Электросхема разводки массы

                                                                                                                                                                                                                                        # Электросхема разводки массы (1 из 8)

                                                                                                                                                                                                                                        Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          # Электросхема разводки массы (2 из 8)

                                                                                                                                                                                                                                          Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            # Электросхема разводки массы (3 из 8)

                                                                                                                                                                                                                                            Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                              # Электросхема разводки массы (4 из 8)

                                                                                                                                                                                                                                              Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                # Электросхема разводки массы (5 из 8)

                                                                                                                                                                                                                                                Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                  # Электросхема разводки массы (6 из 8)

                                                                                                                                                                                                                                                  Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                    # Электросхема разводки массы (7 из 8)

                                                                                                                                                                                                                                                    Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (7 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                      # Электросхема разводки массы (8 из 8)

                                                                                                                                                                                                                                                      Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (8 из 8). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                        Управление зеркалами заднего вида

                                                                                                                                                                                                                                                        # Управление зеркалами заднего вида электросхема

                                                                                                                                                                                                                                                        # Управление зеркалами заднего вида электросхема (1 из 2)

                                                                                                                                                                                                                                                        Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                          # Управление зеркалами заднего вида электросхема (2 из 2)

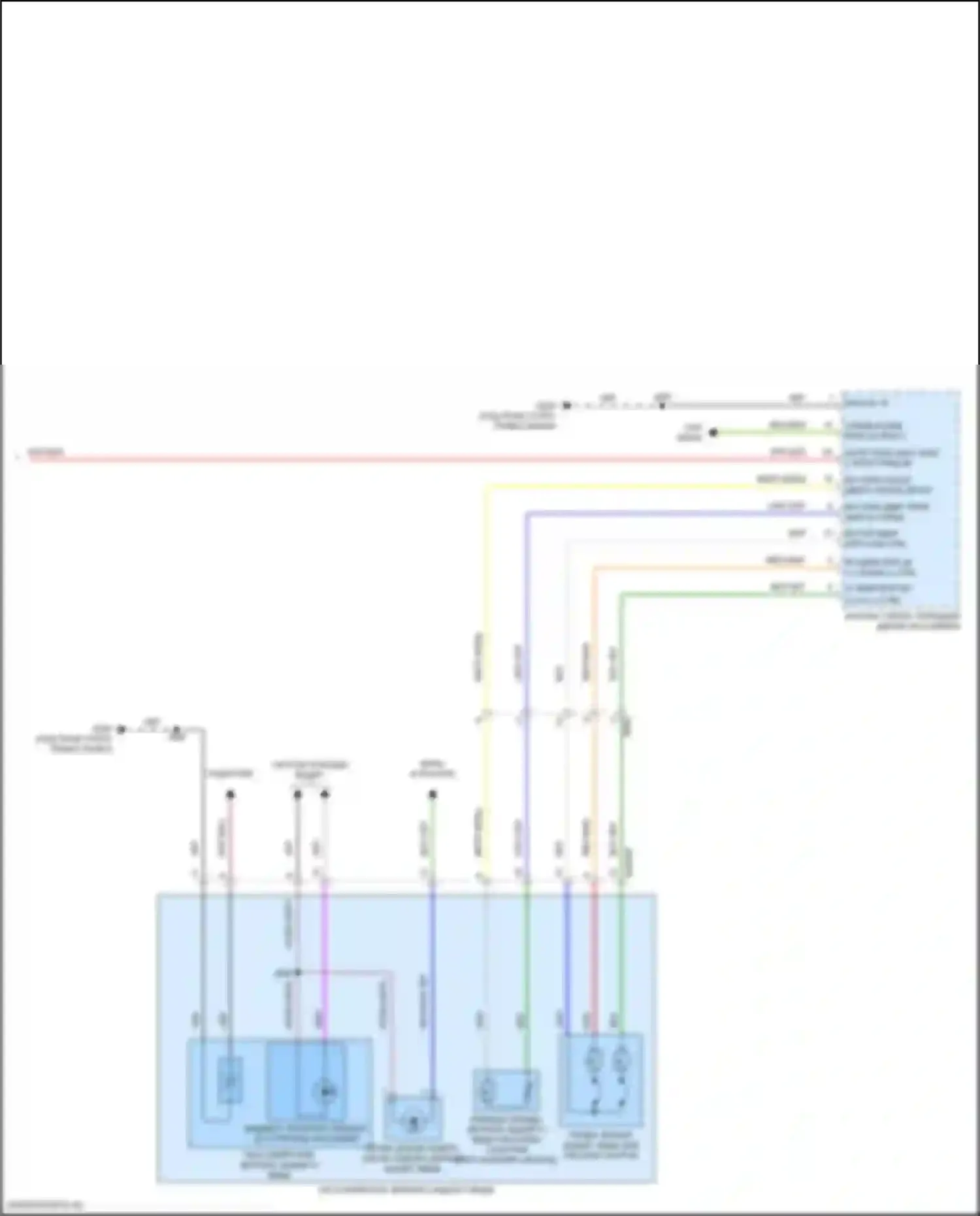

                                                                                                                                                                                                                                                          Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                            # Электросхема электрохромного зеркала

                                                                                                                                                                                                                                                            Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                              Фары

                                                                                                                                                                                                                                                              # Электросхема фар

                                                                                                                                                                                                                                                              # Электросхема фар (1 из 2)

                                                                                                                                                                                                                                                              Фары — Электросхема фар — Электросхема фар (1 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                                # Электросхема фар (2 из 2)

                                                                                                                                                                                                                                                                Фары — Электросхема фар — Электросхема фар (2 из 2). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                                  Фары и фонари

                                                                                                                                                                                                                                                                  # Электросхема фар и фонарей

                                                                                                                                                                                                                                                                  # Электросхема фар и фонарей (1 из 3)

                                                                                                                                                                                                                                                                  Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                                    # Электросхема фар и фонарей (2 из 3)

                                                                                                                                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                                      # Электросхема фар и фонарей (3 из 3)

                                                                                                                                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                                        # Электросхема фонарей заднего хода

                                                                                                                                                                                                                                                                        Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                                          Центральный замок

                                                                                                                                                                                                                                                                          # Электросхема центрального замка, без пассивного бесключевого доступа

                                                                                                                                                                                                                                                                          # Электросхема центрального замка, без пассивного бесключевого доступа (1 из 3)

                                                                                                                                                                                                                                                                          Центральный замок — Электросхема центрального замка, без пассивного бесключевого доступа — Электросхема центрального замка, без пассивного бесключевого доступа (1 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                                            # Электросхема центрального замка, без пассивного бесключевого доступа (2 из 3)

                                                                                                                                                                                                                                                                            Центральный замок — Электросхема центрального замка, без пассивного бесключевого доступа — Электросхема центрального замка, без пассивного бесключевого доступа (2 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                                              # Электросхема центрального замка, без пассивного бесключевого доступа (3 из 3)

                                                                                                                                                                                                                                                                              Центральный замок — Электросхема центрального замка, без пассивного бесключевого доступа — Электросхема центрального замка, без пассивного бесключевого доступа (3 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                                                # Электросхема центрального замка, с пассивным бесключевым доступом

                                                                                                                                                                                                                                                                                # Электросхема центрального замка, с пассивным бесключевым доступом (1 из 3)

                                                                                                                                                                                                                                                                                Центральный замок — Электросхема центрального замка, с пассивным бесключевым доступом — Электросхема центрального замка, с пассивным бесключевым доступом (1 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                                                  # Электросхема центрального замка, с пассивным бесключевым доступом (2 из 3)

                                                                                                                                                                                                                                                                                  Центральный замок — Электросхема центрального замка, с пассивным бесключевым доступом — Электросхема центрального замка, с пассивным бесключевым доступом (2 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                                                    # Электросхема центрального замка, с пассивным бесключевым доступом (3 из 3)

                                                                                                                                                                                                                                                                                    Центральный замок — Электросхема центрального замка, с пассивным бесключевым доступом — Электросхема центрального замка, с пассивным бесключевым доступом (3 из 3). Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                                                      Электронная подвеска

                                                                                                                                                                                                                                                                                      # Электронная электросхема подвески, без контроля езды

                                                                                                                                                                                                                                                                                      Электронная подвеска — Электронная электросхема подвески, без контроля езды — Электронная электросхема подвески, без контроля езды. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                                                        # Электронная электросхема подвески, с управлением поездкой

                                                                                                                                                                                                                                                                                        Электронная подвеска — Электронная электросхема подвески, с управлением поездкой — Электронная электросхема подвески, с управлением поездкой. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                                                          Электронный глушитель 5,5л vin 3

                                                                                                                                                                                                                                                                                          # 5,5л vin 3, электросхема электронного глушителя

                                                                                                                                                                                                                                                                                          Электронный глушитель 5,5л vin 3 — 5,5л vin 3, электросхема электронного глушителя — 5,5л vin 3, электросхема электронного глушителя. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                                                            Электронный глушитель 6.2л vin 4

                                                                                                                                                                                                                                                                                            # 6,2л vin 4, электросхема электронного глушителя

                                                                                                                                                                                                                                                                                            Электронный глушитель 6.2л vin 4 — 6,2л vin 4, электросхема электронного глушителя — 6,2л vin 4, электросхема электронного глушителя. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                                                              Электроусилитель руля

                                                                                                                                                                                                                                                                                              # Электросхема рулевой колонки с силовым наклоном

                                                                                                                                                                                                                                                                                              Электроусилитель руля — Электросхема рулевой колонки с силовым наклоном — Электросхема рулевой колонки с силовым наклоном. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                              Компоненты на схеме

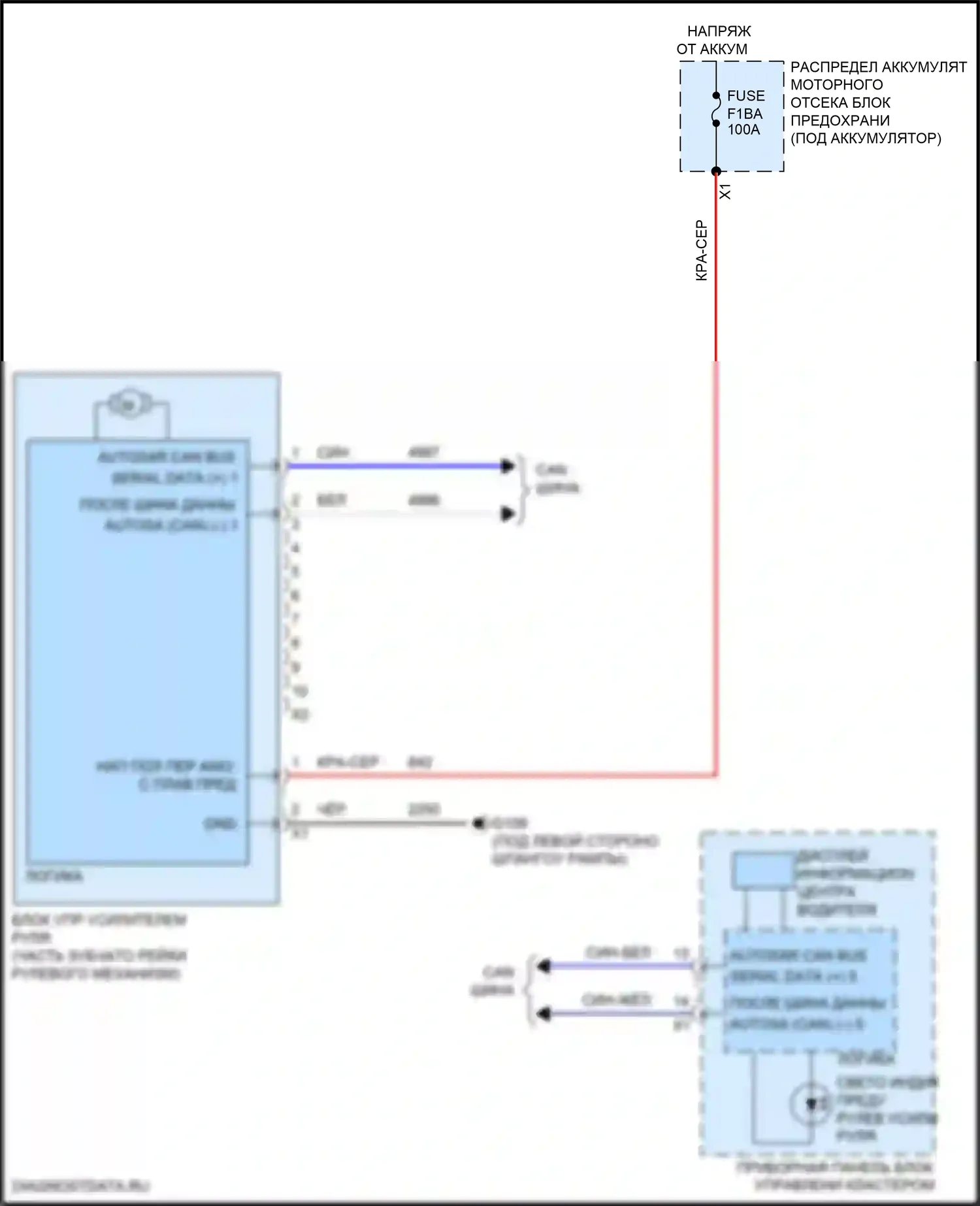

                                                                                                                                                                                                                                                                                                # Электросхема электроусилителя руля

                                                                                                                                                                                                                                                                                                Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Chevrolet Corvette C8 (2020-2024)
                                                                                                                                                                                                                                                                                                Компоненты на схеме
