Электросхемы Chevrolet Colorado I (2004-2012)

25 систем 61 электросхема 1191 компонент
Содержание — 25 систем, 61 схема
Can шина
Антиблокировочная система abs
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Chevrolet Colorado I (2004-2012)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема

    Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Chevrolet Colorado I (2004-2012)
    Компоненты на схеме

      Блокировка селектора

      # Электросхема блокировки селектора

      Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Chevrolet Colorado I (2004-2012)
      Компоненты на схеме

        Блоки управления кузовом

        # Электросхема блоков управления кузовом

        # Электросхема блоков управления кузовом (1 из 2)

        Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Chevrolet Colorado I (2004-2012)
        Компоненты на схеме

          # Электросхема блоков управления кузовом (2 из 2)

          Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Chevrolet Colorado I (2004-2012)
          Компоненты на схеме

            Блок предохранителей и реле

            # Электросхема блока предохранителей реле

            # Электросхема блока предохранителей реле (1 из 4)

            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Chevrolet Colorado I (2004-2012)
            Компоненты на схеме

              # Электросхема блока предохранителей реле (2 из 4)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Chevrolet Colorado I (2004-2012)
              Компоненты на схеме

                # Электросхема блока предохранителей реле (3 из 4)

                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Chevrolet Colorado I (2004-2012)
                Компоненты на схеме

                  # Электросхема блока предохранителей реле (4 из 4)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Chevrolet Colorado I (2004-2012)
                  Компоненты на схеме

                    Двигатель

                    # Электросхема двигателя 2.9l vin 9

                    # Электросхема двигателя 2.9l vin 9 (1 из 5)

                    Двигатель — Электросхема двигателя 2.9l vin 9 — Электросхема двигателя 2.9l vin 9 (1 из 5). Chevrolet Colorado I (2004-2012)
                    Компоненты на схеме

                      # Электросхема двигателя 2.9l vin 9 (2 из 5)

                      Двигатель — Электросхема двигателя 2.9l vin 9 — Электросхема двигателя 2.9l vin 9 (2 из 5). Chevrolet Colorado I (2004-2012)
                      Компоненты на схеме

                        # Электросхема двигателя 2.9l vin 9 (3 из 5)

                        Двигатель — Электросхема двигателя 2.9l vin 9 — Электросхема двигателя 2.9l vin 9 (3 из 5). Chevrolet Colorado I (2004-2012)
                        Компоненты на схеме

                          # Электросхема двигателя 2.9l vin 9 (4 из 5)

                          Двигатель — Электросхема двигателя 2.9l vin 9 — Электросхема двигателя 2.9l vin 9 (4 из 5). Chevrolet Colorado I (2004-2012)
                          Компоненты на схеме

                            # Электросхема двигателя 2.9l vin 9 (5 из 5)

                            Двигатель — Электросхема двигателя 2.9l vin 9 — Электросхема двигателя 2.9l vin 9 (5 из 5). Chevrolet Colorado I (2004-2012)
                            Компоненты на схеме

                              # Электросхема двигателя 3.7l vin e

                              # Электросхема двигателя 3.7l vin e (1 из 5)

                              Двигатель — Электросхема двигателя 3.7l vin e — Электросхема двигателя 3.7l vin e (1 из 5). Chevrolet Colorado I (2004-2012)
                              Компоненты на схеме

                                # Электросхема двигателя 3.7l vin e (2 из 5)

                                Двигатель — Электросхема двигателя 3.7l vin e — Электросхема двигателя 3.7l vin e (2 из 5). Chevrolet Colorado I (2004-2012)
                                Компоненты на схеме

                                  # Электросхема двигателя 3.7l vin e (3 из 5)

                                  Двигатель — Электросхема двигателя 3.7l vin e — Электросхема двигателя 3.7l vin e (3 из 5). Chevrolet Colorado I (2004-2012)
                                  Компоненты на схеме

                                    # Электросхема двигателя 3.7l vin e (4 из 5)

                                    Двигатель — Электросхема двигателя 3.7l vin e — Электросхема двигателя 3.7l vin e (4 из 5). Chevrolet Colorado I (2004-2012)
                                    Компоненты на схеме

                                      # Электросхема двигателя 3.7l vin e (5 из 5)

                                      Двигатель — Электросхема двигателя 3.7l vin e — Электросхема двигателя 3.7l vin e (5 из 5). Chevrolet Colorado I (2004-2012)
                                      Компоненты на схеме

                                        # Электросхема двигателя 5.3l vin p

                                        # Электросхема двигателя 5.3l vin p (1 из 5)

                                        Двигатель — Электросхема двигателя 5.3l vin p — Электросхема двигателя 5.3l vin p (1 из 5). Chevrolet Colorado I (2004-2012)
                                        Компоненты на схеме

                                          # Электросхема двигателя 5.3l vin p (2 из 5)

                                          Двигатель — Электросхема двигателя 5.3l vin p — Электросхема двигателя 5.3l vin p (2 из 5). Chevrolet Colorado I (2004-2012)
                                          Компоненты на схеме

                                            # Электросхема двигателя 5.3l vin p (3 из 5)

                                            Двигатель — Электросхема двигателя 5.3l vin p — Электросхема двигателя 5.3l vin p (3 из 5). Chevrolet Colorado I (2004-2012)
                                            Компоненты на схеме

                                              # Электросхема двигателя 5.3l vin p (4 из 5)

                                              Двигатель — Электросхема двигателя 5.3l vin p — Электросхема двигателя 5.3l vin p (4 из 5). Chevrolet Colorado I (2004-2012)
                                              Компоненты на схеме

                                                # Электросхема двигателя 5.3l vin p (5 из 5)

                                                Двигатель — Электросхема двигателя 5.3l vin p — Электросхема двигателя 5.3l vin p (5 из 5). Chevrolet Colorado I (2004-2012)
                                                Компоненты на схеме

                                                  Дворники и омыватели

                                                  # Дворники и омыватели электросхема

                                                  Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Chevrolet Colorado I (2004-2012)
                                                  Компоненты на схеме

                                                    Клаксон

                                                    # Электросхема клаксона

                                                    Клаксон — Электросхема клаксона — Электросхема клаксона. Chevrolet Colorado I (2004-2012)
                                                    Компоненты на схеме

                                                      Кондиционирование воздуха

                                                      # Электросхема компрессора

                                                      Кондиционирование воздуха — Электросхема компрессора — Электросхема компрессора. Chevrolet Colorado I (2004-2012)
                                                      Компоненты на схеме

                                                        # Электросхема ручного кондиционера

                                                        Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера. Chevrolet Colorado I (2004-2012)
                                                        Компоненты на схеме

                                                          Коробка передач

                                                          # Электросхема автоматической коробки передач

                                                          Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Chevrolet Colorado I (2004-2012)
                                                          Компоненты на схеме

                                                            # Электросхема раздаточной коробки

                                                            Коробка передач — Электросхема раздаточной коробки — Электросхема раздаточной коробки. Chevrolet Colorado I (2004-2012)
                                                            Компоненты на схеме

                                                              Круиз-контроль

                                                              # Электросхема круиз-контроля

                                                              Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Chevrolet Colorado I (2004-2012)
                                                              Компоненты на схеме

                                                                Магнитола

                                                                # Электросхема видеосистемы

                                                                Магнитола — Электросхема видеосистемы — Электросхема видеосистемы. Chevrolet Colorado I (2004-2012)
                                                                Компоненты на схеме

                                                                  # Электросхема магнитолы

                                                                  Магнитола — Электросхема магнитолы — Электросхема магнитолы. Chevrolet Colorado I (2004-2012)
                                                                  Компоненты на схеме

                                                                    Освещение салона

                                                                    # Электросхема освещения салона

                                                                    Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Chevrolet Colorado I (2004-2012)
                                                                    Компоненты на схеме

                                                                      # Электросхема подсветки приборной панели

                                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Chevrolet Colorado I (2004-2012)
                                                                      Компоненты на схеме

                                                                        Подушки безопасности

                                                                        # Электросхема подушек безопасности

                                                                        # Электросхема подушек безопасности (1 из 2)

                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Chevrolet Colorado I (2004-2012)
                                                                        Компоненты на схеме

                                                                          # Электросхема подушек безопасности (2 из 2)

                                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Chevrolet Colorado I (2004-2012)
                                                                          Компоненты на схеме

                                                                            Предупреждение

                                                                            # Электросхема помощников водителя

                                                                            Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Chevrolet Colorado I (2004-2012)
                                                                            Компоненты на схеме

                                                                              Приборная панель

                                                                              # Электросхема приборной панели

                                                                              Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Chevrolet Colorado I (2004-2012)
                                                                              Компоненты на схеме

                                                                                Сигнализация

                                                                                # Электросхема защиты от взлома

                                                                                Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Chevrolet Colorado I (2004-2012)
                                                                                Компоненты на схеме

                                                                                  # Электросхема пассажирского ключа

                                                                                  Сигнализация — Электросхема пассажирского ключа — Электросхема пассажирского ключа. Chevrolet Colorado I (2004-2012)
                                                                                  Компоненты на схеме

                                                                                    Сиденья

                                                                                    # Питание водительского сиденья электросхема

                                                                                    Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Chevrolet Colorado I (2004-2012)
                                                                                    Компоненты на схеме

                                                                                      # Поясничная электросхема

                                                                                      Сиденья — Поясничная электросхема — Поясничная электросхема. Chevrolet Colorado I (2004-2012)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема сиденья водителя с подогревом

                                                                                        Сиденья — Электросхема сиденья водителя с подогревом — Электросхема сиденья водителя с подогревом. Chevrolet Colorado I (2004-2012)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема сиденья пассажира с подогревом

                                                                                          Сиденья — Электросхема сиденья пассажира с подогревом — Электросхема сиденья пассажира с подогревом. Chevrolet Colorado I (2004-2012)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема сиденья питания для пассажиров

                                                                                            Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Chevrolet Colorado I (2004-2012)
                                                                                            Компоненты на схеме

                                                                                              Стартер/генератор

                                                                                              # Электросхема генератора

                                                                                              Стартер/генератор — Электросхема генератора — Электросхема генератора. Chevrolet Colorado I (2004-2012)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема стартера

                                                                                                Стартер/генератор — Электросхема стартера — Электросхема стартера. Chevrolet Colorado I (2004-2012)
                                                                                                Компоненты на схеме

                                                                                                  Стеклоподъемники

                                                                                                  # Электросхема стеклоподъемников, 2 двери

                                                                                                  Стеклоподъемники — Электросхема стеклоподъемников, 2 двери — Электросхема стеклоподъемников, 2 двери. Chevrolet Colorado I (2004-2012)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема стеклоподъемников, 4-х дверная

                                                                                                    Стеклоподъемники — Электросхема стеклоподъемников, 4-х дверная — Электросхема стеклоподъемников, 4-х дверная. Chevrolet Colorado I (2004-2012)
                                                                                                    Компоненты на схеме

                                                                                                      Точки подключения масс

                                                                                                      # Электросхема точек подключения масс

                                                                                                      # Электросхема точек подключения масс (1 из 3)

                                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Chevrolet Colorado I (2004-2012)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема точек подключения масс (2 из 3)

                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Chevrolet Colorado I (2004-2012)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема точек подключения масс (3 из 3)

                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Chevrolet Colorado I (2004-2012)
                                                                                                          Компоненты на схеме

                                                                                                            Управление зеркалами заднего вида

                                                                                                            # Электросхема автоматического дневного/ночного зеркала

                                                                                                            Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Chevrolet Colorado I (2004-2012)
                                                                                                            Компоненты на схеме

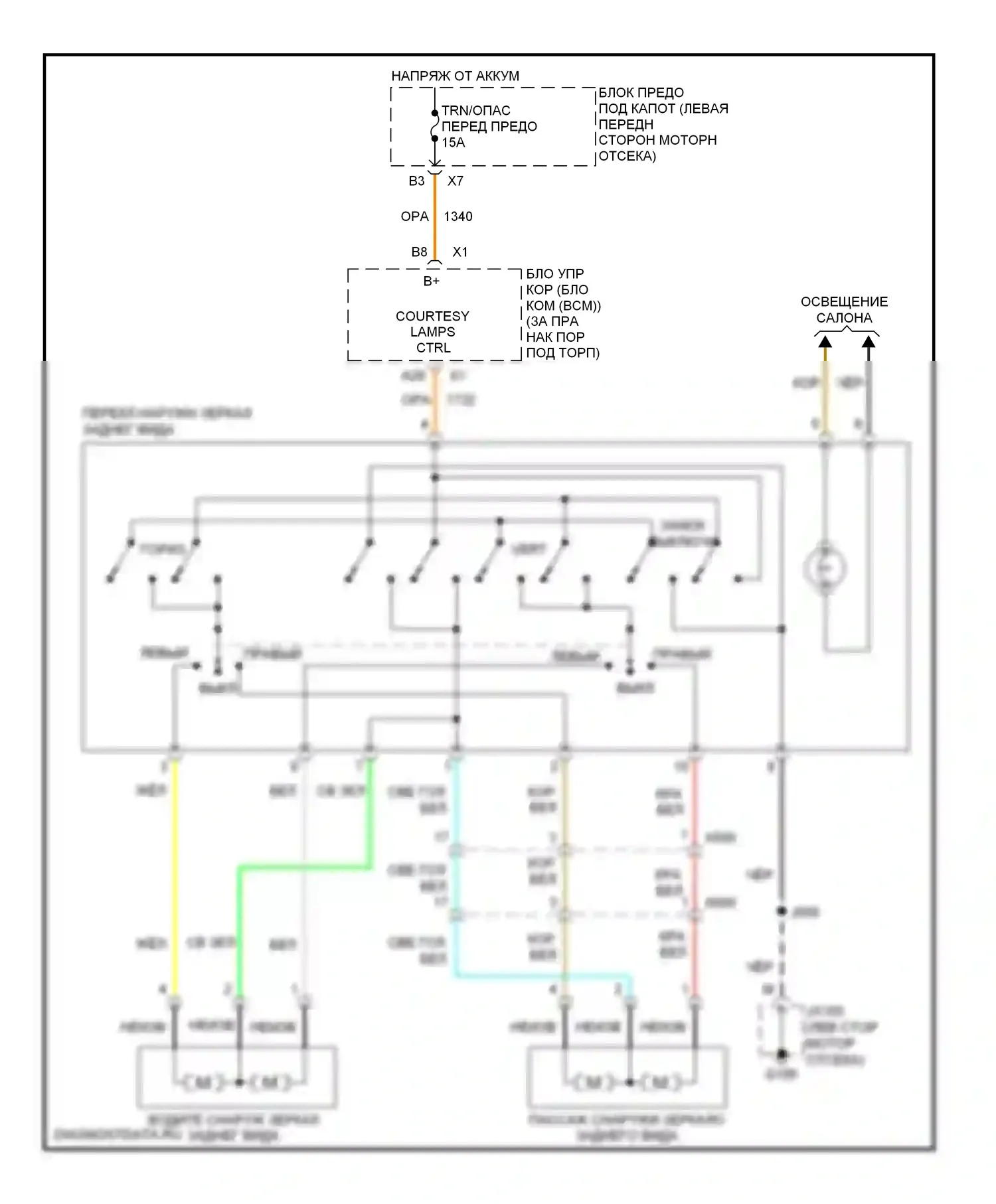

                                                                                                              # Электросхема управления зеркалами заднего вида

                                                                                                              Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Chevrolet Colorado I (2004-2012)
                                                                                                              Компоненты на схеме

                                                                                                                Фары

                                                                                                                # Электросхема фар

                                                                                                                Фары — Электросхема фар — Электросхема фар. Chevrolet Colorado I (2004-2012)
                                                                                                                Компоненты на схеме

                                                                                                                  Фары и фонари

                                                                                                                  # Электросхема фар и фонарей

                                                                                                                  # Электросхема фар и фонарей (1 из 2)

                                                                                                                  Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Chevrolet Colorado I (2004-2012)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема фар и фонарей (2 из 2)

                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Chevrolet Colorado I (2004-2012)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема фонарей заднего хода

                                                                                                                      Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Chevrolet Colorado I (2004-2012)
                                                                                                                      Компоненты на схеме

                                                                                                                        Центральный замок

                                                                                                                        # Электросхема центрального замка, кабина экипажа

                                                                                                                        Центральный замок — Электросхема центрального замка, кабина экипажа — Электросхема центрального замка, кабина экипажа. Chevrolet Colorado I (2004-2012)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема центрального замка, кроме кабины экипажа

                                                                                                                          Центральный замок — Электросхема центрального замка, кроме кабины экипажа — Электросхема центрального замка, кроме кабины экипажа. Chevrolet Colorado I (2004-2012)
                                                                                                                          Компоненты на схеме
