Электросхемы Chevrolet Camaro IV (1992-1998)

31 система 51 электросхема 1160 компонентов
Содержание — 31 система, 51 схема
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировки переключения передач
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач 5.7л
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Редуктор 3,8л
Сигнализация
Сиденья
Силовая антенна
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Тело компьютер
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина

Can шина — Can шина. Chevrolet Camaro IV (1992-1998)
Компоненты на схеме

    Антиблокировочная система abs

    # Электросхемы антиблокировочной системы abs, без контроля тяги

    Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, без контроля тяги — Электросхемы антиблокировочной системы abs, без контроля тяги. Chevrolet Camaro IV (1992-1998)
    Компоненты на схеме

      # Электросхемы антиблокировочной системы abs, с контролем тяги

      # Электросхемы антиблокировочной системы abs, с контролем тяги (1 из 2)

      Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги (1 из 2). Chevrolet Camaro IV (1992-1998)
      Компоненты на схеме

        # Электросхемы антиблокировочной системы abs, с контролем тяги (2 из 2)

        Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги (2 из 2). Chevrolet Camaro IV (1992-1998)
        Компоненты на схеме

          Багажник, задняя дверь, лючок топливного бака

          # Электросхема выпуска люка

          Багажник, задняя дверь, лючок топливного бака — Электросхема выпуска люка — Электросхема выпуска люка. Chevrolet Camaro IV (1992-1998)
          Компоненты на схеме

            Блокировки переключения передач

            # Электросхема блокировки селектора

            Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Chevrolet Camaro IV (1992-1998)
            Компоненты на схеме

              Блок предохранителей и реле

              # Электросхема блока предохранителей реле

              # Электросхема блока предохранителей реле (1 из 3)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Chevrolet Camaro IV (1992-1998)
              Компоненты на схеме

                # Электросхема блока предохранителей реле (2 из 3)

                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Chevrolet Camaro IV (1992-1998)
                Компоненты на схеме

                  # Электросхема блока предохранителей реле (3 из 3)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Chevrolet Camaro IV (1992-1998)
                  Компоненты на схеме

                    Вентилятор охлаждения

                    # Электросхема вентилятора охлаждения

                    Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Chevrolet Camaro IV (1992-1998)
                    Компоненты на схеме

                      Двигатель

                      # Электросхема двигателя 3.8l (vin k) s

                      # Электросхема двигателя 3.8l (vin k) s (1 из 3)

                      Двигатель — Электросхема двигателя 3.8l (vin k) s — Электросхема двигателя 3.8l (vin k) s (1 из 3). Chevrolet Camaro IV (1992-1998)
                      Компоненты на схеме

                        # Электросхема двигателя 3.8l (vin k) s (2 из 3)

                        Двигатель — Электросхема двигателя 3.8l (vin k) s — Электросхема двигателя 3.8l (vin k) s (2 из 3). Chevrolet Camaro IV (1992-1998)
                        Компоненты на схеме

                          # Электросхема двигателя 3.8l (vin k) s (3 из 3)

                          Двигатель — Электросхема двигателя 3.8l (vin k) s — Электросхема двигателя 3.8l (vin k) s (3 из 3). Chevrolet Camaro IV (1992-1998)
                          Компоненты на схеме

                            # Электросхема двигателя 5.7l (vin p) s

                            # Электросхема двигателя 5.7l (vin p) s (1 из 3)

                            Двигатель — Электросхема двигателя 5.7l (vin p) s — Электросхема двигателя 5.7l (vin p) s (1 из 3). Chevrolet Camaro IV (1992-1998)
                            Компоненты на схеме

                              # Электросхема двигателя 5.7l (vin p) s (2 из 3)

                              Двигатель — Электросхема двигателя 5.7l (vin p) s — Электросхема двигателя 5.7l (vin p) s (2 из 3). Chevrolet Camaro IV (1992-1998)
                              Компоненты на схеме

                                # Электросхема двигателя 5.7l (vin p) s (3 из 3)

                                Двигатель — Электросхема двигателя 5.7l (vin p) s — Электросхема двигателя 5.7l (vin p) s (3 из 3). Chevrolet Camaro IV (1992-1998)
                                Компоненты на схеме

                                  Дворники и омыватели

                                  # Дворники и омыватели электросхема

                                  Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Chevrolet Camaro IV (1992-1998)
                                  Компоненты на схеме

                                    Клаксон

                                    # Электросхема клаксона

                                    Клаксон — Электросхема клаксона — Электросхема клаксона. Chevrolet Camaro IV (1992-1998)
                                    Компоненты на схеме

                                      Кондиционирование воздуха

                                      # Электросхема кондиционера

                                      Кондиционирование воздуха — Электросхема кондиционера — Электросхема кондиционера. Chevrolet Camaro IV (1992-1998)
                                      Компоненты на схеме

                                        # Электросхема нагревателя

                                        Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Chevrolet Camaro IV (1992-1998)
                                        Компоненты на схеме

                                          Коробка передач 5.7л

                                          # 5.7l (vin p), электросхема коробки передач

                                          Коробка передач 5.7л — 5.7l (vin p), электросхема коробки передач — 5.7l (vin p), электросхема коробки передач. Chevrolet Camaro IV (1992-1998)
                                          Компоненты на схеме

                                            Круиз-контроль

                                            # Электросхема круиз-контроля

                                            Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Chevrolet Camaro IV (1992-1998)
                                            Компоненты на схеме

                                              Магнитола

                                              # Магнитола- электросхемы, без bose

                                              Магнитола — Магнитола- электросхемы, без bose — Магнитола- электросхемы, без bose. Chevrolet Camaro IV (1992-1998)
                                              Компоненты на схеме

                                                # Магнитола- электросхемы, с bose

                                                Магнитола — Магнитола- электросхемы, с bose — Магнитола- электросхемы, с bose. Chevrolet Camaro IV (1992-1998)
                                                Компоненты на схеме

                                                  Освещение салона

                                                  # Электросхема освещения салона, кабриолет

                                                  Освещение салона — Электросхема освещения салона, кабриолет — Электросхема освещения салона, кабриолет. Chevrolet Camaro IV (1992-1998)
                                                  Компоненты на схеме

                                                    # Электросхема освещения салона, купе

                                                    Освещение салона — Электросхема освещения салона, купе — Электросхема освещения салона, купе. Chevrolet Camaro IV (1992-1998)
                                                    Компоненты на схеме

                                                      # Электросхема подсветки приборной панели

                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Chevrolet Camaro IV (1992-1998)
                                                      Компоненты на схеме

                                                        Подогрев стекол

                                                        # Электросхема подогрева

                                                        Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Chevrolet Camaro IV (1992-1998)
                                                        Компоненты на схеме

                                                          Подушки безопасности

                                                          # Электросхема подушек безопасности

                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Chevrolet Camaro IV (1992-1998)
                                                          Компоненты на схеме

                                                            Предупреждение

                                                            # Электросхемы системы оповещения

                                                            Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Chevrolet Camaro IV (1992-1998)
                                                            Компоненты на схеме

                                                              Приборная панель

                                                              # Электросхема приборной панели

                                                              Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Chevrolet Camaro IV (1992-1998)
                                                              Компоненты на схеме

                                                                Редуктор 3,8л

                                                                # 3,8л (vin k), электросхема коробки передач

                                                                Редуктор 3,8л — 3,8л (vin k), электросхема коробки передач — 3,8л (vin k), электросхема коробки передач. Chevrolet Camaro IV (1992-1998)
                                                                Компоненты на схеме

                                                                  Сигнализация

                                                                  # Сигнализации электросхема

                                                                  Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Chevrolet Camaro IV (1992-1998)
                                                                  Компоненты на схеме

                                                                    Сиденья

                                                                    # 6-сторонняя электросхема сиденья питания

                                                                    Сиденья — 6-сторонняя электросхема сиденья питания — 6-сторонняя электросхема сиденья питания. Chevrolet Camaro IV (1992-1998)
                                                                    Компоненты на схеме

                                                                      # Поясничная электросхема

                                                                      Сиденья — Поясничная электросхема — Поясничная электросхема. Chevrolet Camaro IV (1992-1998)
                                                                      Компоненты на схеме

                                                                        Силовая антенна

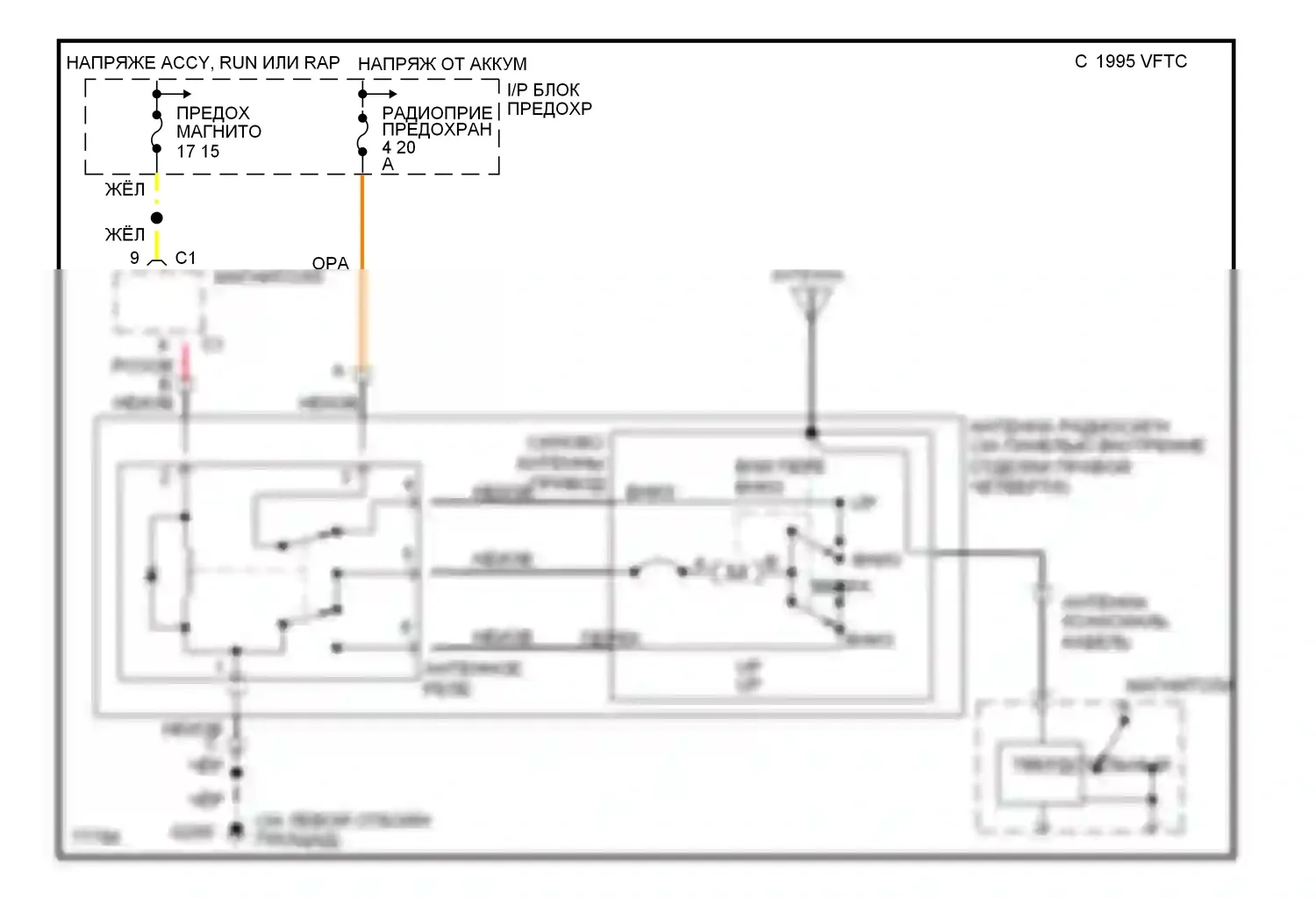

                                                                        # Электросхема силовой антенны

                                                                        Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Chevrolet Camaro IV (1992-1998)
                                                                        Компоненты на схеме

                                                                          Складная крыша/люк

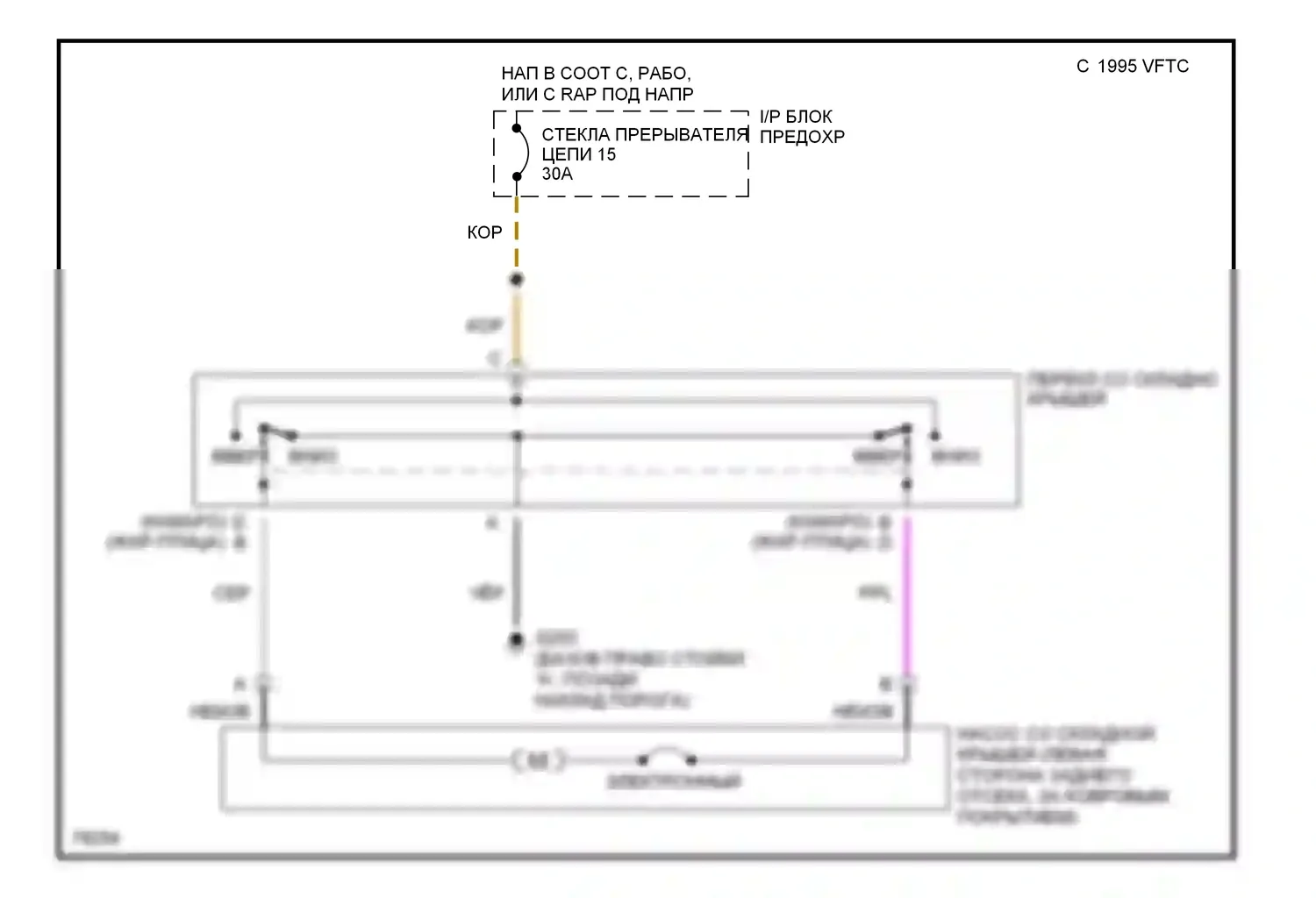

                                                                          # Электросхема со складной крышей

                                                                          Складная крыша/люк — Электросхема со складной крышей — Электросхема со складной крышей. Chevrolet Camaro IV (1992-1998)
                                                                          Компоненты на схеме

                                                                            Стартер/генератор

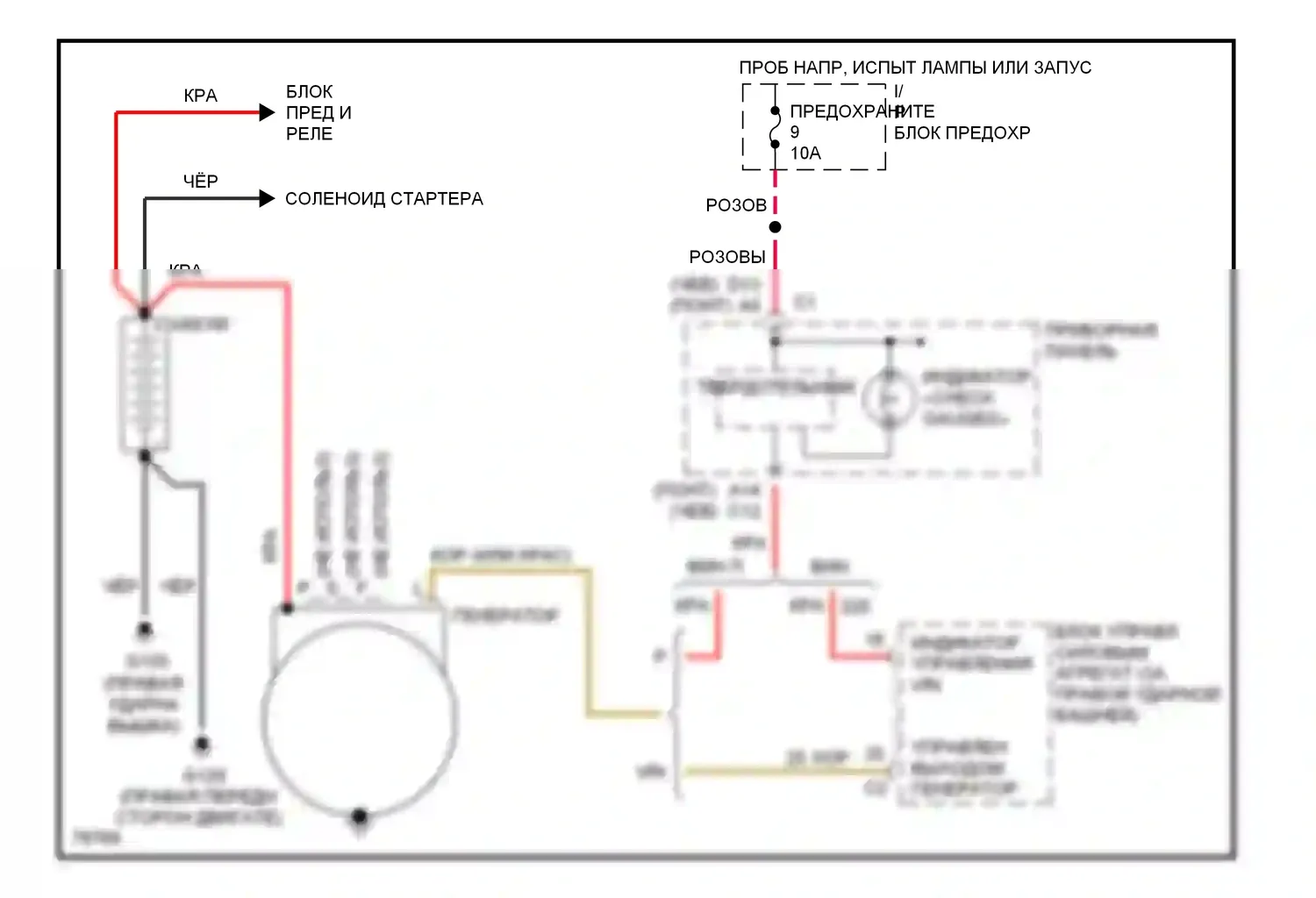

                                                                            # Электросхема генератора

                                                                            Стартер/генератор — Электросхема генератора — Электросхема генератора. Chevrolet Camaro IV (1992-1998)
                                                                            Компоненты на схеме

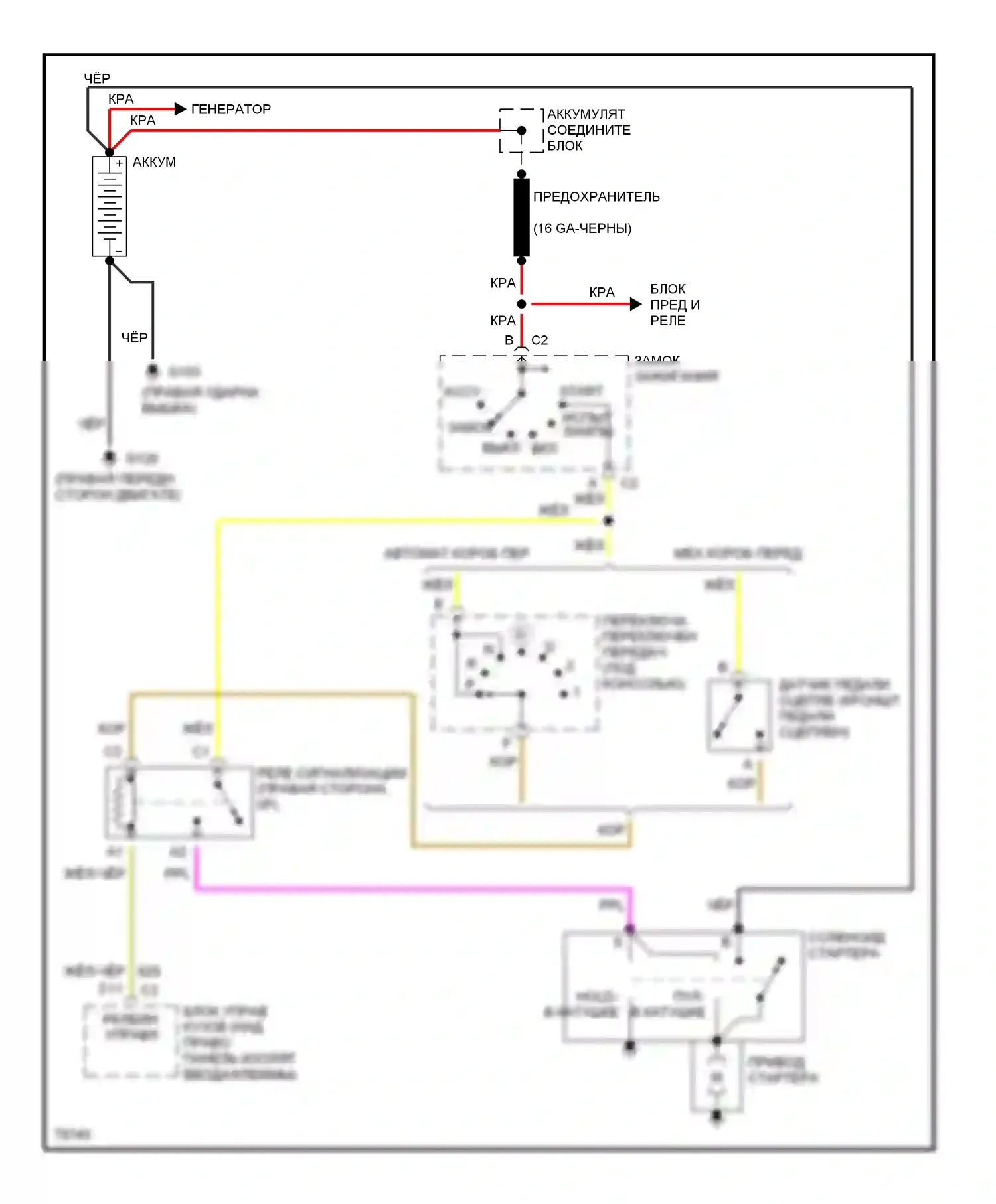

                                                                              # Электросхема стартера

                                                                              Стартер/генератор — Электросхема стартера — Электросхема стартера. Chevrolet Camaro IV (1992-1998)
                                                                              Компоненты на схеме

                                                                                Стеклоподъемники

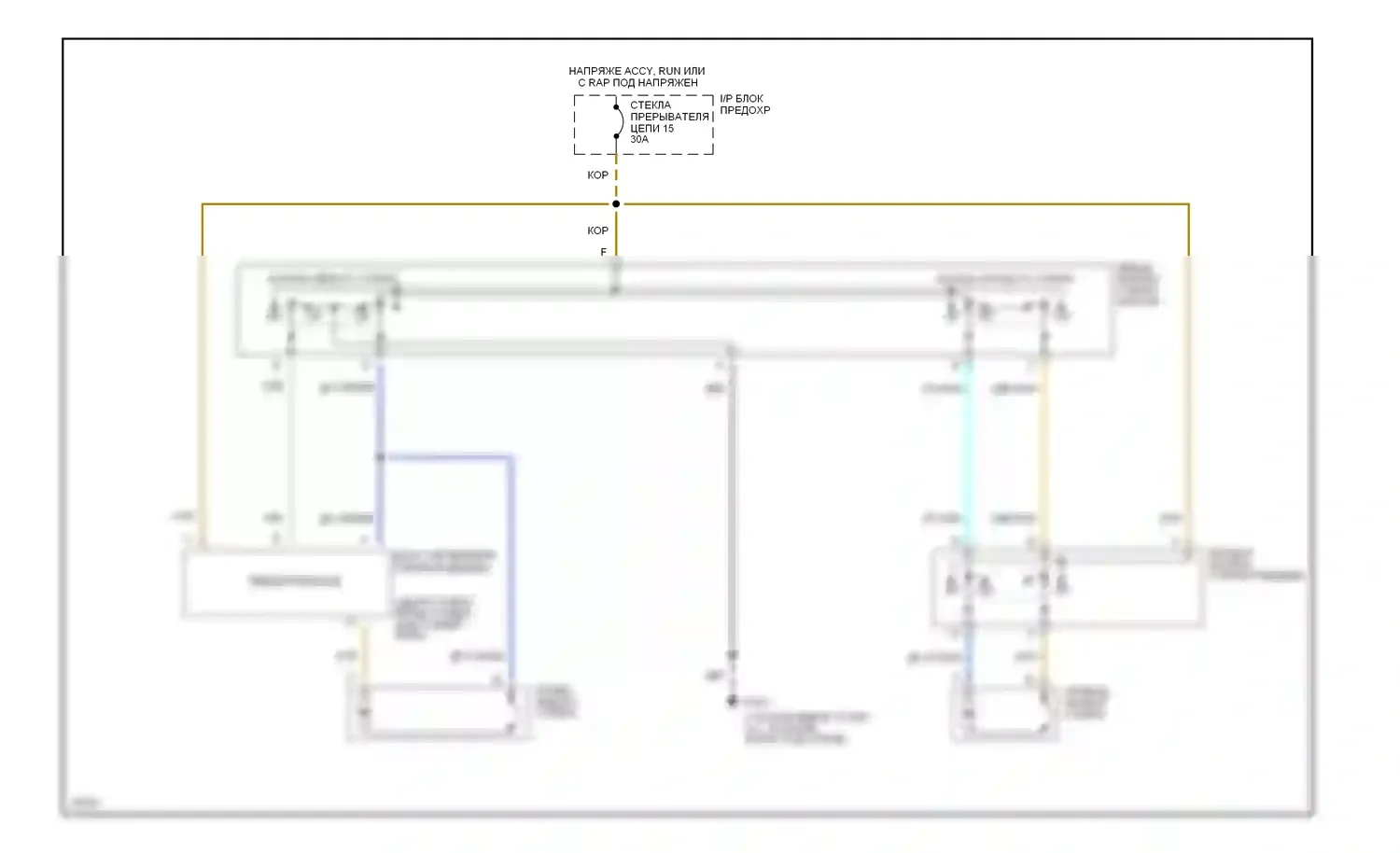

                                                                                # Электросхема стеклоподъемника

                                                                                Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Chevrolet Camaro IV (1992-1998)
                                                                                Компоненты на схеме

                                                                                  Тело компьютер

                                                                                  # Электросхемы компьютера тела

                                                                                  Тело компьютер — Электросхемы компьютера тела — Электросхемы компьютера тела. Chevrolet Camaro IV (1992-1998)
                                                                                  Компоненты на схеме

                                                                                    Точки подключения масс

                                                                                    # Электросхема точек подключения масс

                                                                                    # Электросхема точек подключения масс (1 из 3)

                                                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Chevrolet Camaro IV (1992-1998)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема точек подключения масс (2 из 3)

                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Chevrolet Camaro IV (1992-1998)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема точек подключения масс (3 из 3)

                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Chevrolet Camaro IV (1992-1998)
                                                                                        Компоненты на схеме

                                                                                          Управление зеркалами заднего вида

                                                                                          # Электросхема силового зеркала

                                                                                          Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Chevrolet Camaro IV (1992-1998)
                                                                                          Компоненты на схеме

                                                                                            Фары

                                                                                            # Электросхема фар, без дрели

                                                                                            Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Chevrolet Camaro IV (1992-1998)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема фар, с черт.

                                                                                              Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Chevrolet Camaro IV (1992-1998)
                                                                                              Компоненты на схеме

                                                                                                Фары и фонари

                                                                                                # Электросхема фар и фонарей, без дрели

                                                                                                Фары и фонари — Электросхема фар и фонарей, без дрели — Электросхема фар и фонарей, без дрели. Chevrolet Camaro IV (1992-1998)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема фар и фонарей, с дрелью

                                                                                                  Фары и фонари — Электросхема фар и фонарей, с дрелью — Электросхема фар и фонарей, с дрелью. Chevrolet Camaro IV (1992-1998)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема фонарей заднего хода

                                                                                                    Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Chevrolet Camaro IV (1992-1998)
                                                                                                    Компоненты на схеме

                                                                                                      Центральный замок

                                                                                                      # Электросхема замка силовой двери

                                                                                                      Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Chevrolet Camaro IV (1992-1998)
                                                                                                      Компоненты на схеме
