Электросхемы Cadillac STS I (2004-2007)

34 системы 90 электросхем 1708 компонентов

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема компрессора

Кондиционирование воздуха — Электросхема компрессора — Электросхема компрессора. Cadillac STS I (2004-2007)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Cadillac STS I (2004-2007)

Компоненты на схеме

Блоки управления кузовом

# Электросхема приборной панели

Блоки управления кузовом — Электросхема приборной панели — Электросхема приборной панели. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема блока задней интеграции

Блоки управления кузовом — Электросхема блока задней интеграции — Электросхема блока задней интеграции. Cadillac STS I (2004-2007)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 2)

Can шина — Can шина электросхема — Can шина электросхема (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Can шина электросхема (2 из 2)

Can шина — Can шина электросхема — Can шина электросхема (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Cadillac STS I (2004-2007)

Компоненты на схеме

Круиз-контроль 3,6л vin 7

# 3,6л vin 7, электросхема круиз-контроля

Круиз-контроль 3,6л vin 7 — 3,6л vin 7, электросхема круиз-контроля — 3,6л vin 7, электросхема круиз-контроля. Cadillac STS I (2004-2007)

Компоненты на схеме

Круиз-контроль 4,6л vin a

# 4,6л vin a, электросхема круиз-контроля

Круиз-контроль 4,6л vin a — 4,6л vin a, электросхема круиз-контроля — 4,6л vin a, электросхема круиз-контроля. Cadillac STS I (2004-2007)

Компоненты на схеме

# 4,6л vin a, интеллектуальная электросхема круиз-контроля

Круиз-контроль 4,6л vin a — 4,6л vin a, интеллектуальная электросхема круиз-контроля — 4,6л vin a, интеллектуальная электросхема круиз-контроля. Cadillac STS I (2004-2007)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Cadillac STS I (2004-2007)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Cadillac STS I (2004-2007)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Cadillac STS I (2004-2007)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.6l vin 7

# Электросхема двигателя 3.6l vin 7 (1 из 4)

Двигатель — Электросхема двигателя 3.6l vin 7 — Электросхема двигателя 3.6l vin 7 (1 из 4). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 3.6l vin 7 (2 из 4)

Двигатель — Электросхема двигателя 3.6l vin 7 — Электросхема двигателя 3.6l vin 7 (2 из 4). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 3.6l vin 7 (3 из 4)

Двигатель — Электросхема двигателя 3.6l vin 7 — Электросхема двигателя 3.6l vin 7 (3 из 4). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 3.6l vin 7 (4 из 4)

Двигатель — Электросхема двигателя 3.6l vin 7 — Электросхема двигателя 3.6l vin 7 (4 из 4). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 4.6l vin a

# Электросхема двигателя 4.6l vin a (1 из 5)

Двигатель — Электросхема двигателя 4.6l vin a — Электросхема двигателя 4.6l vin a (1 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 4.6l vin a (2 из 5)

Двигатель — Электросхема двигателя 4.6l vin a — Электросхема двигателя 4.6l vin a (2 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 4.6l vin a (3 из 5)

Двигатель — Электросхема двигателя 4.6l vin a — Электросхема двигателя 4.6l vin a (3 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 4.6l vin a (4 из 5)

Двигатель — Электросхема двигателя 4.6l vin a — Электросхема двигателя 4.6l vin a (4 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема двигателя 4.6l vin a (5 из 5)

Двигатель — Электросхема двигателя 4.6l vin a — Электросхема двигателя 4.6l vin a (5 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Cadillac STS I (2004-2007)

Компоненты на схеме

Фары

# Электросхема фар, с разрядкой высокой интенсивности

Фары — Электросхема фар, с разрядкой высокой интенсивности — Электросхема фар, с разрядкой высокой интенсивности. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема фар, без разряда высокой интенсивности

Фары — Электросхема фар, без разряда высокой интенсивности — Электросхема фар, без разряда высокой интенсивности. Cadillac STS I (2004-2007)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Cadillac STS I (2004-2007)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Память

# Электросхема зеркала водителя

Память — Электросхема зеркала водителя — Электросхема зеркала водителя. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема наклона питания памяти и телескопического подключения питания

Память — Электросхема наклона питания памяти и телескопического подключения питания — Электросхема наклона питания памяти и телескопического подключения питания. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема сиденья памяти

# Электросхема сиденья памяти (1 из 2)

Память — Электросхема сиденья памяти — Электросхема сиденья памяти (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема сиденья памяти (2 из 2)

Память — Электросхема сиденья памяти — Электросхема сиденья памяти (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема зеркала пассажира

Память — Электросхема зеркала пассажира — Электросхема зеркала пассажира. Cadillac STS I (2004-2007)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

Системы помощи водителю — Электросхема навигации — Электросхема навигации. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Cadillac STS I (2004-2007)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 7). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 7). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 7). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 7). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 7). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 7). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 7). Cadillac STS I (2004-2007)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 3)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема центрального замка (2 из 3)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема центрального замка (3 из 3)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Cadillac STS I (2004-2007)

Компоненты на схеме

Сиденья

# Электросхема сидений климат-контроля

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема отопителя переднего сиденья

Сиденья — Электросхема отопителя переднего сиденья — Электросхема отопителя переднего сиденья. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Cadillac STS I (2004-2007)

Компоненты на схеме

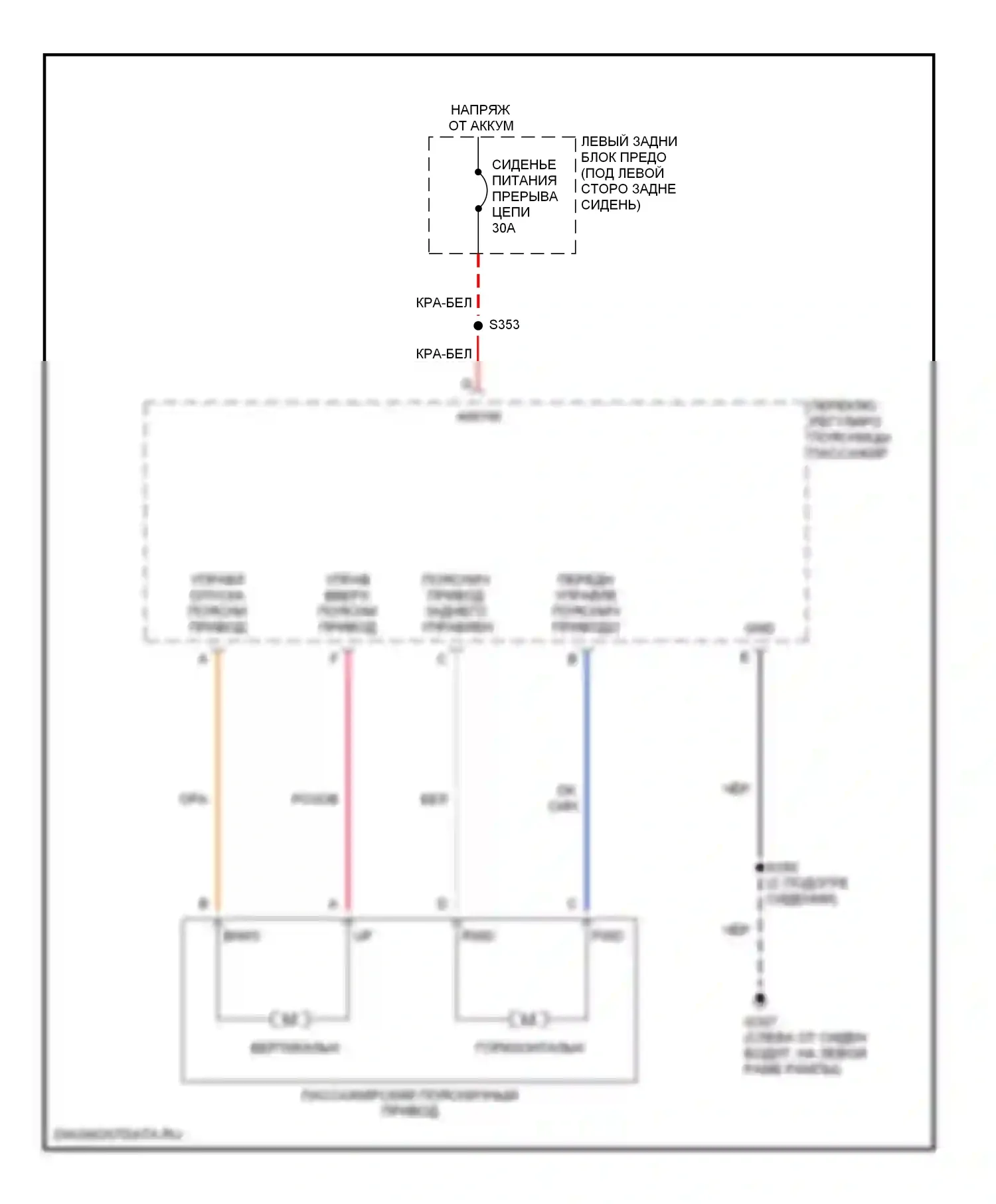

# Поясничная электросхема пассажира

Сиденья — Поясничная электросхема пассажира — Поясничная электросхема пассажира. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Cadillac STS I (2004-2007)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Cadillac STS I (2004-2007)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, база

# Электросхема магнитолы, база (1 из 2)

Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема магнитолы, база (2 из 2)

Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема магнитолы, люкс

# Электросхема магнитолы, люкс (1 из 3)

Магнитола — Электросхема магнитолы, люкс — Электросхема магнитолы, люкс (1 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема магнитолы, люкс (2 из 3)

Магнитола — Электросхема магнитолы, люкс — Электросхема магнитолы, люкс (2 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема магнитолы, люкс (3 из 3)

Магнитола — Электросхема магнитолы, люкс — Электросхема магнитолы, люкс (3 из 3). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема спутниковой магнитолы

Магнитола — Электросхема спутниковой магнитолы — Электросхема спутниковой магнитолы. Cadillac STS I (2004-2007)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Cadillac STS I (2004-2007)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Cadillac STS I (2004-2007)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Электросхема коробки передач (2 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разъединения багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Cadillac STS I (2004-2007)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Cadillac STS I (2004-2007)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

# Дворники и омыватели электросхема (1 из 2)

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (1 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме

# Дворники и омыватели электросхема (2 из 2)

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (2 из 2). Cadillac STS I (2004-2007)

Компоненты на схеме
