Электросхемы Cadillac SRX II рестайлинг (2012-2016)

33 системы 118 электросхем 2186 компонентов
Содержание — 33 системы, 118 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электронная подвеска
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 6)

Can шина — Can шина электросхема — Can шина электросхема (1 из 6). Cadillac SRX II рестайлинг (2012-2016)
Компоненты на схеме

    # Can шина электросхема (2 из 6)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 6). Cadillac SRX II рестайлинг (2012-2016)
    Компоненты на схеме

      # Can шина электросхема (3 из 6)

      Can шина — Can шина электросхема — Can шина электросхема (3 из 6). Cadillac SRX II рестайлинг (2012-2016)
      Компоненты на схеме

        # Can шина электросхема (4 из 6)

        Can шина — Can шина электросхема — Can шина электросхема (4 из 6). Cadillac SRX II рестайлинг (2012-2016)
        Компоненты на схеме

          # Can шина электросхема (5 из 6)

          Can шина — Can шина электросхема — Can шина электросхема (5 из 6). Cadillac SRX II рестайлинг (2012-2016)
          Компоненты на схеме

            # Can шина электросхема (6 из 6)

            Can шина — Can шина электросхема — Can шина электросхема (6 из 6). Cadillac SRX II рестайлинг (2012-2016)
            Компоненты на схеме

              Антиблокировочная система abs

              # Антиблокировочная система abs электросхема

              # Антиблокировочная система abs электросхема (1 из 2)

              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
              Компоненты на схеме

                # Антиблокировочная система abs электросхема (2 из 2)

                Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                Компоненты на схеме

                  Багажник, задняя дверь, лючок топливного бака

                  # Электросхема двери силового багажника

                  Багажник, задняя дверь, лючок топливного бака — Электросхема двери силового багажника — Электросхема двери силового багажника. Cadillac SRX II рестайлинг (2012-2016)
                  Компоненты на схеме

                    # Электросхема отпирания дверей багажника

                    Багажник, задняя дверь, лючок топливного бака — Электросхема отпирания дверей багажника — Электросхема отпирания дверей багажника. Cadillac SRX II рестайлинг (2012-2016)
                    Компоненты на схеме

                      Блокировка селектора

                      # Электросхема блокировки селектора

                      Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Cadillac SRX II рестайлинг (2012-2016)
                      Компоненты на схеме

                        # Электросхема замка рулевого управления

                        Блокировка селектора — Электросхема замка рулевого управления — Электросхема замка рулевого управления. Cadillac SRX II рестайлинг (2012-2016)
                        Компоненты на схеме

                          # Электросхема системы стояночного тормоза

                          Блокировка селектора — Электросхема системы стояночного тормоза — Электросхема системы стояночного тормоза. Cadillac SRX II рестайлинг (2012-2016)
                          Компоненты на схеме

                            Блоки управления кузовом

                            # Электросхема блоков управления кузовом

                            # Электросхема блоков управления кузовом (1 из 2)

                            Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                            Компоненты на схеме

                              # Электросхема блоков управления кузовом (2 из 2)

                              Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                              Компоненты на схеме

                                Блок предохранителей и реле

                                # Электросхема блока предохранителей реле

                                # Электросхема блока предохранителей реле (1 из 8)

                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                Компоненты на схеме

                                  # Электросхема блока предохранителей реле (2 из 8)

                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                  Компоненты на схеме

                                    # Электросхема блока предохранителей реле (3 из 8)

                                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                    Компоненты на схеме

                                      # Электросхема блока предохранителей реле (4 из 8)

                                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                      Компоненты на схеме

                                        # Электросхема блока предохранителей реле (5 из 8)

                                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                        Компоненты на схеме

                                          # Электросхема блока предохранителей реле (6 из 8)

                                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                          Компоненты на схеме

                                            # Электросхема блока предохранителей реле (7 из 8)

                                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                            Компоненты на схеме

                                              # Электросхема блока предохранителей реле (8 из 8)

                                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (8 из 8). Cadillac SRX II рестайлинг (2012-2016)
                                              Компоненты на схеме

                                                Вентилятор охлаждения

                                                # Электросхема вентилятора охлаждения

                                                Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Cadillac SRX II рестайлинг (2012-2016)
                                                Компоненты на схеме

                                                  Двигатель

                                                  # Электросхема двигателя 3.6l vin 3

                                                  # Электросхема двигателя 3.6l vin 3 (1 из 5)

                                                  Двигатель — Электросхема двигателя 3.6l vin 3 — Электросхема двигателя 3.6l vin 3 (1 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя 3.6l vin 3 (2 из 5)

                                                    Двигатель — Электросхема двигателя 3.6l vin 3 — Электросхема двигателя 3.6l vin 3 (2 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                    Компоненты на схеме

                                                      # Электросхема двигателя 3.6l vin 3 (3 из 5)

                                                      Двигатель — Электросхема двигателя 3.6l vin 3 — Электросхема двигателя 3.6l vin 3 (3 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                      Компоненты на схеме

                                                        # Электросхема двигателя 3.6l vin 3 (4 из 5)

                                                        Двигатель — Электросхема двигателя 3.6l vin 3 — Электросхема двигателя 3.6l vin 3 (4 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                        Компоненты на схеме

                                                          # Электросхема двигателя 3.6l vin 3 (5 из 5)

                                                          Двигатель — Электросхема двигателя 3.6l vin 3 — Электросхема двигателя 3.6l vin 3 (5 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                          Компоненты на схеме

                                                            Дворники и омыватели

                                                            # Электросхема задних дворников и омывателей

                                                            Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Cadillac SRX II рестайлинг (2012-2016)
                                                            Компоненты на схеме

                                                              # Электросхема омывателя фар

                                                              Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Cadillac SRX II рестайлинг (2012-2016)
                                                              Компоненты на схеме

                                                                # Электросхема передних дворников и омывателей

                                                                Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Cadillac SRX II рестайлинг (2012-2016)
                                                                Компоненты на схеме

                                                                  Клаксон

                                                                  # Электросхема клаксона

                                                                  Клаксон — Электросхема клаксона — Электросхема клаксона. Cadillac SRX II рестайлинг (2012-2016)
                                                                  Компоненты на схеме

                                                                    Кондиционирование воздуха

                                                                    # Электросхема климат контроля

                                                                    # Электросхема климат контроля (1 из 4)

                                                                    Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                    Компоненты на схеме

                                                                      # Электросхема климат контроля (2 из 4)

                                                                      Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                      Компоненты на схеме

                                                                        # Электросхема климат контроля (3 из 4)

                                                                        Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                        Компоненты на схеме

                                                                          # Электросхема климат контроля (4 из 4)

                                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                          Компоненты на схеме

                                                                            Коробка передач

                                                                            # Электросхема автоматической коробки передач

                                                                            # Электросхема автоматической коробки передач (1 из 2)

                                                                            Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                            Компоненты на схеме

                                                                              # Электросхема автоматической коробки передач (2 из 2)

                                                                              Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                              Компоненты на схеме

                                                                                # Электросхема блокировки заднего дифференциала

                                                                                Коробка передач — Электросхема блокировки заднего дифференциала — Электросхема блокировки заднего дифференциала. Cadillac SRX II рестайлинг (2012-2016)
                                                                                Компоненты на схеме

                                                                                  Круиз-контроль

                                                                                  # Электросхема круиз-контроля

                                                                                  Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Cadillac SRX II рестайлинг (2012-2016)
                                                                                  Компоненты на схеме

                                                                                    Магнитола

                                                                                    # Электросхема видеосистемы

                                                                                    # Электросхема видеосистемы (1 из 2)

                                                                                    Магнитола — Электросхема видеосистемы — Электросхема видеосистемы (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема видеосистемы (2 из 2)

                                                                                      Магнитола — Электросхема видеосистемы — Электросхема видеосистемы (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема магнитолы

                                                                                        # Электросхема магнитолы (1 из 5)

                                                                                        Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема магнитолы (2 из 5)

                                                                                          Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема магнитолы (3 из 5)

                                                                                            Магнитола — Электросхема магнитолы — Электросхема магнитолы (3 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема магнитолы (4 из 5)

                                                                                              Магнитола — Электросхема магнитолы — Электросхема магнитолы (4 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема магнитолы (5 из 5)

                                                                                                Магнитола — Электросхема магнитолы — Электросхема магнитолы (5 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                Компоненты на схеме

                                                                                                  Освещение салона

                                                                                                  # Электросхема освещения салона

                                                                                                  # Электросхема освещения салона (1 из 2)

                                                                                                  Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема освещения салона (2 из 2)

                                                                                                    Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема подсветки приборной панели

                                                                                                      # Электросхема подсветки приборной панели (1 из 2)

                                                                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема подсветки приборной панели (2 из 2)

                                                                                                        Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                        Компоненты на схеме

                                                                                                          Память

                                                                                                          # Электросхема зеркал памяти

                                                                                                          Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема регулируемой педали

                                                                                                            Память — Электросхема регулируемой педали — Электросхема регулируемой педали. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема сиденья памяти

                                                                                                              # Электросхема сиденья памяти (1 из 2)

                                                                                                              Память — Электросхема сиденья памяти — Электросхема сиденья памяти (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема сиденья памяти (2 из 2)

                                                                                                                Память — Электросхема сиденья памяти — Электросхема сиденья памяти (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                Компоненты на схеме

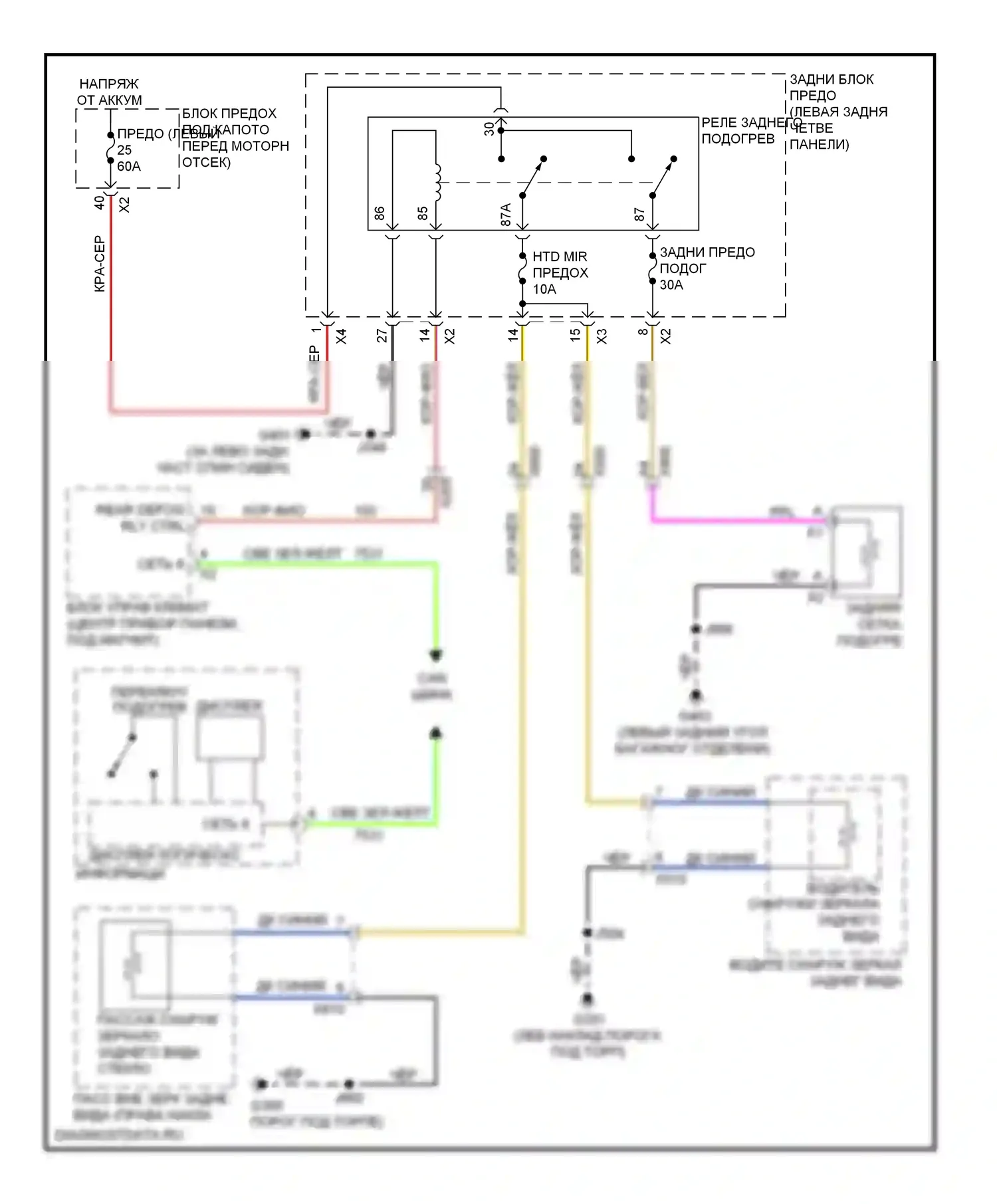

                                                                                                                  Подогрев стекол

                                                                                                                  # Электросхема подогрева стекол

                                                                                                                  Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                  Компоненты на схеме

                                                                                                                    Подушки безопасности

                                                                                                                    # Электросхема подушек безопасности

                                                                                                                    # Электросхема подушек безопасности (1 из 3)

                                                                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема подушек безопасности (2 из 3)

                                                                                                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема подушек безопасности (3 из 3)

                                                                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                        Компоненты на схеме

                                                                                                                          Предупреждение

                                                                                                                          # Электросхема помощников водителя

                                                                                                                          # Электросхема помощников водителя (1 из 2)

                                                                                                                          Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема помощников водителя (2 из 2)

                                                                                                                            Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                            Компоненты на схеме

                                                                                                                              Приборная панель

                                                                                                                              # Электросхема предупреждения столкновений

                                                                                                                              Приборная панель — Электросхема предупреждения столкновений — Электросхема предупреждения столкновений. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема приборной панели

                                                                                                                                # Электросхема приборной панели (1 из 2)

                                                                                                                                Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема приборной панели (2 из 2)

                                                                                                                                  Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    Сигнализация

                                                                                                                                    # Электросхема пассажирского ключа

                                                                                                                                    Сигнализация — Электросхема пассажирского ключа — Электросхема пассажирского ключа. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема с защитой от взлома, без пассивного бесключевого ввода

                                                                                                                                      # Электросхема с защитой от взлома, без пассивного бесключевого ввода (2 из 3)

                                                                                                                                      Сигнализация — Электросхема с защитой от взлома, без пассивного бесключевого ввода — Электросхема с защитой от взлома, без пассивного бесключевого ввода (2 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема с защитой от взлома, без пассивного бесключевого ввода (3 из 3)

                                                                                                                                        Сигнализация — Электросхема с защитой от взлома, без пассивного бесключевого ввода — Электросхема с защитой от взлома, без пассивного бесключевого ввода (3 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема с защитой от взлома, без пассивного бесключевого доступа

                                                                                                                                          # Электросхема с защитой от взлома, без пассивного бесключевого доступа (1 из 3)

                                                                                                                                          Сигнализация — Электросхема с защитой от взлома, без пассивного бесключевого доступа — Электросхема с защитой от взлома, без пассивного бесключевого доступа (1 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема с защитой от взлома, с пассивным вводом без ключа

                                                                                                                                            # Электросхема с защитой от взлома, с пассивным вводом без ключа (1 из 4)

                                                                                                                                            Сигнализация — Электросхема с защитой от взлома, с пассивным вводом без ключа — Электросхема с защитой от взлома, с пассивным вводом без ключа (1 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема с защитой от взлома, с пассивным вводом без ключа (2 из 4)

                                                                                                                                              Сигнализация — Электросхема с защитой от взлома, с пассивным вводом без ключа — Электросхема с защитой от взлома, с пассивным вводом без ключа (2 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема с защитой от взлома, с пассивным вводом без ключа (3 из 4)

                                                                                                                                                Сигнализация — Электросхема с защитой от взлома, с пассивным вводом без ключа — Электросхема с защитой от взлома, с пассивным вводом без ключа (3 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема с защитой от взлома, с пассивным вводом без ключа (4 из 4)

                                                                                                                                                  Сигнализация — Электросхема с защитой от взлома, с пассивным вводом без ключа — Электросхема с защитой от взлома, с пассивным вводом без ключа (4 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Сиденья

                                                                                                                                                    # Питание водительского сиденья электросхема

                                                                                                                                                    Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Поясничная электросхема водителя

                                                                                                                                                      Сиденья — Поясничная электросхема водителя — Поясничная электросхема водителя. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Поясничная электросхема пассажира

                                                                                                                                                        Сиденья — Поясничная электросхема пассажира — Поясничная электросхема пассажира. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема задних обогреваемых сидений

                                                                                                                                                          Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема передних обогреваемых сидений

                                                                                                                                                            Сиденья — Электросхема передних обогреваемых сидений — Электросхема передних обогреваемых сидений. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема рулевого колеса с подогревом

                                                                                                                                                              Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема сиденья питания для пассажиров

                                                                                                                                                                Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  Системы помощи водителю

                                                                                                                                                                  # Электросхема камеры заднего вида

                                                                                                                                                                  Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема мониторинга в слепой зоне

                                                                                                                                                                    Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема навигации

                                                                                                                                                                      # Электросхема навигации (1 из 5)

                                                                                                                                                                      Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема навигации (2 из 5)

                                                                                                                                                                        Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема навигации (3 из 5)

                                                                                                                                                                          Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема навигации (4 из 5)

                                                                                                                                                                            Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема навигации (5 из 5)

                                                                                                                                                                              Системы помощи водителю — Электросхема навигации — Электросхема навигации (5 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                # Электросхема парктроника

                                                                                                                                                                                Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Электросхема сигнализации о выезде с полосы движения

                                                                                                                                                                                  Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    Складная крыша/люк

                                                                                                                                                                                    # Электросхема складной крыши/люка

                                                                                                                                                                                    Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      Стартер/генератор

                                                                                                                                                                                      # Электросхема генератора

                                                                                                                                                                                      Стартер/генератор — Электросхема генератора — Электросхема генератора. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        # Электросхема стартера

                                                                                                                                                                                        Стартер/генератор — Электросхема стартера — Электросхема стартера. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          Стеклоподъемники

                                                                                                                                                                                          # Стеклоподъемники электросхема

                                                                                                                                                                                          Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            Точки подключения масс

                                                                                                                                                                                            # Электросхема точек подключения масс

                                                                                                                                                                                            # Электросхема точек подключения масс (1 из 5)

                                                                                                                                                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема точек подключения масс (2 из 5)

                                                                                                                                                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                # Электросхема точек подключения масс (3 из 5)

                                                                                                                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  # Электросхема точек подключения масс (4 из 5)

                                                                                                                                                                                                  Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема точек подключения масс (5 из 5)

                                                                                                                                                                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      Управление зеркалами заднего вида

                                                                                                                                                                                                      # Электросхема управления зеркалами заднего вида

                                                                                                                                                                                                      Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Электросхема электрохромного зеркала

                                                                                                                                                                                                        Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          Фары

                                                                                                                                                                                                          # Электросхема корректора фар

                                                                                                                                                                                                          Фары — Электросхема корректора фар — Электросхема корректора фар. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            # Электросхема фар, без разряда высокой интенсивности

                                                                                                                                                                                                            Фары — Электросхема фар, без разряда высокой интенсивности — Электросхема фар, без разряда высокой интенсивности. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Электросхема фар, с разрядом высокой интенсивности

                                                                                                                                                                                                              # Электросхема фар, с разрядом высокой интенсивности (1 из 2)

                                                                                                                                                                                                              Фары — Электросхема фар, с разрядом высокой интенсивности — Электросхема фар, с разрядом высокой интенсивности (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                # Электросхема фар, с разрядом высокой интенсивности (2 из 2)

                                                                                                                                                                                                                Фары — Электросхема фар, с разрядом высокой интенсивности — Электросхема фар, с разрядом высокой интенсивности (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  Фары и фонари

                                                                                                                                                                                                                  # Электросхема буксировки прицепа, без положений о прицепе большой грузоподъемности

                                                                                                                                                                                                                  Фары и фонари — Электросхема буксировки прицепа, без положений о прицепе большой грузоподъемности — Электросхема буксировки прицепа, без положений о прицепе большой грузоподъемности. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    # Электросхема буксировки прицепа, с положениями о прицепе большой грузоподъемности

                                                                                                                                                                                                                    Фары и фонари — Электросхема буксировки прицепа, с положениями о прицепе большой грузоподъемности — Электросхема буксировки прицепа, с положениями о прицепе большой грузоподъемности. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема фар и фонарей

                                                                                                                                                                                                                      # Электросхема фар и фонарей (1 из 2)

                                                                                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        # Электросхема фар и фонарей (2 из 2)

                                                                                                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема фонарей заднего хода

                                                                                                                                                                                                                          Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            Центральный замок

                                                                                                                                                                                                                            # Электросхема центрального замка, без пассивного бесключевого доступа

                                                                                                                                                                                                                            # Электросхема центрального замка, без пассивного бесключевого доступа (1 из 3)

                                                                                                                                                                                                                            Центральный замок — Электросхема центрального замка, без пассивного бесключевого доступа — Электросхема центрального замка, без пассивного бесключевого доступа (1 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              # Электросхема центрального замка, без пассивного бесключевого доступа (2 из 3)

                                                                                                                                                                                                                              Центральный замок — Электросхема центрального замка, без пассивного бесключевого доступа — Электросхема центрального замка, без пассивного бесключевого доступа (2 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                # Электросхема центрального замка, без пассивного бесключевого доступа (3 из 3)

                                                                                                                                                                                                                                Центральный замок — Электросхема центрального замка, без пассивного бесключевого доступа — Электросхема центрального замка, без пассивного бесключевого доступа (3 из 3). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  # Электросхема центрального замка, с пассивным бесключевым доступом

                                                                                                                                                                                                                                  # Электросхема центрального замка, с пассивным бесключевым доступом (1 из 4)

                                                                                                                                                                                                                                  Центральный замок — Электросхема центрального замка, с пассивным бесключевым доступом — Электросхема центрального замка, с пассивным бесключевым доступом (1 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    # Электросхема центрального замка, с пассивным бесключевым доступом (2 из 4)

                                                                                                                                                                                                                                    Центральный замок — Электросхема центрального замка, с пассивным бесключевым доступом — Электросхема центрального замка, с пассивным бесключевым доступом (2 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      # Электросхема центрального замка, с пассивным бесключевым доступом (3 из 4)

                                                                                                                                                                                                                                      Центральный замок — Электросхема центрального замка, с пассивным бесключевым доступом — Электросхема центрального замка, с пассивным бесключевым доступом (3 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        # Электросхема центрального замка, с пассивным бесключевым доступом (4 из 4)

                                                                                                                                                                                                                                        Центральный замок — Электросхема центрального замка, с пассивным бесключевым доступом — Электросхема центрального замка, с пассивным бесключевым доступом (4 из 4). Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          Электронная подвеска

                                                                                                                                                                                                                                          # Электросхема электронной подвески

                                                                                                                                                                                                                                          Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            Электроусилитель руля

                                                                                                                                                                                                                                            # Электросхема электроусилителя руля

                                                                                                                                                                                                                                            Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Cadillac SRX II рестайлинг (2012-2016)
                                                                                                                                                                                                                                            Компоненты на схеме
