Электросхемы BMW 3 серия G20/G21 рестайлинг (2022-2024)

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (2 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (3 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (4 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (5 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (6 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (7 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (8 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (9 из 10)

Войти

Компоненты на схеме

# Can шина электросхема (10 из 10)

Войти

Компоненты на схеме

Активные управление кузовом и подвеской

# Электросхема активных управление кузовом и подвеской

Войти

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Войти

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема бесконтактного открывания двери багажника

Войти

Компоненты на схеме

# Электросхема открытия багажника и лючка топливного бака

# Электросхема открытия багажника и лючка топливного бака (1 из 2)

Войти

Компоненты на схеме

# Электросхема открытия багажника и лючка топливного бака (2 из 2)

Войти

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Войти

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 3)

Войти

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 3)

Войти

Компоненты на схеме

# Электросхема блоков управления кузовом (3 из 3)

Войти

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 8)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 8)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 8)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 8)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 8)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 8)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 8)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 8)

Войти

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Войти

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0l turbo hybrid

# Электросхема двигателя 2.0l turbo hybrid (1 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (2 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (3 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (4 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (5 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (6 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (7 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (9 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (10 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (11 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (12 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (13 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid (14 из 14)

Войти

Компоненты на схеме

# Электросхема двигателя 2.0л турбо гибрид

# Электросхема двигателя 2.0л турбо гибрид (8 из 14)

Войти

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Войти

Компоненты на схеме

Клаксон

# Электросхема клаксона

Войти

Компоненты на схеме

Кондиционирование воздуха

# Электросхема автономного отопления

Войти

Компоненты на схеме

# Электросхема климат контроля

# Электросхема климат контроля (1 из 5)

Войти

Компоненты на схеме

# Электросхема климат контроля (2 из 5)

Войти

Компоненты на схеме

# Электросхема климат контроля (3 из 5)

Войти

Компоненты на схеме

# Электросхема климат контроля (4 из 5)

Войти

Компоненты на схеме

# Электросхема климат контроля (5 из 5)

Войти

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

Войти

Компоненты на схеме

# Электросхема заднего моста

Войти

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Войти

Компоненты на схеме

Магнитола

# Hifi электросхема магнитолы, без активного звукового оформления

# Hifi электросхема магнитолы, без активного звукового оформления (1 из 5)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, без активного звукового оформления (2 из 5)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, без активного звукового оформления (3 из 5)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, без активного звукового оформления (4 из 5)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, без активного звукового оформления (5 из 5)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, с активным звуковым оформлением

# Hifi электросхема магнитолы, с активным звуковым оформлением (1 из 6)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, с активным звуковым оформлением (2 из 6)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, с активным звуковым оформлением (3 из 6)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, с активным звуковым оформлением (4 из 6)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, с активным звуковым оформлением (5 из 6)

Войти

Компоненты на схеме

# Hifi электросхема магнитолы, с активным звуковым оформлением (6 из 6)

Войти

Компоненты на схеме

# Базовая магнитола, без активного звукового оформления

# Базовая магнитола, без активного звукового оформления (1 из 4)

Войти

Компоненты на схеме

# Базовая магнитола, без активного звукового оформления (3 из 4)

Войти

Компоненты на схеме

# Базовая магнитола, с активным звуковым оформлением

# Базовая магнитола, с активным звуковым оформлением (1 из 6)

Войти

Компоненты на схеме

# Базовая магнитола, с активным звуковым оформлением (2 из 6)

Войти

Компоненты на схеме

# Базовая магнитола, с активным звуковым оформлением (3 из 6)

Войти

Компоненты на схеме

# Базовая магнитола, с активным звуковым оформлением (4 из 6)

Войти

Компоненты на схеме

# Базовая магнитола, с активным звуковым оформлением (5 из 6)

Войти

Компоненты на схеме

# Базовая магнитола, с активным звуковым оформлением (6 из 6)

Войти

Компоненты на схеме

# Базовая магнитола электросхема, без активного звукового оформления

# Базовая магнитола электросхема, без активного звукового оформления (2 из 4)

Войти

Компоненты на схеме

# Базовая магнитола электросхема, без активного звукового оформления (4 из 4)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, базовая

# Электросхема аудиоблока приемника, базовая (1 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, базовая (2 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, базовая (3 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, базовая (4 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, базовая (5 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, базовая (6 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, базовая (7 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, высокий уровень

# Электросхема аудиоблока приемника, высокий уровень (1 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, высокий уровень (2 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, высокий уровень (3 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, высокий уровень (4 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, высокий уровень (5 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, высокий уровень (6 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, высокий уровень (7 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, средний уровень

# Электросхема аудиоблока приемника, средний уровень (1 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, средний уровень (2 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, средний уровень (3 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, средний уровень (4 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, средний уровень (5 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, средний уровень (6 из 7)

Войти

Компоненты на схеме

# Электросхема аудиоблока приемника, средний уровень (7 из 7)

Войти

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 4)

Войти

Компоненты на схеме

# Электросхема освещения салона (2 из 4)

Войти

Компоненты на схеме

# Электросхема освещения салона (3 из 4)

Войти

Компоненты на схеме

# Электросхема освещения салона (4 из 4)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели

Войти

Компоненты на схеме

Память

# Электросхема памяти зеркал, без функции lin bus

Войти

Компоненты на схеме

# Электросхема памяти зеркал, с функцией lin bus

Войти

Компоненты на схеме

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти пассажира

# Электросхема сиденья памяти пассажира (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти пассажира (2 из 2)

Войти

Компоненты на схеме

Подогрев стекол

# Электросхема заднего подогрева

Войти

Компоненты на схеме

# Электросхема обогреваемых зеркал, без функции шины lin

Войти

Компоненты на схеме

# Электросхема обогреваемых зеркал, с функцией шины lin

Войти

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности

Войти

Компоненты на схеме

# Электросхема подушек безопасности (1 из 4)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (2 из 4)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (3 из 4)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (4 из 4)

Войти

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Войти

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Войти

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Войти

Компоненты на схеме

Сигнализация

# Электросхема сигнализации и центрального запирания

# Электросхема сигнализации и центрального запирания (1 из 3)

Войти

Компоненты на схеме

# Электросхема сигнализации и центрального запирания (2 из 3)

Войти

Компоненты на схеме

# Электросхема сигнализации и центрального запирания (3 из 3)

Войти

Компоненты на схеме

# Электросхема системы бесключевого доступа

# Электросхема системы бесключевого доступа (1 из 2)

Войти

Компоненты на схеме

# Электросхема системы бесключевого доступа (2 из 2)

Войти

Компоненты на схеме

Сиденья

# Поясничная электросхема, без спинки

Войти

Компоненты на схеме

# Поясничная электросхема, со спинкой

Войти

Компоненты на схеме

# Электросхема вентиляции сиденья

# Электросхема вентиляции сиденья (1 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции сиденья (2 из 2)

Войти

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Войти

Компоненты на схеме

# Электросхема передних обогреваемых сидений, без памяти

Войти

Компоненты на схеме

# Электросхема передних обогреваемых сидений, с памятью

Войти

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Войти

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

Войти

Компоненты на схеме

# Электросхема спортивных сидений, без поясницы

Войти

Компоненты на схеме

# Электросхема спортивных сидений, с поясницей

Войти

Компоненты на схеме

Системы помощи водителю

# Электросхема задней камеры

Войти

Компоненты на схеме

# Электросхема камеры водителя

Войти

Компоненты на схеме

# Электросхема камеры кругового обзора

Войти

Компоненты на схеме

# Электросхема мониторинга в слепой зоне

# Электросхема мониторинга в слепой зоне (1 из 2)

Войти

Компоненты на схеме

# Электросхема мониторинга в слепой зоне (2 из 2)

Войти

Компоненты на схеме

# Электросхема навигации, базовая

# Электросхема навигации, базовая (1 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, базовой

# Электросхема навигации, базовой (2 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, базовой (3 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, базовой (4 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, базовой (5 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, базовой (6 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, базовой (7 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, без hifi магнитолы, с активным звуковым оформлением

# Электросхема навигации, без hifi магнитолы, с активным звуковым оформлением (1 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, без hifi магнитолы, с активным звуковым оформлением (2 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, без hifi магнитолы, с активным звуковым оформлением (3 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, без hifi магнитолы, с активным звуковым оформлением (5 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, без магнитолы hifi и активного звукового оформления

# Электросхема навигации, без магнитолы hifi и активного звукового оформления (1 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без магнитолы hifi и активного звукового оформления (2 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без магнитолы hifi и активного звукового оформления (3 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без магнитолы hifi и активного звукового оформления (4 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без магнитолы hifi, с активным звуковым оформлением

# Электросхема навигации, без магнитолы hifi, с активным звуковым оформлением (4 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, без магнитолы hifi, с активным звуковым оформлением (6 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, высокий уровень

# Электросхема навигации, высокий уровень (1 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, высокий уровень (2 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, высокий уровень (3 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, высокий уровень (4 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, высокий уровень (5 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, высокий уровень (6 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, высокий уровень (7 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, с hifi магнитолы и активное звуковое оформление

# Электросхема навигации, с hifi магнитолы и активное звуковое оформление (2 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, с hifi магнитолы и активное звуковое оформление (3 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, с hifi магнитолы и активное звуковое оформление (4 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, с hifi магнитолы и активное звуковое оформление (5 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, с hifi магнитолы и активное звуковое оформление (6 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, с hifi магнитолы и активным звуковым оформлением

# Электросхема навигации, с hifi магнитолы и активным звуковым оформлением (1 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, с магнитолой hifi, без активного звукового оформления

# Электросхема навигации, с магнитолой hifi, без активного звукового оформления (1 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с магнитолой hifi, без активного звукового оформления (2 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с магнитолой hifi, без активного звукового оформления (3 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с магнитолой hifi, без активного звукового оформления (4 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с магнитолой hifi, без активного звукового оформления (5 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, средний уровень

# Электросхема навигации, средний уровень (1 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, средний уровень (2 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, средний уровень (3 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, средний уровень (4 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, средний уровень (5 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, средний уровень (6 из 7)

Войти

Компоненты на схеме

# Электросхема навигации, средний уровень (7 из 7)

Войти

Компоненты на схеме

# Электросхема парктроника

Войти

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Войти

Компоненты на схеме

Складная крыша/люк

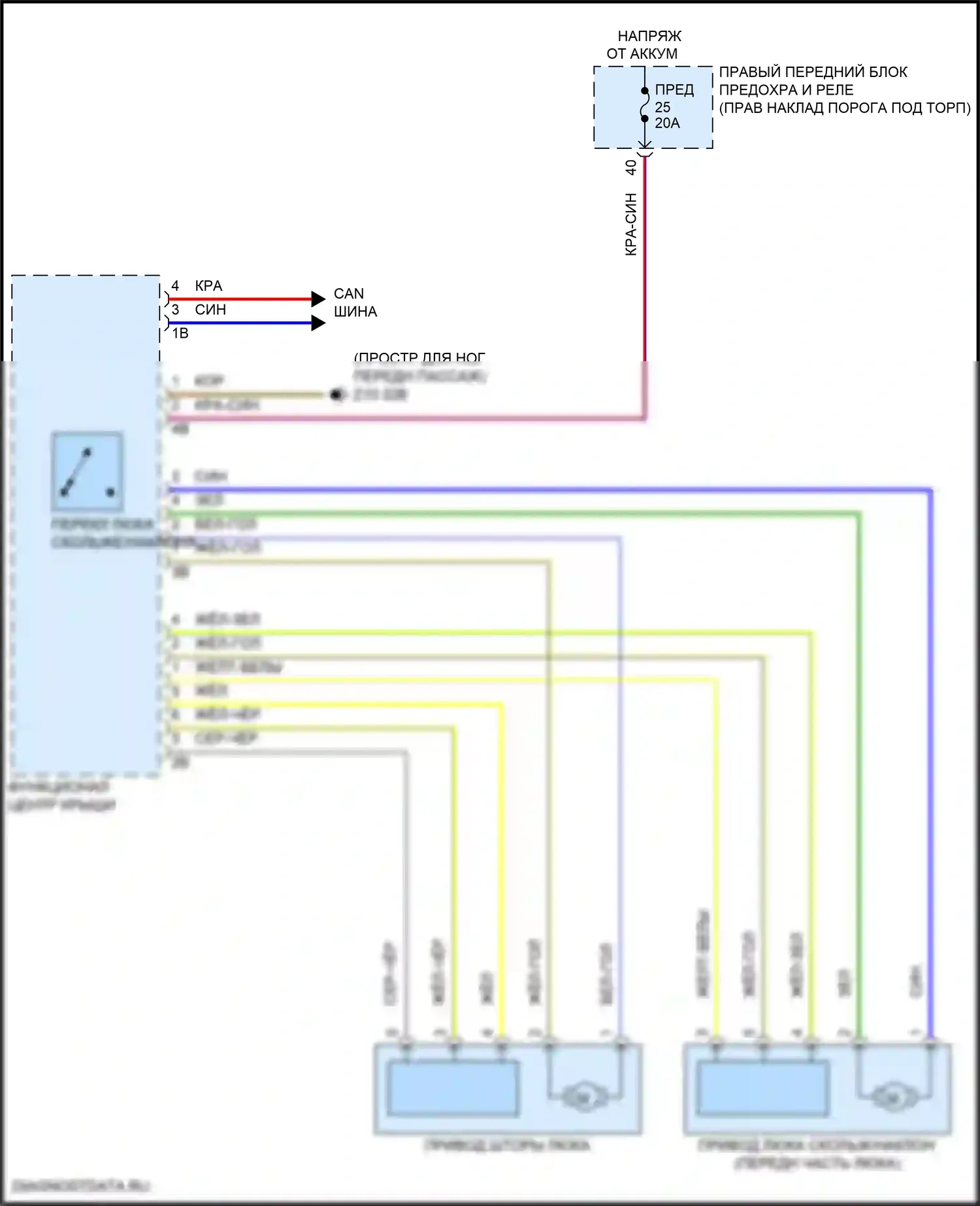

# Электросхема складной крыши/люка

Войти

Компоненты на схеме

Стартер/генератор

# Электросхема стартера/генератора

Войти

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Войти

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 7)

Войти

Компоненты на схеме

# Электросхема разводки массы (2 из 7)

Войти

Компоненты на схеме

# Электросхема разводки массы (3 из 7)

Войти

Компоненты на схеме

# Электросхема разводки массы (4 из 7)

Войти

Компоненты на схеме

# Электросхема разводки массы (5 из 7)

Войти

Компоненты на схеме

# Электросхема разводки массы (6 из 7)

Войти

Компоненты на схеме

# Электросхема распределения массы

# Электросхема распределения массы (7 из 7)

Войти

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Войти

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Войти

Компоненты на схеме

# Электросхема фар (2 из 2)

Войти

Компоненты на схеме

Фары и фонари

# Электросхема буксировки прицепа

Войти

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Войти

Компоненты на схеме

# Электросхема фонарей заднего хода

Войти

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка (2 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка (3 из 3)

Войти

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Войти

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Войти

Компоненты на схеме
