Электросхемы Audi RS5 8T рестайлинг (2012-2016)

34 системы 138 электросхем 1452 компонента

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 3)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 3)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема автоматической коробки передач (3 из 3)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема awd

Коробка передач — Электросхема awd — Электросхема awd. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Электроусилитель руля

# Электрический усилитель руля электросхема

Электроусилитель руля — Электрический усилитель руля электросхема — Электрический усилитель руля электросхема. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

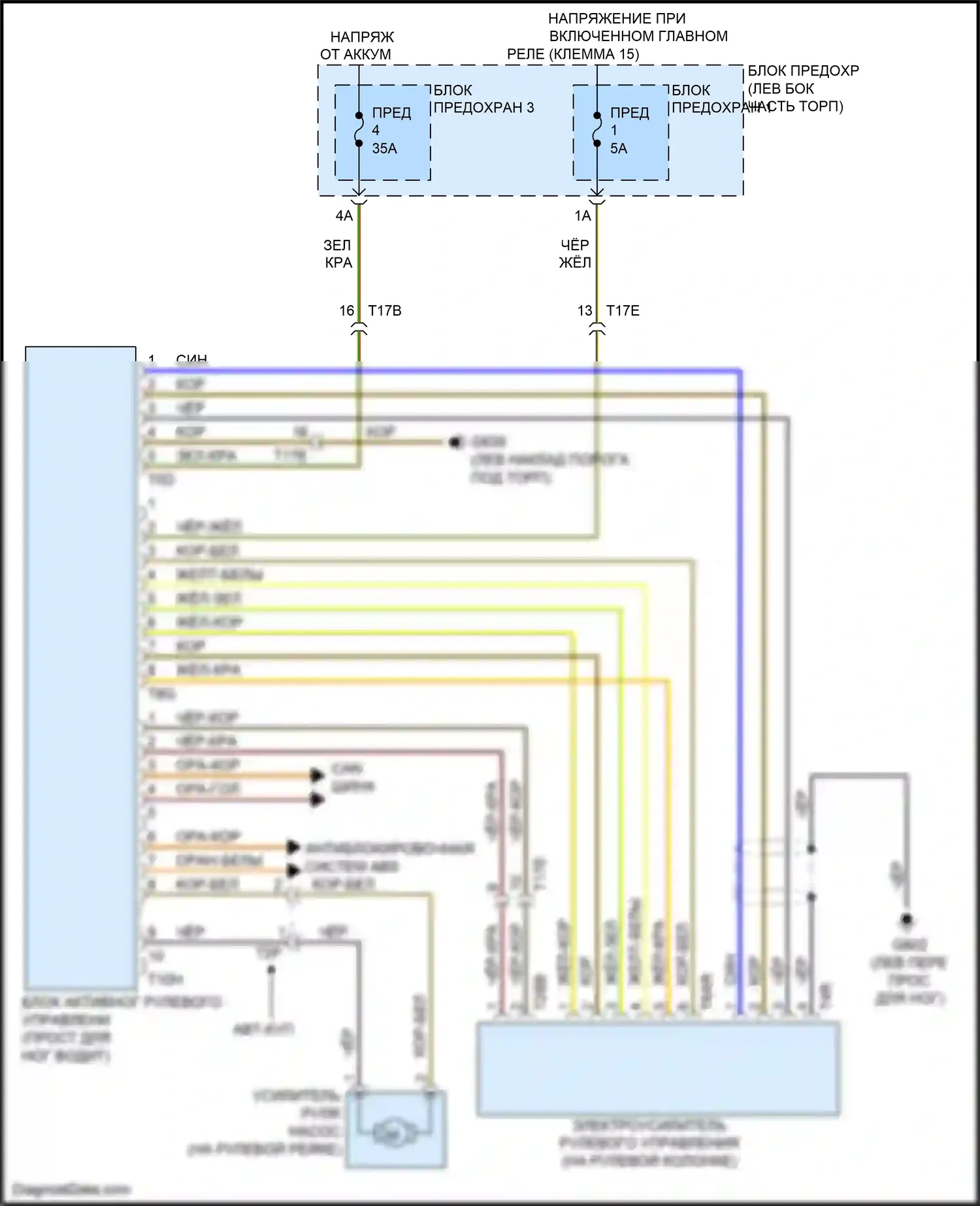

# Электросхема блока активного рулевого управления

Электроусилитель руля — Электросхема блока активного рулевого управления — Электросхема блока активного рулевого управления. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока управления электронными системами рулевой колонки

Электроусилитель руля — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Блоки управления кузовом

# Принципиальная электросхема центрального блока управления системой комфорта

Блоки управления кузовом — Принципиальная электросхема центрального блока управления системой комфорта — Принципиальная электросхема центрального блока управления системой комфорта. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока управления системами комфорта

Блоки управления кузовом — Электросхема блока управления системами комфорта — Электросхема блока управления системами комфорта. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Активные управление кузовом и подвеской

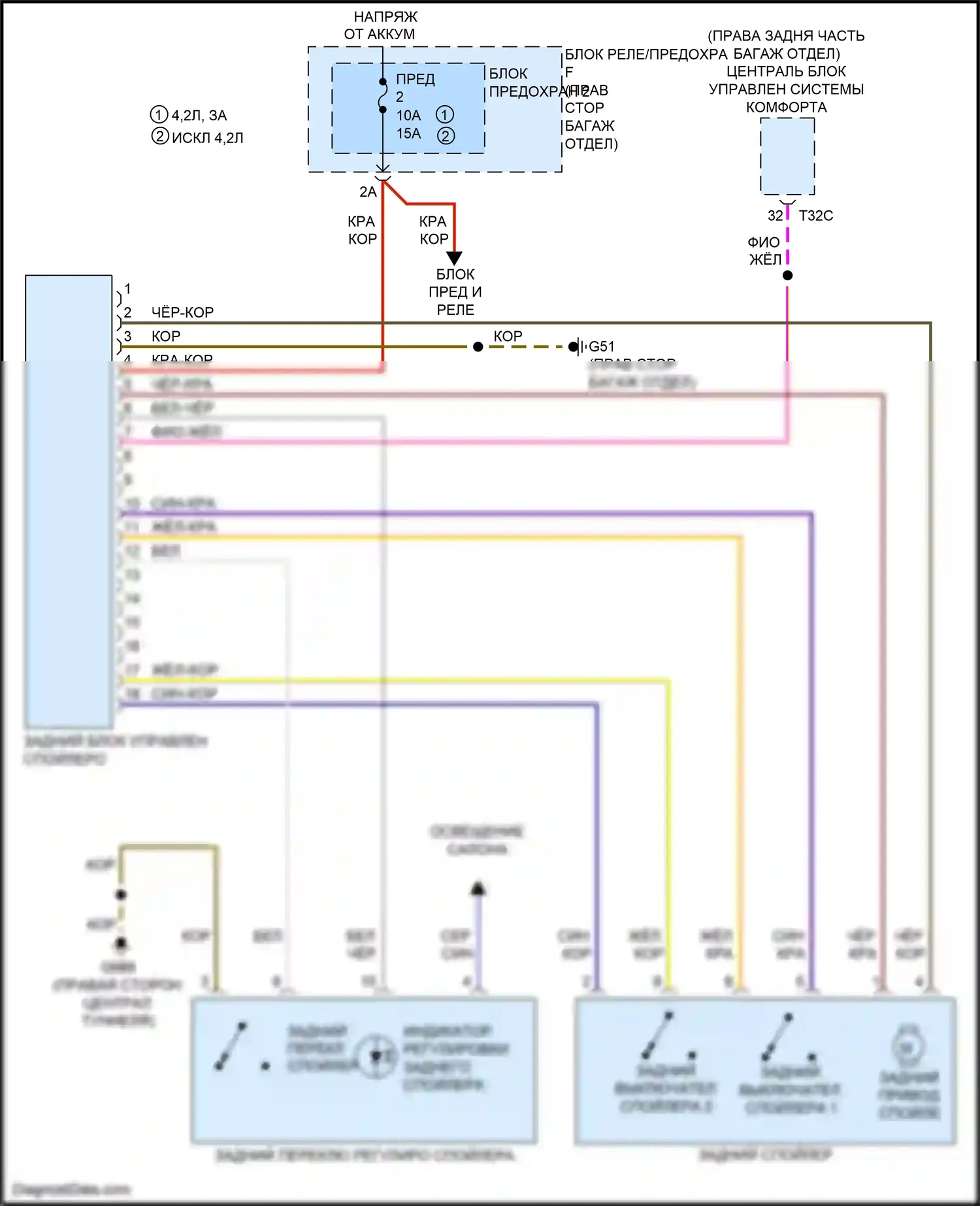

# Электросхема активных управление кузовом и подвеской

Активные управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 3)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 3)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 3)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия багажника и лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (8 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (9 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (9 из 9). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Управление зеркалами заднего вида

# Управление зеркалами заднего вида электросхема

# Управление зеркалами заднего вида электросхема (1 из 2)

Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Управление зеркалами заднего вида электросхема (2 из 2)

Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации, базовая информационно-развлекательная система

# Электросхема навигации, базовая информационно-развлекательная система (1 из 2)

Системы помощи водителю — Электросхема навигации, базовая информационно-развлекательная система — Электросхема навигации, базовая информационно-развлекательная система (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, базовая информационно-развлекательная система (2 из 2)

Системы помощи водителю — Электросхема навигации, базовая информационно-развлекательная система — Электросхема навигации, базовая информационно-развлекательная система (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, кабриолет стандарт mmi и базовый mmi

# Электросхема навигации, кабриолет стандарт mmi и базовый mmi (1 из 2)

Системы помощи водителю — Электросхема навигации, кабриолет стандарт mmi и базовый mmi — Электросхема навигации, кабриолет стандарт mmi и базовый mmi (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, кабриолет стандарт mmi и базовый mmi (2 из 2)

Системы помощи водителю — Электросхема навигации, кабриолет стандарт mmi и базовый mmi — Электросхема навигации, кабриолет стандарт mmi и базовый mmi (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, кабриолет премиум информационно-развлекательный

# Электросхема навигации, кабриолет премиум информационно-развлекательный (1 из 3)

Системы помощи водителю — Электросхема навигации, кабриолет премиум информационно-развлекательный — Электросхема навигации, кабриолет премиум информационно-развлекательный (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, кабриолет премиум информационно-развлекательный (2 из 3)

Системы помощи водителю — Электросхема навигации, кабриолет премиум информационно-развлекательный — Электросхема навигации, кабриолет премиум информационно-развлекательный (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, кабриолет премиум информационно-развлекательный (3 из 3)

Системы помощи водителю — Электросхема навигации, кабриолет премиум информационно-развлекательный — Электросхема навигации, кабриолет премиум информационно-развлекательный (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, кабриолет премиум mmi

# Электросхема навигации, кабриолет премиум mmi (1 из 2)

Системы помощи водителю — Электросхема навигации, кабриолет премиум mmi — Электросхема навигации, кабриолет премиум mmi (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, кабриолет премиум mmi (2 из 2)

Системы помощи водителю — Электросхема навигации, кабриолет премиум mmi — Электросхема навигации, кабриолет премиум mmi (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, стандартные информационно-развлекательные системы

# Электросхема навигации, стандартные информационно-развлекательные системы (1 из 2)

Системы помощи водителю — Электросхема навигации, стандартные информационно-развлекательные системы — Электросхема навигации, стандартные информационно-развлекательные системы (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, стандартные информационно-развлекательные системы (2 из 2)

Системы помощи водителю — Электросхема навигации, стандартные информационно-развлекательные системы — Электросхема навигации, стандартные информационно-развлекательные системы (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блока управления интерфейсом позиционирования транспортного средства

Системы помощи водителю — Электросхема блока управления интерфейсом позиционирования транспортного средства — Электросхема блока управления интерфейсом позиционирования транспортного средства. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, купе премиум информационно-развлекательная

# Электросхема навигации, купе премиум информационно-развлекательная (1 из 2)

Системы помощи водителю — Электросхема навигации, купе премиум информационно-развлекательная — Электросхема навигации, купе премиум информационно-развлекательная (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, купе премиум информационно-развлекательная (2 из 2)

Системы помощи водителю — Электросхема навигации, купе премиум информационно-развлекательная — Электросхема навигации, купе премиум информационно-развлекательная (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, купе премиум mmi

# Электросхема навигации, купе премиум mmi (1 из 2)

Системы помощи водителю — Электросхема навигации, купе премиум mmi — Электросхема навигации, купе премиум mmi (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, купе премиум mmi (2 из 2)

Системы помощи водителю — Электросхема навигации, купе премиум mmi — Электросхема навигации, купе премиум mmi (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, купе стандарт mmi

Системы помощи водителю — Электросхема навигации, купе стандарт mmi — Электросхема навигации, купе стандарт mmi. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема навигации, купе basic mmi

Системы помощи водителю — Электросхема навигации, купе basic mmi — Электросхема навигации, купе basic mmi. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Сиденья

# Электросхема передних обогреваемых сидений, купе без памяти

Сиденья — Электросхема передних обогреваемых сидений, купе без памяти — Электросхема передних обогреваемых сидений, купе без памяти. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема передних обогреваемых сидений, кабриолет с памятью

Сиденья — Электросхема передних обогреваемых сидений, кабриолет с памятью — Электросхема передних обогреваемых сидений, кабриолет с памятью. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема заднего подогрева сидений, кабриолет

Сиденья — Электросхема заднего подогрева сидений, кабриолет — Электросхема заднего подогрева сидений, кабриолет. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема передних обогреваемых сидений, купе с памятью

Сиденья — Электросхема передних обогреваемых сидений, купе с памятью — Электросхема передних обогреваемых сидений, купе с памятью. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема задних обогреваемых сидений, купе

Сиденья — Электросхема задних обогреваемых сидений, купе — Электросхема задних обогреваемых сидений, купе. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема передних обогреваемых сидений, кабриолет без памяти

Сиденья — Электросхема передних обогреваемых сидений, кабриолет без памяти — Электросхема передних обогреваемых сидений, кабриолет без памяти. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Антиблокировочная система abs электросхема (3 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Фары

# Электросхема фар, с би-ксеноном, без фар на поворотах

# Электросхема фар, с би-ксеноном, без фар на поворотах (1 из 2)

Фары — Электросхема фар, с би-ксеноном, без фар на поворотах — Электросхема фар, с би-ксеноном, без фар на поворотах (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема фар, с би-ксеноном, без фар на поворотах (2 из 2)

Фары — Электросхема фар, с би-ксеноном, без фар на поворотах — Электросхема фар, с би-ксеноном, без фар на поворотах (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема фар, с биксеноном, с поворотными фарами

# Электросхема фар, с биксеноном, с поворотными фарами (1 из 2)

Фары — Электросхема фар, с биксеноном, с поворотными фарами — Электросхема фар, с биксеноном, с поворотными фарами (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема фар, с биксеноном, с поворотными фарами (2 из 2)

Фары — Электросхема фар, с биксеноном, с поворотными фарами — Электросхема фар, с биксеноном, с поворотными фарами (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема фар, без биксеноновых фар

Фары — Электросхема фар, без биксеноновых фар — Электросхема фар, без биксеноновых фар. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Блокировка селектора

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема рулевой колонки

Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Магнитола

# Электросхема мультимедийного интерфейса

# Электросхема мультимедийного интерфейса (1 из 2)

Магнитола — Электросхема мультимедийного интерфейса — Электросхема мультимедийного интерфейса (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема мультимедийного интерфейса (2 из 2)

Магнитола — Электросхема мультимедийного интерфейса — Электросхема мультимедийного интерфейса (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Большинство электросхем подключения шины данных

Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Структурная электросхема звукового привода

Магнитола — Структурная электросхема звукового привода — Структурная электросхема звукового привода. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Радиосхема, кабриолет премиум информационно-развлекательный

# Радиосхема, кабриолет премиум информационно-развлекательный (1 из 3)

Магнитола — Радиосхема, кабриолет премиум информационно-развлекательный — Радиосхема, кабриолет премиум информационно-развлекательный (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Радиосхема, кабриолет премиум информационно-развлекательный (2 из 3)

Магнитола — Радиосхема, кабриолет премиум информационно-развлекательный — Радиосхема, кабриолет премиум информационно-развлекательный (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Радиосхема, кабриолет премиум информационно-развлекательный (3 из 3)

Магнитола — Радиосхема, кабриолет премиум информационно-развлекательный — Радиосхема, кабриолет премиум информационно-развлекательный (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема радиосистемы, базовая информационно-развлекательная система

# Электросхема радиосистемы, базовая информационно-развлекательная система (1 из 2)

Магнитола — Электросхема радиосистемы, базовая информационно-развлекательная система — Электросхема радиосистемы, базовая информационно-развлекательная система (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема радиосистемы, базовая информационно-развлекательная система (2 из 2)

Магнитола — Электросхема радиосистемы, базовая информационно-развлекательная система — Электросхема радиосистемы, базовая информационно-развлекательная система (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, купе стандарт mmi

Магнитола — Электросхема магнитола, купе стандарт mmi — Электросхема магнитола, купе стандарт mmi. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, кабриолет стандартный mmi и базовый mmi

# Электросхема магнитола, кабриолет стандартный mmi и базовый mmi (1 из 2)

Магнитола — Электросхема магнитола, кабриолет стандартный mmi и базовый mmi — Электросхема магнитола, кабриолет стандартный mmi и базовый mmi (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, кабриолет стандартный mmi и базовый mmi (2 из 2)

Магнитола — Электросхема магнитола, кабриолет стандартный mmi и базовый mmi — Электросхема магнитола, кабриолет стандартный mmi и базовый mmi (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, кабриолет премиум mmi

# Электросхема магнитола, кабриолет премиум mmi (2 из 2)

Магнитола — Электросхема магнитола, кабриолет премиум mmi — Электросхема магнитола, кабриолет премиум mmi (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема радиосистемы, стандартная информационно-развлекательная система

# Электросхема радиосистемы, стандартная информационно-развлекательная система (1 из 2)

Магнитола — Электросхема радиосистемы, стандартная информационно-развлекательная система — Электросхема радиосистемы, стандартная информационно-развлекательная система (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема радиосистемы, стандартная информационно-развлекательная система (2 из 2)

Магнитола — Электросхема радиосистемы, стандартная информационно-развлекательная система — Электросхема радиосистемы, стандартная информационно-развлекательная система (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, купе премиум информационно-развлекательная

# Электросхема магнитола, купе премиум информационно-развлекательная (1 из 2)

Магнитола — Электросхема магнитола, купе премиум информационно-развлекательная — Электросхема магнитола, купе премиум информационно-развлекательная (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, купе премиум информационно-развлекательная (2 из 2)

Магнитола — Электросхема магнитола, купе премиум информационно-развлекательная — Электросхема магнитола, купе премиум информационно-развлекательная (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Радиосхема, кабриолет премиум mmi

# Радиосхема, кабриолет премиум mmi (1 из 2)

Магнитола — Радиосхема, кабриолет премиум mmi — Радиосхема, кабриолет премиум mmi (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, купе basic mmi

Магнитола — Электросхема магнитола, купе basic mmi — Электросхема магнитола, купе basic mmi. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, купе премиум mmi

# Электросхема магнитола, купе премиум mmi (1 из 2)

Магнитола — Электросхема магнитола, купе премиум mmi — Электросхема магнитола, купе премиум mmi (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема магнитола, купе премиум mmi (2 из 2)

Магнитола — Электросхема магнитола, купе премиум mmi — Электросхема магнитола, купе премиум mmi (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Память

# Электросхема памяти зеркал

# Электросхема памяти зеркал (1 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема памяти зеркал (2 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема сиденья памяти пассажира

# Электросхема сиденья памяти пассажира (1 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема сиденья памяти пассажира (2 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 3)

Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Can шина электросхема (2 из 3)

Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Can шина электросхема (3 из 3)

Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема разводки массы (2 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Складная крыша/люк

# Электросхема люка

Складная крыша/люк — Электросхема люка — Электросхема люка. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема со складной крышей

# Электросхема со складной крышей (1 из 2)

Складная крыша/люк — Электросхема со складной крышей — Электросхема со складной крышей (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема со складной крышей (2 из 2)

Складная крыша/люк — Электросхема со складной крышей — Электросхема со складной крышей (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема стартера

# Электросхема стартера (1 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема стартера (2 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема подогрева форсунки

Дворники и омыватели — Электросхема подогрева форсунки — Электросхема подогрева форсунки. Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля, комфорт

# Электросхема климат контроля, комфорт (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля, комфорт — Электросхема климат контроля, комфорт (1 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема климат контроля, комфорт (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля, комфорт — Электросхема климат контроля, комфорт (2 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема климат контроля, комфорт (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля, комфорт — Электросхема климат контроля, комфорт (3 из 3). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема климат контроля, базовая

# Электросхема климат контроля, базовая (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля, базовая — Электросхема климат контроля, базовая (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема климат контроля, базовая (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля, базовая — Электросхема климат контроля, базовая (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

# Электросхема вентилятора охлаждения (1 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (1 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема вентилятора охлаждения (2 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (2 из 2). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

Двигатель

# Электросхема двигателя 4.2l

# Электросхема двигателя 4.2l (1 из 7)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (1 из 7). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема двигателя 4.2l (2 из 7)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (2 из 7). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема двигателя 4.2l (3 из 7)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (3 из 7). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема двигателя 4.2l (4 из 7)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (4 из 7). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема двигателя 4.2l (5 из 7)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (5 из 7). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема двигателя 4.2l (6 из 7)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (6 из 7). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме

# Электросхема двигателя 4.2l (7 из 7)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (7 из 7). Audi RS5 8T рестайлинг (2012-2016)

Компоненты на схеме
