Электросхемы Audi Q5 II рестайлинг (2020-2024)

34 системы 193 электросхемы 1571 компонент

Фары и фонари

# Электросхема внешних светильников

# Электросхема внешних светильников (1 из 7)

Фары и фонари — Электросхема внешних светильников — Электросхема внешних светильников (1 из 7). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема внешних светильников (2 из 7)

Фары и фонари — Электросхема внешних светильников — Электросхема внешних светильников (2 из 7). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема внешних светильников (3 из 7)

Фары и фонари — Электросхема внешних светильников — Электросхема внешних светильников (3 из 7). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема внешних светильников (4 из 7)

Фары и фонари — Электросхема внешних светильников — Электросхема внешних светильников (4 из 7). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема внешних светильников (5 из 7)

Фары и фонари — Электросхема внешних светильников — Электросхема внешних светильников (5 из 7). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема внешних светильников (6 из 7)

Фары и фонари — Электросхема внешних светильников — Электросхема внешних светильников (6 из 7). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема внешних светильников (7 из 7)

Фары и фонари — Электросхема внешних светильников — Электросхема внешних светильников (7 из 7). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема буксировки прицепа

# Электросхема буксировки прицепа (1 из 2)

Фары и фонари — Электросхема буксировки прицепа — Электросхема буксировки прицепа (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема буксировки прицепа (2 из 2)

Фары и фонари — Электросхема буксировки прицепа — Электросхема буксировки прицепа (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Коробка передач

# Электросхема awd, с векторизацией крутящего момента

Коробка передач — Электросхема awd, с векторизацией крутящего момента — Электросхема awd, с векторизацией крутящего момента. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема awd, без векторизации крутящего момента

Коробка передач — Электросхема awd, без векторизации крутящего момента — Электросхема awd, без векторизации крутящего момента. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

# Электросхема вентилятора охлаждения (1 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема вентилятора охлаждения (2 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации, без усилителя

# Электросхема навигации, без усилителя (1 из 4)

Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (1 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя (2 из 4)

Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (2 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя (3 из 4)

Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (3 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя (4 из 4)

Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (4 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем

# Электросхема навигации, с усилителем (1 из 5)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (1 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем (2 из 5)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (2 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем (3 из 5)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (3 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем (4 из 5)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (4 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем (5 из 5)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (5 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

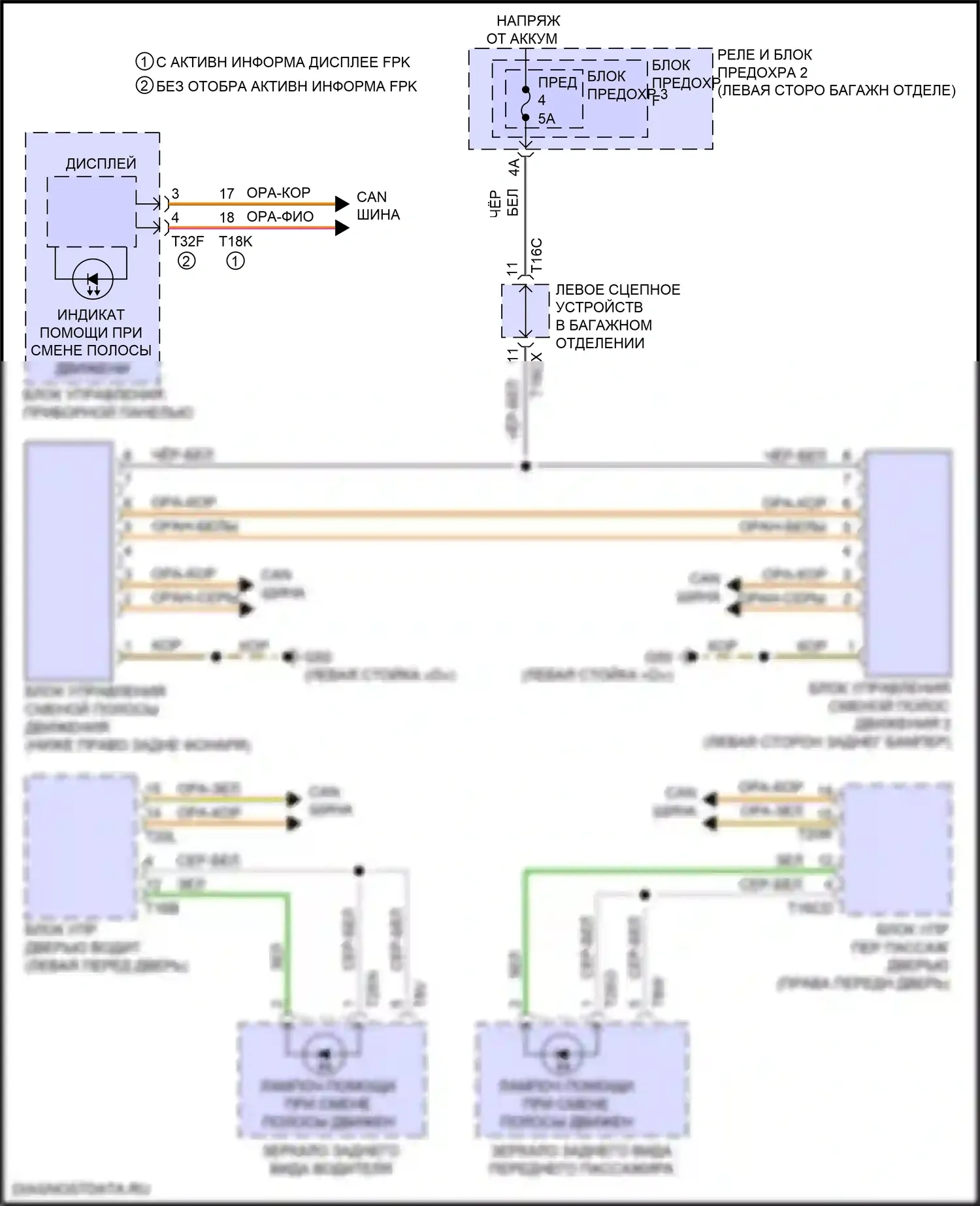

# Электросхема помощи при смене полосы движения

Системы помощи водителю — Электросхема помощи при смене полосы движения — Электросхема помощи при смене полосы движения. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема парктроника, без параллельной парковки

# Электросхема парктроника, без параллельной парковки (1 из 2)

Системы помощи водителю — Электросхема парктроника, без параллельной парковки — Электросхема парктроника, без параллельной парковки (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема парктроника, без параллельной парковки (2 из 2)

Системы помощи водителю — Электросхема парктроника, без параллельной парковки — Электросхема парктроника, без параллельной парковки (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема парктроника, с параллельной парковкой

# Электросхема парктроника, с параллельной парковкой (1 из 2)

Системы помощи водителю — Электросхема парктроника, с параллельной парковкой — Электросхема парктроника, с параллельной парковкой (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема парктроника, с параллельной парковкой (2 из 2)

Системы помощи водителю — Электросхема парктроника, с параллельной парковкой — Электросхема парктроника, с параллельной парковкой (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема периферийной камеры

Системы помощи водителю — Электросхема периферийной камеры — Электросхема периферийной камеры. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема экстренного вызова

Системы помощи водителю — Электросхема экстренного вызова — Электросхема экстренного вызова. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока управления системами комфорта

# Электросхема блока управления системами комфорта (1 из 2)

Блоки управления кузовом — Электросхема блока управления системами комфорта — Электросхема блока управления системами комфорта (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока управления системами комфорта (2 из 2)

Блоки управления кузовом — Электросхема блока управления системами комфорта — Электросхема блока управления системами комфорта (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока управления электронными системами рулевой колонки

# Электросхема блока управления электронными системами рулевой колонки (1 из 2)

Блоки управления кузовом — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока управления электронными системами рулевой колонки (2 из 2)

Блоки управления кузовом — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Принципиальная электросхема центрального блока управления системой комфорта

Блоки управления кузовом — Принципиальная электросхема центрального блока управления системой комфорта — Принципиальная электросхема центрального блока управления системой комфорта. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Сиденья

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сидений

# Электросхема сидений (1 из 2)

Сиденья — Электросхема сидений — Электросхема сидений (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сидений (2 из 2)

Сиденья — Электросхема сидений — Электросхема сидений (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема обогреваемых сидений, без вентиляции

# Электросхема обогреваемых сидений, без вентиляции (1 из 2)

Сиденья — Электросхема обогреваемых сидений, без вентиляции — Электросхема обогреваемых сидений, без вентиляции (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема обогреваемых сидений, без вентиляции (2 из 2)

Сиденья — Электросхема обогреваемых сидений, без вентиляции — Электросхема обогреваемых сидений, без вентиляции (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема обогреваемых сидений, с вентиляцией

# Электросхема обогреваемых сидений, с вентиляцией (1 из 2)

Сиденья — Электросхема обогреваемых сидений, с вентиляцией — Электросхема обогреваемых сидений, с вентиляцией (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема обогреваемых сидений, с вентиляцией (2 из 2)

Сиденья — Электросхема обогреваемых сидений, с вентиляцией — Электросхема обогреваемых сидений, с вентиляцией (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Многоконтурное сиденье электросхема

Сиденья — Многоконтурное сиденье электросхема — Многоконтурное сиденье электросхема. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера

# Электросхема стартера (1 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема стартера (2 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Управление зеркалами заднего вида

# Управление зеркалами заднего вида электросхема

# Управление зеркалами заднего вида электросхема (1 из 2)

Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Управление зеркалами заднего вида электросхема (2 из 2)

Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Блокировка селектора

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема рулевой колонки

Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Освещение салона

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (4 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (4 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона

# Электросхема освещения салона (1 из 6)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона (2 из 6)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона (3 из 6)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона (4 из 6)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (4 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона (5 из 6)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (5 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона (6 из 6)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (6 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

# Электросхема электронной подвески (1 из 2)

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема электронной подвески (2 из 2)

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, с усилителем

# Электросхема магнитолы, с усилителем (1 из 5)

Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (1 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем (2 из 5)

Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (2 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем (3 из 5)

Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (3 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем (4 из 5)

Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (4 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем (5 из 5)

Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (5 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема мультимедий заднего сиденья

Магнитола — Электросхема мультимедий заднего сиденья — Электросхема мультимедий заднего сиденья. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя

# Электросхема магнитолы, без усилителя (1 из 4)

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (1 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя (2 из 4)

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (2 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя (3 из 4)

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (3 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя (4 из 4)

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (4 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема тв-тюнера

Магнитола — Электросхема тв-тюнера — Электросхема тв-тюнера. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Большинство электросхем подключения шины данных

Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 3). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 3). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (3 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 3). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Фары

# Электросхема фар, без ксенона, с матричным лучом

# Электросхема фар, без ксенона, с матричным лучом (1 из 2)

Фары — Электросхема фар, без ксенона, с матричным лучом — Электросхема фар, без ксенона, с матричным лучом (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар, без ксенона, с матричным лучом (2 из 2)

Фары — Электросхема фар, без ксенона, с матричным лучом — Электросхема фар, без ксенона, с матричным лучом (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар, без ксенона и матричного луча

# Электросхема фар, без ксенона и матричного луча (1 из 2)

Фары — Электросхема фар, без ксенона и матричного луча — Электросхема фар, без ксенона и матричного луча (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар, без ксенона и матричного луча (2 из 2)

Фары — Электросхема фар, без ксенона и матричного луча — Электросхема фар, без ксенона и матричного луча (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар, с ксеноном

# Электросхема фар, с ксеноном (1 из 2)

Фары — Электросхема фар, с ксеноном — Электросхема фар, с ксеноном (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар, с ксеноном (2 из 2)

Фары — Электросхема фар, с ксеноном — Электросхема фар, с ксеноном (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели, без дисплея активной информации fpk

# Электросхема приборной панели, без дисплея активной информации fpk (1 из 2)

Приборная панель — Электросхема приборной панели, без дисплея активной информации fpk — Электросхема приборной панели, без дисплея активной информации fpk (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема приборной панели, без дисплея активной информации fpk (2 из 2)

Приборная панель — Электросхема приборной панели, без дисплея активной информации fpk — Электросхема приборной панели, без дисплея активной информации fpk (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема приборной панели, с активным информационным дисплеем fpk

# Электросхема приборной панели, с активным информационным дисплеем fpk (1 из 2)

Приборная панель — Электросхема приборной панели, с активным информационным дисплеем fpk — Электросхема приборной панели, с активным информационным дисплеем fpk (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема приборной панели, с активным информационным дисплеем fpk (2 из 2)

Приборная панель — Электросхема приборной панели, с активным информационным дисплеем fpk — Электросхема приборной панели, с активным информационным дисплеем fpk (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Сигнализация

# Электросхема системы бесключевого доступа

# Электросхема системы бесключевого доступа (1 из 2)

Сигнализация — Электросхема системы бесключевого доступа — Электросхема системы бесключевого доступа (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема системы бесключевого доступа (2 из 2)

Сигнализация — Электросхема системы бесключевого доступа — Электросхема системы бесключевого доступа (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 5)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 5)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (3 из 5)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (4 из 5)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (4 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (5 из 5)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (5 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия багажника и лючка топливного бака

# Электросхема открытия багажника и лючка топливного бака (1 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема открытия багажника и лючка топливного бака (2 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Дворники и омыватели

# Электросхема подогрева форсунки

Дворники и омыватели — Электросхема подогрева форсунки — Электросхема подогрева форсунки. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 8)

Can шина — Can шина электросхема — Can шина электросхема (1 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (2 из 8)

Can шина — Can шина электросхема — Can шина электросхема (2 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (3 из 8)

Can шина — Can шина электросхема — Can шина электросхема (3 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (4 из 8)

Can шина — Can шина электросхема — Can шина электросхема (4 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (5 из 8)

Can шина — Can шина электросхема — Can шина электросхема (5 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (6 из 8)

Can шина — Can шина электросхема — Can шина электросхема (6 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (7 из 8)

Can шина — Can шина электросхема — Can шина электросхема (7 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (8 из 8)

Can шина — Can шина электросхема — Can шина электросхема (8 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля, с климатом

# Электросхема климат контроля, с климатом (1 из 4)

Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (1 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, с климатом (2 из 4)

Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (2 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, с климатом (3 из 4)

Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (3 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, с климатом (4 из 4)

Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (4 из 4). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подстаканника с подогревом и охлаждением

Кондиционирование воздуха — Электросхема подстаканника с подогревом и охлаждением — Электросхема подстаканника с подогревом и охлаждением. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, без climat

# Электросхема климат контроля, без climat (3 из 5)

Кондиционирование воздуха — Электросхема климат контроля, без climat — Электросхема климат контроля, без climat (3 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, без climat (4 из 5)

Кондиционирование воздуха — Электросхема климат контроля, без climat — Электросхема климат контроля, без climat (4 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, без climat (5 из 5)

Кондиционирование воздуха — Электросхема климат контроля, без climat — Электросхема климат контроля, без climat (5 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, без климата

# Электросхема климат контроля, без климата (1 из 5)

Кондиционирование воздуха — Электросхема климат контроля, без климата — Электросхема климат контроля, без климата (1 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля, без климата (2 из 5)

Кондиционирование воздуха — Электросхема климат контроля, без климата — Электросхема климат контроля, без климата (2 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема датчика износа тормозов

Предупреждение — Электросхема датчика износа тормозов — Электросхема датчика износа тормозов. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 10)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (2 из 10)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (3 из 10)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (4 из 10)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (5 из 10)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (8 из 10)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (8 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема распределения массы

# Электросхема распределения массы (6 из 10)

Точки подключения масс — Электросхема распределения массы — Электросхема распределения массы (6 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема распределения массы (7 из 10)

Точки подключения масс — Электросхема распределения массы — Электросхема распределения массы (7 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема распределения массы (9 из 10)

Точки подключения масс — Электросхема распределения массы — Электросхема распределения массы (9 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема распределения массы (10 из 10)

Точки подключения масс — Электросхема распределения массы — Электросхема распределения массы (10 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 5)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 5)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 5)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (4 из 5)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (5 из 5)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (5 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Подогрев стекол

# Электросхема заднего подогрева и обогреваемых зеркал

Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал — Электросхема заднего подогрева и обогреваемых зеркал. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема обогреваемого лобового стекла

Подогрев стекол — Электросхема обогреваемого лобового стекла — Электросхема обогреваемого лобового стекла. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Память

# Электросхема памяти зеркал

# Электросхема памяти зеркал (1 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема памяти зеркал (2 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сиденья памяти водителя

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (2 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (3 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (4 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (5 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (5 из 5). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Активные управление кузовом и подвеской

# Электросхема активных управление кузовом и подвеской, с s вариантом

Активные управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской, с s вариантом — Электросхема активных управление кузовом и подвеской, с s вариантом. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема активных управление кузовом и подвеской, без варианта s

Активные управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской, без варианта s — Электросхема активных управление кузовом и подвеской, без варианта s. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Электроусилитель руля

# Электросхема рулевой колонки с силовым наклоном

Электроусилитель руля — Электросхема рулевой колонки с силовым наклоном — Электросхема рулевой колонки с силовым наклоном. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока активного рулевого управления

Электроусилитель руля — Электросхема блока активного рулевого управления — Электросхема блока активного рулевого управления. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электрический усилитель руля электросхема

Электроусилитель руля — Электрический усилитель руля электросхема — Электрический усилитель руля электросхема. Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса

# Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (6 из 9)

Двигатель — Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (6 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (7 из 9)

Двигатель — Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (7 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (9 из 9)

Двигатель — Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигателя 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (9 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva

# Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (2 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (2 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (3 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (3 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (4 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (4 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (5 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (5 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (8 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема управления двигателем, dpva (8 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (1 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (1 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (6 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (6 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (7 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (7 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (9 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (9 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (10 из 10)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, dpva (10 из 10). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (1 из 9)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (1 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (2 из 9)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (2 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (3 из 9)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (3 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (4 из 9)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (4 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (5 из 9)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (5 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (8 из 9)

Двигатель — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса — Электросхема двигатель 2.0л турбо гибрид, электросхема органов управления двигателем, дмса (8 из 9). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (1 из 8)

Двигатель — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (1 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (2 из 8)

Двигатель — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (2 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (4 из 8)

Двигатель — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (4 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (5 из 8)

Двигатель — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (5 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (6 из 8)

Двигатель — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (6 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (7 из 8)

Двигатель — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (7 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (8 из 8)

Двигатель — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы — Электросхема двигателя 2.0l turbo hybrid, электросхема гибридной системы (8 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо гибрид, электросхема гибридной системы

# Электросхема двигателя 2.0л турбо гибрид, электросхема гибридной системы (3 из 8)

Двигатель — Электросхема двигателя 2.0л турбо гибрид, электросхема гибридной системы — Электросхема двигателя 2.0л турбо гибрид, электросхема гибридной системы (3 из 8). Audi Q5 II рестайлинг (2020-2024)

Компоненты на схеме
