Электросхемы Acura TSX I (2003-2008)

31 система 79 электросхем 1152 компонента
Содержание — 31 система, 79 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Acura TSX I (2003-2008)
Компоненты на схеме

    # Электросхема шины высокого/низкого уровня

    Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня. Acura TSX I (2003-2008)
    Компоненты на схеме

      Антиблокировочная система abs

      # Антиблокировочная система abs электросхема

      # Антиблокировочная система abs электросхема (1 из 2)

      Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Acura TSX I (2003-2008)
      Компоненты на схеме

        # Антиблокировочная система abs электросхема (2 из 2)

        Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Acura TSX I (2003-2008)
        Компоненты на схеме

          Багажник, задняя дверь, лючок топливного бака

          # Электросхема багажника, двери багажника, лючка топливного бака

          Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака — Электросхема багажника, двери багажника, лючка топливного бака. Acura TSX I (2003-2008)
          Компоненты на схеме

            Блокировка селектора

            # Электросхема блокировки селектора

            Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Acura TSX I (2003-2008)
            Компоненты на схеме

              # Электросхема обратной блокировки

              Блокировка селектора — Электросхема обратной блокировки — Электросхема обратной блокировки. Acura TSX I (2003-2008)
              Компоненты на схеме

                Блоки управления кузовом

                # Электросхема блоков управления кузовом

                Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Acura TSX I (2003-2008)
                Компоненты на схеме

                  Блок предохранителей и реле

                  # Электросхема блока предохранителей реле

                  # Электросхема блока предохранителей реле (1 из 4)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Acura TSX I (2003-2008)
                  Компоненты на схеме

                    # Электросхема блока предохранителей реле (2 из 4)

                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Acura TSX I (2003-2008)
                    Компоненты на схеме

                      # Электросхема блока предохранителей реле (3 из 4)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Acura TSX I (2003-2008)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле (4 из 4)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Acura TSX I (2003-2008)
                        Компоненты на схеме

                          Вентилятор охлаждения

                          # Электросхема вентилятора охлаждения

                          Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Acura TSX I (2003-2008)
                          Компоненты на схеме

                            Двигатель

                            # Электросхема двигателя 2.4л

                            # Электросхема двигателя 2.4л (1 из 4)

                            Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (1 из 4). Acura TSX I (2003-2008)
                            Компоненты на схеме

                              # Электросхема двигателя 2.4л (2 из 4)

                              Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (2 из 4). Acura TSX I (2003-2008)
                              Компоненты на схеме

                                # Электросхема двигателя 2.4л (3 из 4)

                                Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (3 из 4). Acura TSX I (2003-2008)
                                Компоненты на схеме

                                  # Электросхема двигателя 2.4л (4 из 4)

                                  Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (4 из 4). Acura TSX I (2003-2008)
                                  Компоненты на схеме

                                    Дворники и омыватели

                                    # Дворники и омыватели электросхема

                                    Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Acura TSX I (2003-2008)
                                    Компоненты на схеме

                                      Клаксон

                                      # Электросхема клаксона

                                      Клаксон — Электросхема клаксона — Электросхема клаксона. Acura TSX I (2003-2008)
                                      Компоненты на схеме

                                        Кондиционирование воздуха

                                        # Электросхема кондиционера

                                        # Электросхема кондиционера (1 из 3)

                                        Кондиционирование воздуха — Электросхема кондиционера — Электросхема кондиционера (1 из 3). Acura TSX I (2003-2008)
                                        Компоненты на схеме

                                          # Электросхема кондиционера (2 из 3)

                                          Кондиционирование воздуха — Электросхема кондиционера — Электросхема кондиционера (2 из 3). Acura TSX I (2003-2008)
                                          Компоненты на схеме

                                            # Электросхема кондиционера (3 из 3)

                                            Кондиционирование воздуха — Электросхема кондиционера — Электросхема кондиционера (3 из 3). Acura TSX I (2003-2008)
                                            Компоненты на схеме

                                              Коробка передач

                                              # Электросхема коробки передач

                                              # Электросхема коробки передач (1 из 2)

                                              Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). Acura TSX I (2003-2008)
                                              Компоненты на схеме

                                                # Электросхема коробки передач (2 из 2)

                                                Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). Acura TSX I (2003-2008)
                                                Компоненты на схеме

                                                  Круиз-контроль

                                                  # Электросхема круиз-контроля

                                                  # Электросхема круиз-контроля (1 из 2)

                                                  Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Acura TSX I (2003-2008)
                                                  Компоненты на схеме

                                                    # Электросхема круиз-контроля (2 из 2)

                                                    Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Acura TSX I (2003-2008)
                                                    Компоненты на схеме

                                                      Магнитола

                                                      # Dvd-плеер электросхема, с кассетой или mp3-плеер

                                                      # Dvd-плеер электросхема, с кассетой или mp3-плеер (2 из 3)

                                                      Магнитола — Dvd-плеер электросхема, с кассетой или mp3-плеер — Dvd-плеер электросхема, с кассетой или mp3-плеер (2 из 3). Acura TSX I (2003-2008)
                                                      Компоненты на схеме

                                                        # Dvd-плеер электросхема, с кассетой или mp3-плеер (3 из 3)

                                                        Магнитола — Dvd-плеер электросхема, с кассетой или mp3-плеер — Dvd-плеер электросхема, с кассетой или mp3-плеер (3 из 3). Acura TSX I (2003-2008)
                                                        Компоненты на схеме

                                                          # Электросхема dvd-плеера, без кассеты или mp3-плеера

                                                          # Электросхема dvd-плеера, без кассеты или mp3-плеера (1 из 3)

                                                          Магнитола — Электросхема dvd-плеера, без кассеты или mp3-плеера — Электросхема dvd-плеера, без кассеты или mp3-плеера (1 из 3). Acura TSX I (2003-2008)
                                                          Компоненты на схеме

                                                            # Электросхема dvd-плеера, без кассеты или mp3-плеера (2 из 3)

                                                            Магнитола — Электросхема dvd-плеера, без кассеты или mp3-плеера — Электросхема dvd-плеера, без кассеты или mp3-плеера (2 из 3). Acura TSX I (2003-2008)
                                                            Компоненты на схеме

                                                              # Электросхема dvd-плеера, без кассеты или mp3-плеера (3 из 3)

                                                              Магнитола — Электросхема dvd-плеера, без кассеты или mp3-плеера — Электросхема dvd-плеера, без кассеты или mp3-плеера (3 из 3). Acura TSX I (2003-2008)
                                                              Компоненты на схеме

                                                                # Электросхема dvd-плеера, с кассетой или mp3-плеером

                                                                # Электросхема dvd-плеера, с кассетой или mp3-плеером (1 из 3)

                                                                Магнитола — Электросхема dvd-плеера, с кассетой или mp3-плеером — Электросхема dvd-плеера, с кассетой или mp3-плеером (1 из 3). Acura TSX I (2003-2008)
                                                                Компоненты на схеме

                                                                  # Электросхема магнитолы, без кассеты или mp3-плеера

                                                                  # Электросхема магнитолы, без кассеты или mp3-плеера (1 из 3)

                                                                  Магнитола — Электросхема магнитолы, без кассеты или mp3-плеера — Электросхема магнитолы, без кассеты или mp3-плеера (1 из 3). Acura TSX I (2003-2008)
                                                                  Компоненты на схеме

                                                                    # Электросхема магнитолы, без кассеты или mp3-плеера (2 из 3)

                                                                    Магнитола — Электросхема магнитолы, без кассеты или mp3-плеера — Электросхема магнитолы, без кассеты или mp3-плеера (2 из 3). Acura TSX I (2003-2008)
                                                                    Компоненты на схеме

                                                                      # Электросхема магнитолы, без кассеты или mp3-плеера (3 из 3)

                                                                      Магнитола — Электросхема магнитолы, без кассеты или mp3-плеера — Электросхема магнитолы, без кассеты или mp3-плеера (3 из 3). Acura TSX I (2003-2008)
                                                                      Компоненты на схеме

                                                                        # Электросхема магнитолы, с кассетой или mp3-плеером

                                                                        # Электросхема магнитолы, с кассетой или mp3-плеером (1 из 3)

                                                                        Магнитола — Электросхема магнитолы, с кассетой или mp3-плеером — Электросхема магнитолы, с кассетой или mp3-плеером (1 из 3). Acura TSX I (2003-2008)
                                                                        Компоненты на схеме

                                                                          # Электросхема магнитолы, с кассетой или mp3-плеером (2 из 3)

                                                                          Магнитола — Электросхема магнитолы, с кассетой или mp3-плеером — Электросхема магнитолы, с кассетой или mp3-плеером (2 из 3). Acura TSX I (2003-2008)
                                                                          Компоненты на схеме

                                                                            # Электросхема магнитолы, с кассетой или mp3-плеером (3 из 3)

                                                                            Магнитола — Электросхема магнитолы, с кассетой или mp3-плеером — Электросхема магнитолы, с кассетой или mp3-плеером (3 из 3). Acura TSX I (2003-2008)
                                                                            Компоненты на схеме

                                                                              Освещение салона

                                                                              # Электросхема освещения салона

                                                                              Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Acura TSX I (2003-2008)
                                                                              Компоненты на схеме

                                                                                # Электросхема подсветки приборной панели

                                                                                # Электросхема подсветки приборной панели (1 из 2)

                                                                                Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Acura TSX I (2003-2008)
                                                                                Компоненты на схеме

                                                                                  # Электросхема подсветки приборной панели (2 из 2)

                                                                                  Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Acura TSX I (2003-2008)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема таймера входного светофора

                                                                                    Освещение салона — Электросхема таймера входного светофора — Электросхема таймера входного светофора. Acura TSX I (2003-2008)
                                                                                    Компоненты на схеме

                                                                                      Память

                                                                                      # Электросхема систем памяти

                                                                                      # Электросхема систем памяти (1 из 2)

                                                                                      Память — Электросхема систем памяти — Электросхема систем памяти (1 из 2). Acura TSX I (2003-2008)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема систем памяти (2 из 2)

                                                                                        Память — Электросхема систем памяти — Электросхема систем памяти (2 из 2). Acura TSX I (2003-2008)
                                                                                        Компоненты на схеме

                                                                                          Подогрев стекол

                                                                                          # Электросхема заднего подогрева

                                                                                          Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Acura TSX I (2003-2008)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема обогреваемых зеркал

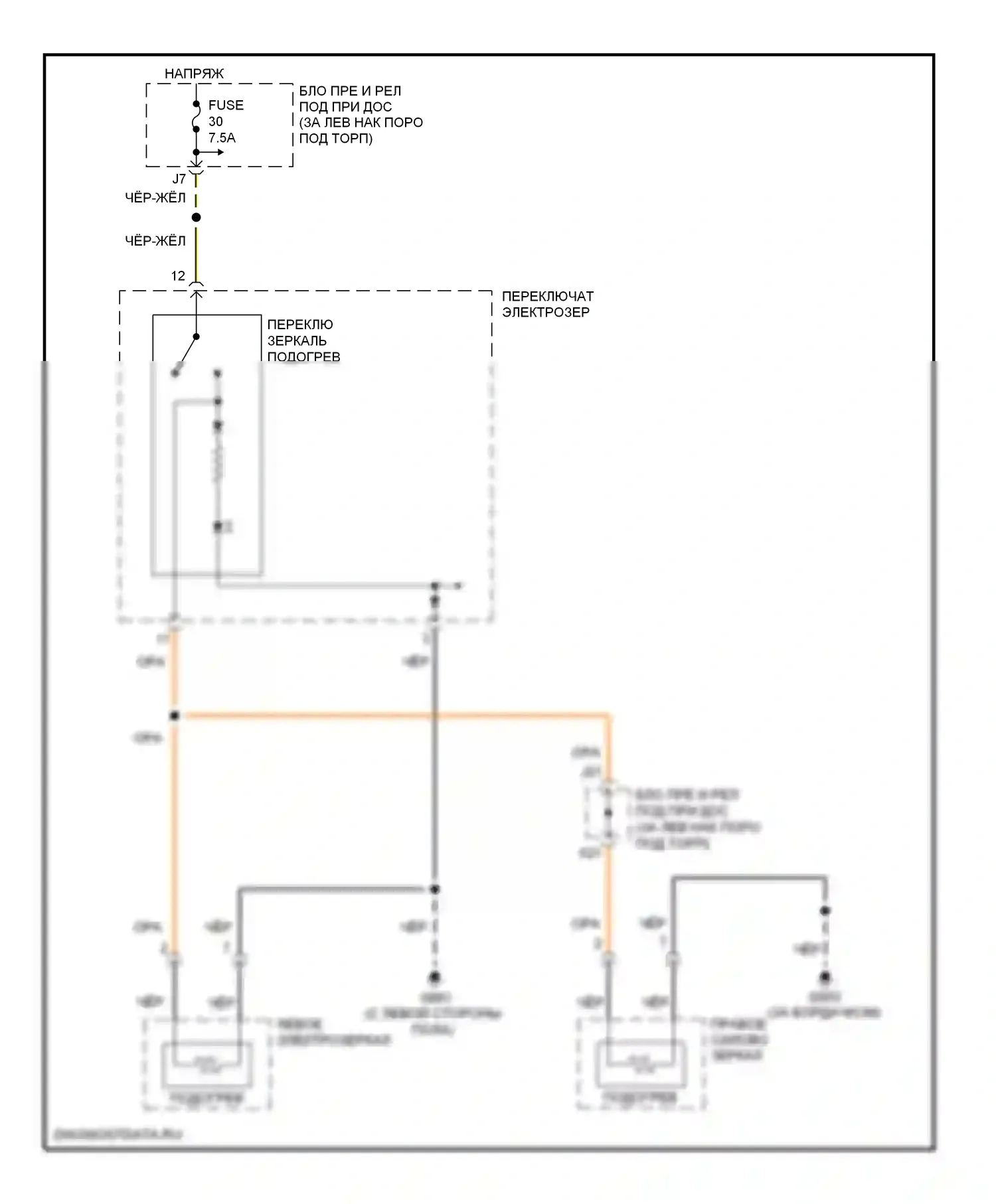

                                                                                            Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Acura TSX I (2003-2008)
                                                                                            Компоненты на схеме

                                                                                              Подушки безопасности

                                                                                              # Электросхема подушек безопасности

                                                                                              # Электросхема подушек безопасности (1 из 3)

                                                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Acura TSX I (2003-2008)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема подушек безопасности (2 из 3)

                                                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Acura TSX I (2003-2008)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема подушек безопасности (3 из 3)

                                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Acura TSX I (2003-2008)
                                                                                                  Компоненты на схеме

                                                                                                    Предупреждение

                                                                                                    # Электросхема помощников водителя

                                                                                                    Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Acura TSX I (2003-2008)
                                                                                                    Компоненты на схеме

                                                                                                      Приборная панель

                                                                                                      # Электросхема приборной панели

                                                                                                      # Электросхема приборной панели (1 из 2)

                                                                                                      Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Acura TSX I (2003-2008)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема приборной панели (2 из 2)

                                                                                                        Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Acura TSX I (2003-2008)
                                                                                                        Компоненты на схеме

                                                                                                          Сигнализация

                                                                                                          # Электросхема защиты от взлома

                                                                                                          # Электросхема защиты от взлома (1 из 2)

                                                                                                          Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Acura TSX I (2003-2008)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема защиты от взлома (2 из 2)

                                                                                                            Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Acura TSX I (2003-2008)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема иммобилайзера

                                                                                                              Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Acura TSX I (2003-2008)
                                                                                                              Компоненты на схеме

                                                                                                                Сиденья

                                                                                                                # Электросхема обогреваемых сидений

                                                                                                                Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Acura TSX I (2003-2008)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема сиденья питания пассажира

                                                                                                                  Сиденья — Электросхема сиденья питания пассажира — Электросхема сиденья питания пассажира. Acura TSX I (2003-2008)
                                                                                                                  Компоненты на схеме

                                                                                                                    Системы помощи водителю

                                                                                                                    # Электросхема навигации

                                                                                                                    # Электросхема навигации (1 из 2)

                                                                                                                    Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 2). Acura TSX I (2003-2008)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема навигации (2 из 2)

                                                                                                                      Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 2). Acura TSX I (2003-2008)
                                                                                                                      Компоненты на схеме

                                                                                                                        Складная крыша/люк

                                                                                                                        # Электросхема складной крыши/люка

                                                                                                                        Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Acura TSX I (2003-2008)
                                                                                                                        Компоненты на схеме

                                                                                                                          Стартер/генератор

                                                                                                                          # Электросхема генератора

                                                                                                                          Стартер/генератор — Электросхема генератора — Электросхема генератора. Acura TSX I (2003-2008)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема стартера

                                                                                                                            Стартер/генератор — Электросхема стартера — Электросхема стартера. Acura TSX I (2003-2008)
                                                                                                                            Компоненты на схеме

                                                                                                                              Стеклоподъемники

                                                                                                                              # Электросхема стеклоподъемников

                                                                                                                              # Электросхема стеклоподъемников (1 из 2)

                                                                                                                              Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Acura TSX I (2003-2008)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема стеклоподъемников (2 из 2)

                                                                                                                                Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Acura TSX I (2003-2008)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Точки подключения масс

                                                                                                                                  # Электросхема точек подключения масс

                                                                                                                                  # Электросхема точек подключения масс (1 из 4)

                                                                                                                                  Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Acura TSX I (2003-2008)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема точек подключения масс (2 из 4)

                                                                                                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Acura TSX I (2003-2008)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема точек подключения масс (3 из 4)

                                                                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Acura TSX I (2003-2008)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема точек подключения масс (4 из 4)

                                                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Acura TSX I (2003-2008)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          Управление зеркалами заднего вида

                                                                                                                                          # Электросхема автоматического дневного/ночного зеркала

                                                                                                                                          Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Acura TSX I (2003-2008)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема управления зеркалами заднего вида

                                                                                                                                            Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Acura TSX I (2003-2008)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Фары

                                                                                                                                              # Электросхема противотуманной фары, приспособление

                                                                                                                                              Фары — Электросхема противотуманной фары, приспособление — Электросхема противотуманной фары, приспособление. Acura TSX I (2003-2008)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема фар, без дрели

                                                                                                                                                Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Acura TSX I (2003-2008)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема фар, с дрелью

                                                                                                                                                  Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью. Acura TSX I (2003-2008)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Фары и фонари

                                                                                                                                                    # Электросхема фар и фонарей

                                                                                                                                                    # Электросхема фар и фонарей (1 из 2)

                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Acura TSX I (2003-2008)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема фар и фонарей (2 из 2)

                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Acura TSX I (2003-2008)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема фонарей заднего хода, автоматическая коробка передач

                                                                                                                                                        Фары и фонари — Электросхема фонарей заднего хода, автоматическая коробка передач — Электросхема фонарей заднего хода, автоматическая коробка передач. Acura TSX I (2003-2008)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема фонарей заднего хода, механическая коробка передач

                                                                                                                                                          Фары и фонари — Электросхема фонарей заднего хода, механическая коробка передач — Электросхема фонарей заднего хода, механическая коробка передач. Acura TSX I (2003-2008)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            Центральный замок

                                                                                                                                                            # Электросхема центрального замка

                                                                                                                                                            # Электросхема центрального замка (1 из 2)

                                                                                                                                                            Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Acura TSX I (2003-2008)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема центрального замка (2 из 2)

                                                                                                                                                              Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Acura TSX I (2003-2008)
                                                                                                                                                              Компоненты на схеме
