Электросхемы Acura RDX II рестайлинг (2015-2018)

32 системы 120 электросхем 1118 компонентов
Содержание — 32 системы, 120 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Acura RDX II рестайлинг (2015-2018)
Компоненты на схеме

    # Can шина электросхема (2 из 4)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Acura RDX II рестайлинг (2015-2018)
    Компоненты на схеме

      # Can шина электросхема (3 из 4)

      Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Acura RDX II рестайлинг (2015-2018)
      Компоненты на схеме

        # Can шина электросхема (4 из 4)

        Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Acura RDX II рестайлинг (2015-2018)
        Компоненты на схеме

          Антиблокировочная система abs

          # Антиблокировочная система abs электросхема

          # Антиблокировочная система abs электросхема (1 из 2)

          Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Acura RDX II рестайлинг (2015-2018)
          Компоненты на схеме

            # Антиблокировочная система abs электросхема (2 из 2)

            Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Acura RDX II рестайлинг (2015-2018)
            Компоненты на схеме

              Багажник, задняя дверь, лючок топливного бака

              # Электросхема силовой двери багажника

              # Электросхема силовой двери багажника (1 из 2)

              Багажник, задняя дверь, лючок топливного бака — Электросхема силовой двери багажника — Электросхема силовой двери багажника (1 из 2). Acura RDX II рестайлинг (2015-2018)
              Компоненты на схеме

                # Электросхема силовой двери багажника (2 из 2)

                Багажник, задняя дверь, лючок топливного бака — Электросхема силовой двери багажника — Электросхема силовой двери багажника (2 из 2). Acura RDX II рестайлинг (2015-2018)
                Компоненты на схеме

                  Блокировка селектора

                  # Электросхема блокировки селектора

                  Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Acura RDX II рестайлинг (2015-2018)
                  Компоненты на схеме

                    Блоки управления кузовом

                    # Электросхема блоков управления кузовом

                    Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Acura RDX II рестайлинг (2015-2018)
                    Компоненты на схеме

                      Блок предохранителей и реле

                      # Электросхема блока предохранителей реле

                      # Электросхема блока предохранителей реле (1 из 6)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Acura RDX II рестайлинг (2015-2018)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле (2 из 6)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Acura RDX II рестайлинг (2015-2018)
                        Компоненты на схеме

                          # Электросхема блока предохранителей реле (3 из 6)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Acura RDX II рестайлинг (2015-2018)
                          Компоненты на схеме

                            # Электросхема блока предохранителей реле (4 из 6)

                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Acura RDX II рестайлинг (2015-2018)
                            Компоненты на схеме

                              # Электросхема блока предохранителей реле (5 из 6)

                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Acura RDX II рестайлинг (2015-2018)
                              Компоненты на схеме

                                # Электросхема блока предохранителей реле (6 из 6)

                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Acura RDX II рестайлинг (2015-2018)
                                Компоненты на схеме

                                  Вентилятор охлаждения

                                  # Электросхема вентилятора охлаждения

                                  Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Acura RDX II рестайлинг (2015-2018)
                                  Компоненты на схеме

                                    Двигатель

                                    # Электросхема двигателя 3.5l

                                    # Электросхема двигателя 3.5l (1 из 9)

                                    Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 9). Acura RDX II рестайлинг (2015-2018)
                                    Компоненты на схеме

                                      # Электросхема двигателя 3.5l (2 из 9)

                                      Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 9). Acura RDX II рестайлинг (2015-2018)
                                      Компоненты на схеме

                                        # Электросхема двигателя 3.5l (3 из 9)

                                        Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 9). Acura RDX II рестайлинг (2015-2018)
                                        Компоненты на схеме

                                          # Электросхема двигателя 3.5l (4 из 9)

                                          Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 9). Acura RDX II рестайлинг (2015-2018)
                                          Компоненты на схеме

                                            # Электросхема двигателя 3.5l (5 из 9)

                                            Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 9). Acura RDX II рестайлинг (2015-2018)
                                            Компоненты на схеме

                                              # Электросхема двигателя 3.5l (6 из 9)

                                              Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (6 из 9). Acura RDX II рестайлинг (2015-2018)
                                              Компоненты на схеме

                                                # Электросхема двигателя 3.5l (7 из 9)

                                                Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (7 из 9). Acura RDX II рестайлинг (2015-2018)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 3.5l (8 из 9)

                                                  Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (8 из 9). Acura RDX II рестайлинг (2015-2018)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя 3.5l (9 из 9)

                                                    Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (9 из 9). Acura RDX II рестайлинг (2015-2018)
                                                    Компоненты на схеме

                                                      Дворники и омыватели

                                                      # Электросхема задних дворников и омывателей

                                                      Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Acura RDX II рестайлинг (2015-2018)
                                                      Компоненты на схеме

                                                        # Электросхема передних дворников и омывателей

                                                        # Электросхема передних дворников и омывателей (1 из 2)

                                                        Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                        Компоненты на схеме

                                                          # Электросхема передних дворников и омывателей (2 из 2)

                                                          Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                          Компоненты на схеме

                                                            Клаксон

                                                            # Электросхема клаксона

                                                            Клаксон — Электросхема клаксона — Электросхема клаксона. Acura RDX II рестайлинг (2015-2018)
                                                            Компоненты на схеме

                                                              Кондиционирование воздуха

                                                              # Электросхема климат контроля

                                                              # Электросхема климат контроля (1 из 3)

                                                              Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Acura RDX II рестайлинг (2015-2018)
                                                              Компоненты на схеме

                                                                # Электросхема климат контроля (2 из 3)

                                                                Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                Компоненты на схеме

                                                                  # Электросхема климат контроля (3 из 3)

                                                                  Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                  Компоненты на схеме

                                                                    Коробка передач

                                                                    # Электросхема awd

                                                                    Коробка передач — Электросхема awd — Электросхема awd. Acura RDX II рестайлинг (2015-2018)
                                                                    Компоненты на схеме

                                                                      # Электросхема автоматической коробки передач

                                                                      # Электросхема автоматической коробки передач (1 из 3)

                                                                      Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                      Компоненты на схеме

                                                                        # Электросхема автоматической коробки передач (2 из 3)

                                                                        Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                        Компоненты на схеме

                                                                          # Электросхема автоматической коробки передач (3 из 3)

                                                                          Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (3 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                          Компоненты на схеме

                                                                            Круиз-контроль

                                                                            # Электросхема круиз-контроля

                                                                            # Электросхема круиз-контроля (1 из 2)

                                                                            Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                            Компоненты на схеме

                                                                              # Электросхема круиз-контроля (2 из 2)

                                                                              Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                              Компоненты на схеме

                                                                                Магнитола

                                                                                # Магнитола, без навигации

                                                                                # Магнитола, без навигации (1 из 5)

                                                                                Магнитола — Магнитола, без навигации — Магнитола, без навигации (1 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                Компоненты на схеме

                                                                                  # Магнитола, с навигацией

                                                                                  # Магнитола, с навигацией (1 из 5)

                                                                                  Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (1 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                  Компоненты на схеме

                                                                                    # Магнитола, с навигацией (3 из 5)

                                                                                    Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (3 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                    Компоненты на схеме

                                                                                      # Магнитола, с навигацией (4 из 5)

                                                                                      Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (4 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                      Компоненты на схеме

                                                                                        # Магнитола, с навигацией (5 из 5)

                                                                                        Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (5 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема магнитолы, без навигации

                                                                                          # Электросхема магнитолы, без навигации (2 из 5)

                                                                                          Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (2 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема магнитолы, без навигации (3 из 5)

                                                                                            Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (3 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема магнитолы, без навигации (4 из 5)

                                                                                              Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (4 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема магнитолы, без навигации (5 из 5)

                                                                                                Магнитола — Электросхема магнитолы, без навигации — Электросхема магнитолы, без навигации (5 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема магнитолы, с навигацией

                                                                                                  # Электросхема магнитолы, с навигацией (2 из 5)

                                                                                                  Магнитола — Электросхема магнитолы, с навигацией — Электросхема магнитолы, с навигацией (2 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                  Компоненты на схеме

                                                                                                    Освещение салона

                                                                                                    # Электросхема освещения салона

                                                                                                    Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Acura RDX II рестайлинг (2015-2018)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема подсветки приборной панели

                                                                                                      # Электросхема подсветки приборной панели (1 из 3)

                                                                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема подсветки приборной панели (2 из 3)

                                                                                                        Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема подсветки приборной панели (3 из 3)

                                                                                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 3). Acura RDX II рестайлинг (2015-2018)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема таймера входного светофора

                                                                                                            # Электросхема таймера входного светофора (1 из 2)

                                                                                                            Освещение салона — Электросхема таймера входного светофора — Электросхема таймера входного светофора (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема таймера входного светофора (2 из 2)

                                                                                                              Освещение салона — Электросхема таймера входного светофора — Электросхема таймера входного светофора (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                              Компоненты на схеме

                                                                                                                Память

                                                                                                                # Электросхема памяти зеркал

                                                                                                                # Электросхема памяти зеркал (1 из 2)

                                                                                                                Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема памяти зеркал (2 из 2)

                                                                                                                  Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема сиденья памяти

                                                                                                                    # Электросхема сиденья памяти (1 из 2)

                                                                                                                    Память — Электросхема сиденья памяти — Электросхема сиденья памяти (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема сиденья памяти (2 из 2)

                                                                                                                      Память — Электросхема сиденья памяти — Электросхема сиденья памяти (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                      Компоненты на схеме

                                                                                                                        Подогрев стекол

                                                                                                                        # Электросхема подогрева стекол

                                                                                                                        Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Acura RDX II рестайлинг (2015-2018)
                                                                                                                        Компоненты на схеме

                                                                                                                          Подушки безопасности

                                                                                                                          # Электросхема подушек безопасности

                                                                                                                          # Электросхема подушек безопасности (1 из 4)

                                                                                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема подушек безопасности (2 из 4)

                                                                                                                            Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                            Компоненты на схеме

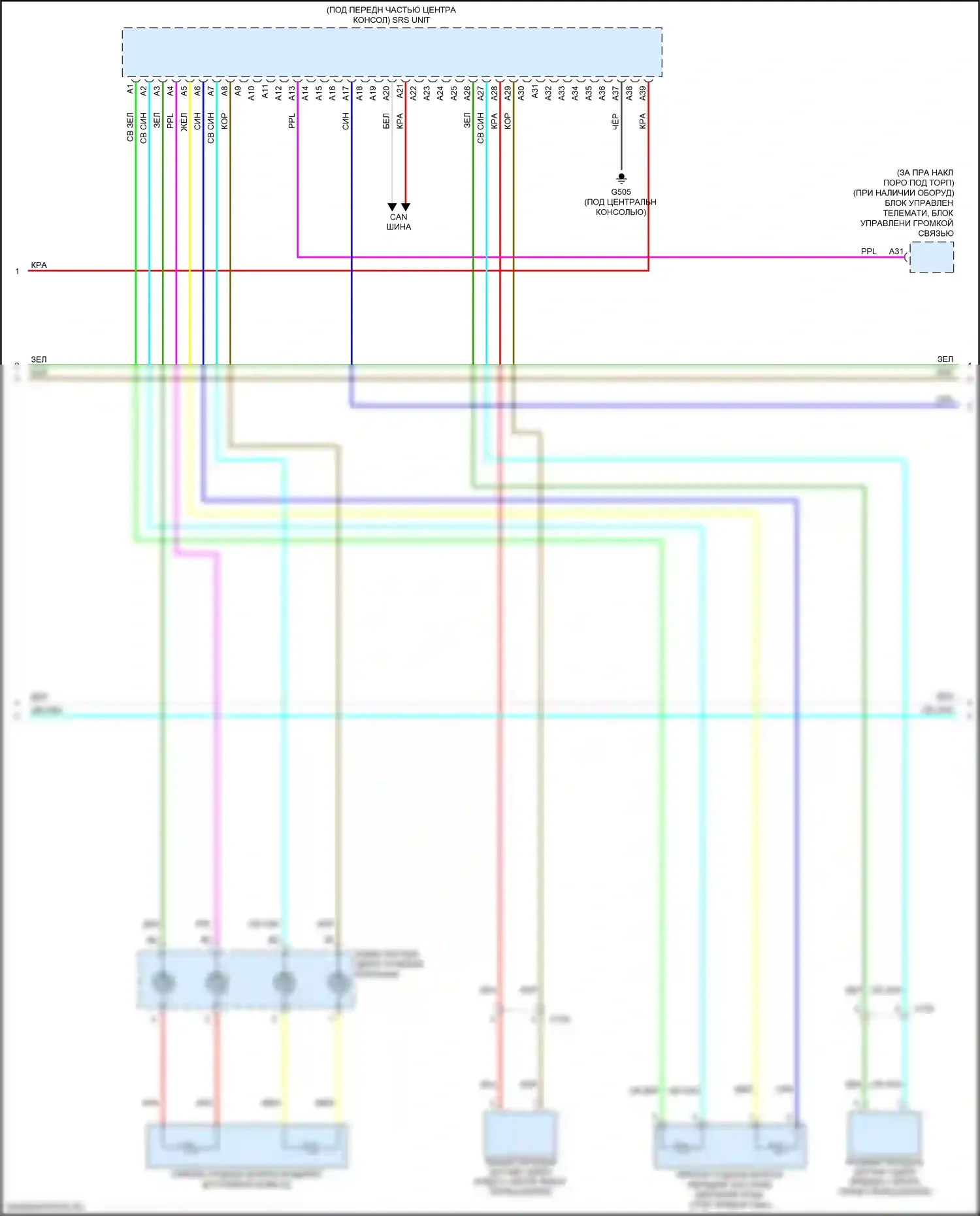

                                                                                                                              # Электросхема подушек безопасности (3 из 4)

                                                                                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                              Компоненты на схеме

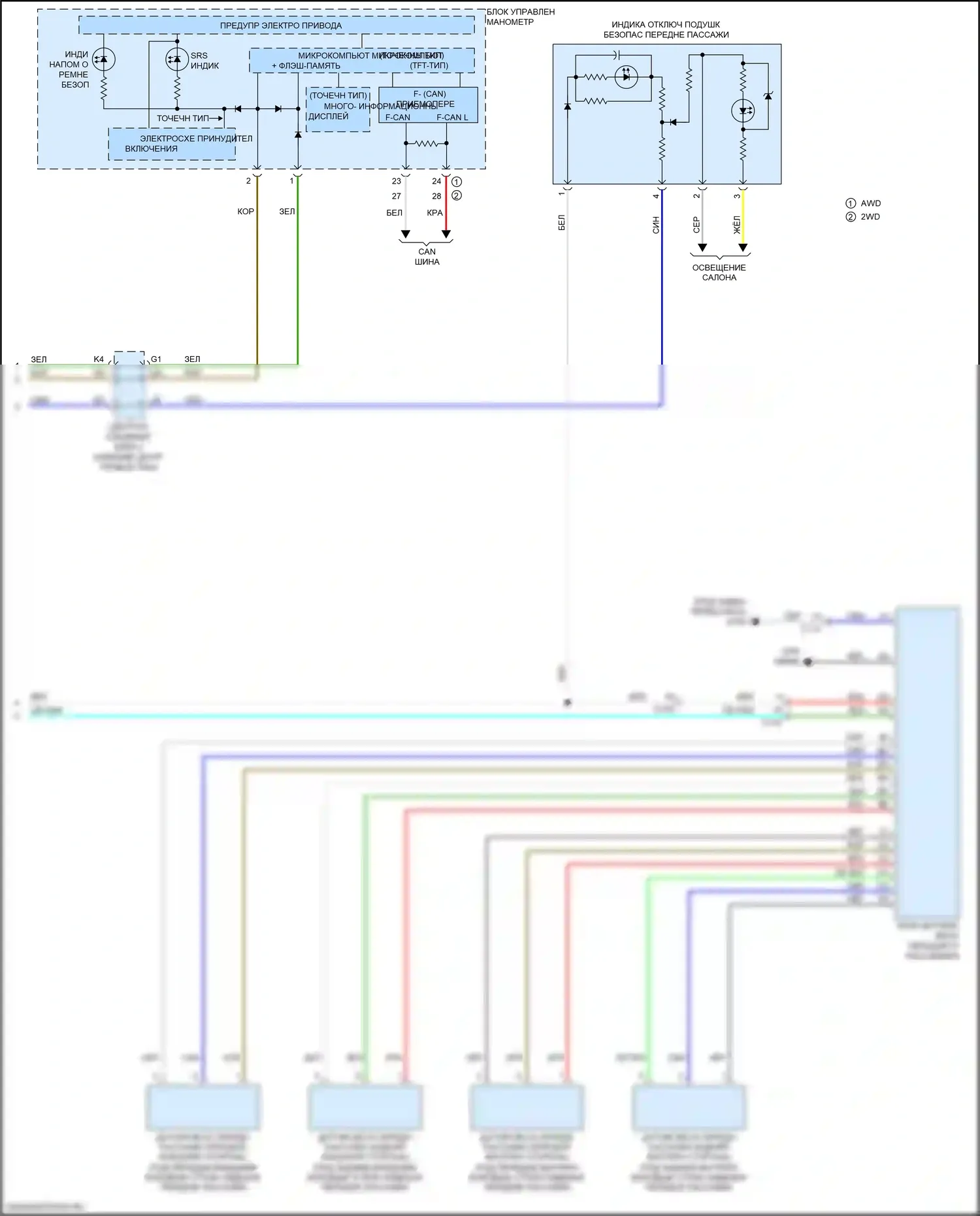

                                                                                                                                # Электросхема подушек безопасности (4 из 4)

                                                                                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Предупреждение

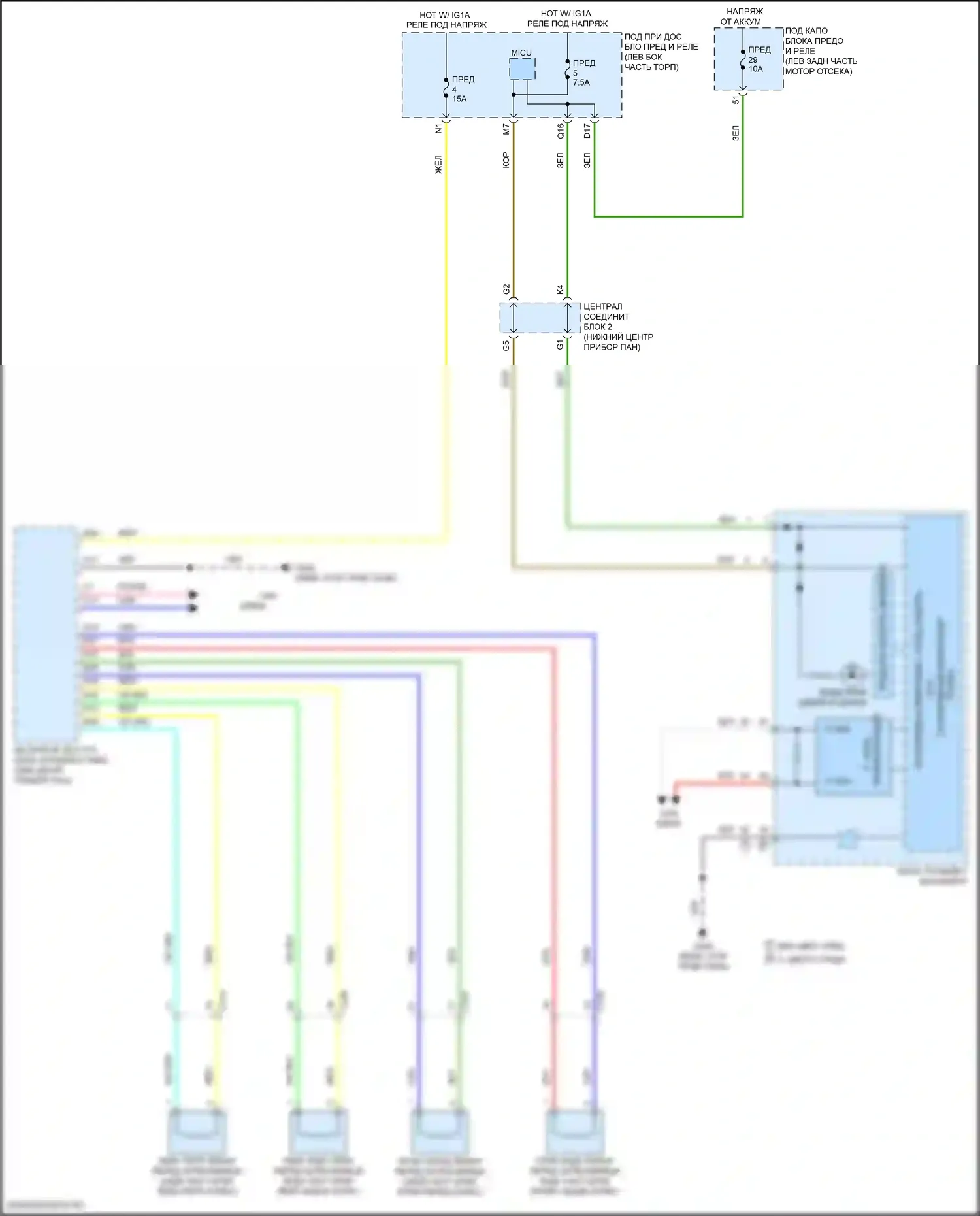

                                                                                                                                  # Электросхема контроля давления в шинах

                                                                                                                                  Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема утора

                                                                                                                                    Предупреждение — Электросхема утора — Электросхема утора. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Приборная панель

                                                                                                                                      # Электросхема приборной панели, без цветного дисплея

                                                                                                                                      # Электросхема приборной панели, без цветного дисплея (1 из 2)

                                                                                                                                      Приборная панель — Электросхема приборной панели, без цветного дисплея — Электросхема приборной панели, без цветного дисплея (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема приборной панели, без цветного дисплея (2 из 2)

                                                                                                                                        Приборная панель — Электросхема приборной панели, без цветного дисплея — Электросхема приборной панели, без цветного дисплея (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                        Компоненты на схеме

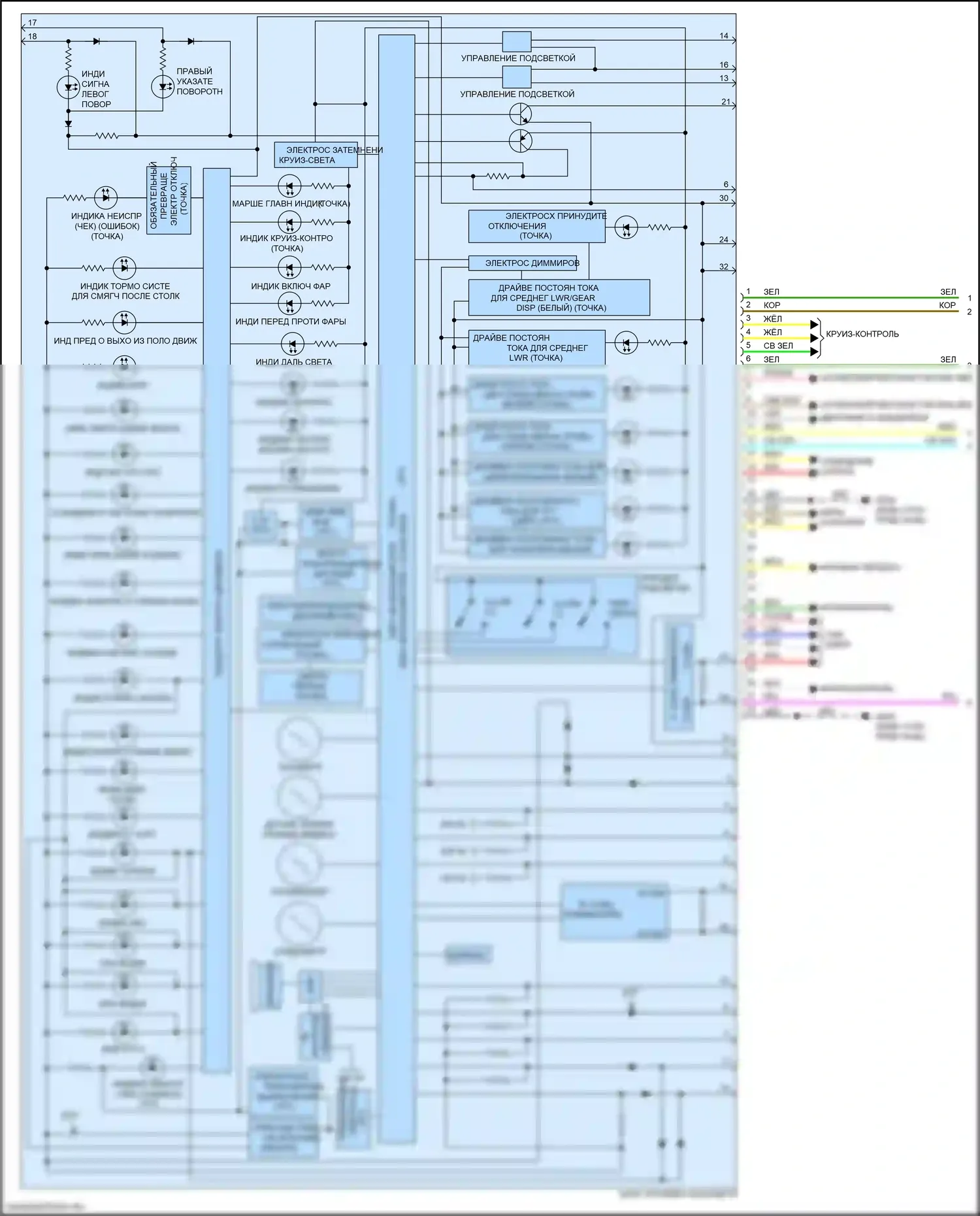

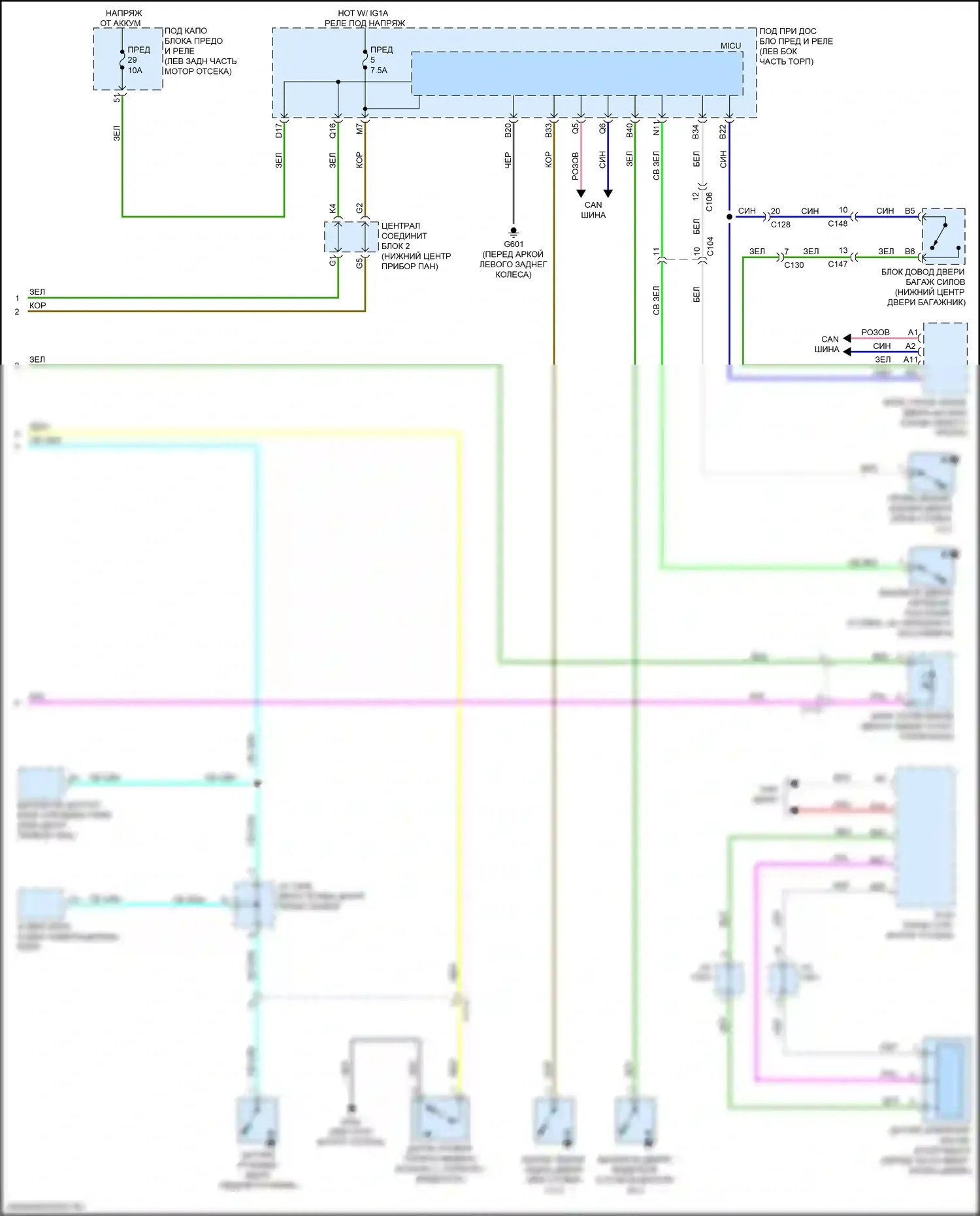

                                                                                                                                          # Электросхема приборной панели, с цветным дисплеем

                                                                                                                                          # Электросхема приборной панели, с цветным дисплеем (1 из 2)

                                                                                                                                          Приборная панель — Электросхема приборной панели, с цветным дисплеем — Электросхема приборной панели, с цветным дисплеем (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема приборной панели, с цветным дисплеем (2 из 2)

                                                                                                                                            Приборная панель — Электросхема приборной панели, с цветным дисплеем — Электросхема приборной панели, с цветным дисплеем (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Сигнализация

                                                                                                                                              # Сигнализации электросхема

                                                                                                                                              # Сигнализации электросхема (1 из 6)

                                                                                                                                              Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Сигнализации электросхема (2 из 6)

                                                                                                                                                Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Сигнализации электросхема (3 из 6)

                                                                                                                                                  Сигнализация — Сигнализации электросхема — Сигнализации электросхема (3 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Сигнализации электросхема (4 из 6)

                                                                                                                                                    Сигнализация — Сигнализации электросхема — Сигнализации электросхема (4 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Сигнализации электросхема (5 из 6)

                                                                                                                                                      Сигнализация — Сигнализации электросхема — Сигнализации электросхема (5 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Сигнализации электросхема (6 из 6)

                                                                                                                                                        Сигнализация — Сигнализации электросхема — Сигнализации электросхема (6 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          Сиденья

                                                                                                                                                          # Поясничная электросхема

                                                                                                                                                          Сиденья — Поясничная электросхема — Поясничная электросхема. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема вентиляции сиденья

                                                                                                                                                            # Электросхема вентиляции сиденья (1 из 2)

                                                                                                                                                            Сиденья — Электросхема вентиляции сиденья — Электросхема вентиляции сиденья (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема вентиляции сиденья (2 из 2)

                                                                                                                                                              Сиденья — Электросхема вентиляции сиденья — Электросхема вентиляции сиденья (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема задних обогреваемых сидений

                                                                                                                                                                Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема передних обогреваемых сидений

                                                                                                                                                                  Сиденья — Электросхема передних обогреваемых сидений — Электросхема передних обогреваемых сидений. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема сиденья с электроприводом для пассажиров, 4-сторонняя

                                                                                                                                                                    Сиденья — Электросхема сиденья с электроприводом для пассажиров, 4-сторонняя — Электросхема сиденья с электроприводом для пассажиров, 4-сторонняя. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема сиденья с электроприводом для пассажиров, 8-ходовая

                                                                                                                                                                      Сиденья — Электросхема сиденья с электроприводом для пассажиров, 8-ходовая — Электросхема сиденья с электроприводом для пассажиров, 8-ходовая. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        Системы помощи водителю

                                                                                                                                                                        # Электросхема задней камеры

                                                                                                                                                                        Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема компаса

                                                                                                                                                                          Системы помощи водителю — Электросхема компаса — Электросхема компаса. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема мониторинга в слепой зоне

                                                                                                                                                                            Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема навигации

                                                                                                                                                                              # Электросхема навигации (1 из 5)

                                                                                                                                                                              Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                # Электросхема навигации (2 из 5)

                                                                                                                                                                                Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Электросхема навигации (3 из 5)

                                                                                                                                                                                  Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Электросхема навигации (4 из 5)

                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Электросхема навигации (5 из 5)

                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации — Электросхема навигации (5 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        # Электросхема парктроника

                                                                                                                                                                                        Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема сигнализации о выезде с полосы движения

                                                                                                                                                                                          Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            Складная крыша/люк

                                                                                                                                                                                            # Электросхема складной крыши/люка

                                                                                                                                                                                            Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              Стартер/генератор

                                                                                                                                                                                              # Электросхема генератора

                                                                                                                                                                                              Стартер/генератор — Электросхема генератора — Электросхема генератора. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                # Электросхема стартера

                                                                                                                                                                                                # Электросхема стартера (1 из 2)

                                                                                                                                                                                                Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  # Электросхема стартера (2 из 2)

                                                                                                                                                                                                  Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    Стеклоподъемники

                                                                                                                                                                                                    # Электросхема стеклоподъемников

                                                                                                                                                                                                    # Электросхема стеклоподъемников (1 из 2)

                                                                                                                                                                                                    Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      # Электросхема стеклоподъемников (2 из 2)

                                                                                                                                                                                                      Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        Точки подключения масс

                                                                                                                                                                                                        # Электросхема точек подключения масс

                                                                                                                                                                                                        # Электросхема точек подключения масс (1 из 5)

                                                                                                                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема точек подключения масс (2 из 5)

                                                                                                                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            # Электросхема точек подключения масс (3 из 5)

                                                                                                                                                                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Электросхема точек подключения масс (4 из 5)

                                                                                                                                                                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                # Электросхема точек подключения масс (5 из 5)

                                                                                                                                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  Управление зеркалами заднего вида

                                                                                                                                                                                                                  # Электросхема управления зеркалами заднего вида

                                                                                                                                                                                                                  Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    Фары

                                                                                                                                                                                                                    # Электросхема фар

                                                                                                                                                                                                                    # Электросхема фар (1 из 2)

                                                                                                                                                                                                                    Фары — Электросхема фар — Электросхема фар (1 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема фар (2 из 2)

                                                                                                                                                                                                                      Фары — Электросхема фар — Электросхема фар (2 из 2). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        Фары и фонари

                                                                                                                                                                                                                        # Электросхема фар и фонарей

                                                                                                                                                                                                                        # Электросхема фар и фонарей (1 из 4)

                                                                                                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема фар и фонарей (2 из 4)

                                                                                                                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            # Электросхема фар и фонарей (3 из 4)

                                                                                                                                                                                                                            Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              # Электросхема фар и фонарей (4 из 4)

                                                                                                                                                                                                                              Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 4). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                # Электросхема фонарей заднего хода

                                                                                                                                                                                                                                Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  Центральный замок

                                                                                                                                                                                                                                  # Электросхема центрального замка

                                                                                                                                                                                                                                  # Электросхема центрального замка (1 из 6)

                                                                                                                                                                                                                                  Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    # Электросхема центрального замка (2 из 6)

                                                                                                                                                                                                                                    Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      # Электросхема центрального замка (3 из 6)

                                                                                                                                                                                                                                      Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        # Электросхема центрального замка (4 из 6)

                                                                                                                                                                                                                                        Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          # Электросхема центрального замка (5 из 6)

                                                                                                                                                                                                                                          Центральный замок — Электросхема центрального замка — Электросхема центрального замка (5 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            # Электросхема центрального замка (6 из 6)

                                                                                                                                                                                                                                            Центральный замок — Электросхема центрального замка — Электросхема центрального замка (6 из 6). Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                              Электроусилитель руля

                                                                                                                                                                                                                                              # Электросхема электроусилителя руля

                                                                                                                                                                                                                                              Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Acura RDX II рестайлинг (2015-2018)
                                                                                                                                                                                                                                              Компоненты на схеме
