Электросхемы блока управления приборной панели для Volkswagen Beetle A5 (2011-2019)

На этой странице представлены все электросхемы для компонента блока управления приборной панели, на которых он встречается в автомобиле Volkswagen Beetle A5 (2011-2019). Вы можете просмотреть различные схемы подключения, где используется данный компонент, а также перейти к более детализированным схемам, чтобы увидеть полное подключение и взаимодействие в системе. Все схемы имеют ссылки для быстрого перехода к соответствующему участку с компонентом для удобства просмотра.

Электросхема блока управления приборной панели (21 of 30)

Перейти на компонент: -> 1.8l турбо, электросхема генератора -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (22 of 30)

БЕЗ БЕСКЛЮЧЕВОГО ДОСТУПА БЛОК ПРЕДОХРАНИТЕЛЕЙ Б БЛОК ПРЕДОХРАНИТЕЛЕЙ РЕЛЕ БЛОК ПРЕОБРАЗОВАТЕЛЯ БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ БЛОК УПРАВЛЕНИЯ СИСТЕМАМИ КОМФОРТА ВНУТРЕННЕЕ ОСВЕЩЕНИЕ ЖЕЛТЫЙ ПРОВОД ЗАМОК ЗАЖИГАНИЯ ЗЕЛЕНЫЙ ПРОВОД КЛЕММА 15, ГЛАВНОЕ РЕЛЕ КЛЕММА 50 ГЛАВНОГО РЕЛЕ КНОПКА ЗАПУСКА ДВИГАТЕЛЯ КОРИЧНЕВЫЙ ПРОВОД КРАСНО-БЕЛЫЙ ПРОВОД КРАСНО-ЖЕЛТЫЙ ПРОВОД КРАСНО-ФИОЛЕТОВЫЙ ПРОВОД КРАСНО-ЧЕРНЫЙ ПРОВОД КРАСНЫЙ ПРОВОД НАПРЯЖЕНИЕ ОТ АККУМУЛЯТОРА ОРАНЖЕВО-ЗЕЛЕНЫЙ ПРОВОД ОРАНЖЕВО-КОРИЧНЕВЫЙ ПРОВОД ОРАНЖЕВО-ЧЕРНЫЙ ПРОВОД ОРАНЖЕВЫЙ ПРОВОД ПРЕДОХРАНИТЕЛЬ 25 С БЕСКЛЮЧЕВЫМ ДОСТУПОМ СЕРЫЙ ПРОВОД СИНИЙ ПРОВОД СОЛЕНОИД ЗАМКА ЗАЖИГАНИЯ ФИОЛЕТОВО-ГОЛУБОЙ ПРОВОД ФИОЛЕТОВО-ЗЕЛЕНЫЙ ПРОВОД ФИОЛЕТОВО-СИНИЙ ПРОВОД ФИОЛЕТОВЫЙ ПРОВОД ЧЕРНО-КРАСНЫЙ ПРОВОД ЧЕРНО-СЕРЫЙ ПРОВОД ЧЕРНО-СИНИЙ ПРОВОД ЧЕРНО-ФИОЛЕТОВЫЙ ПРОВОД ЧЕРНЫЙ ПРОВОД ШИНА ДАННЫХ

Перейти на компонент: -> 1,8 л турбо, электросхема стартера (2 из 2) -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (23 of 30)

Перейти на компонент: -> 2,0 л турбодизеля, электросхема генератора -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (24 of 30)

Перейти на компонент: -> 2,0 л турбо, электросхема генератора -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (25 of 30)

БЕЗ БЕСКЛЮЧЕВОГО ДОСТУПА БЛОК ПРЕДОХРАНИТЕЛЕЙ Б БЛОК ПРЕДОХРАНИТЕЛЕЙ РЕЛЕ БЛОК ПРЕОБРАЗОВАТЕЛЯ БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ БЛОК УПРАВЛЕНИЯ СИСТЕМАМИ КОМФОРТА ВНУТРЕННЕЕ ОСВЕЩЕНИЕ ЖЕЛТЫЙ ПРОВОД ЗАМОК ЗАЖИГАНИЯ ЗЕЛЕНЫЙ ПРОВОД КЛЕММА 15, ГЛАВНОЕ РЕЛЕ КЛЕММА 50 ГЛАВНОГО РЕЛЕ КНОПКА ЗАПУСКА ДВИГАТЕЛЯ КОРИЧНЕВЫЙ ПРОВОД КРАСНО-БЕЛЫЙ ПРОВОД КРАСНО-ЖЕЛТЫЙ ПРОВОД КРАСНО-ФИОЛЕТОВЫЙ ПРОВОД КРАСНО-ЧЕРНЫЙ ПРОВОД КРАСНЫЙ ПРОВОД НАПРЯЖЕНИЕ ОТ АККУМУЛЯТОРА ОРАНЖЕВО-ЗЕЛЕНЫЙ ПРОВОД ОРАНЖЕВО-КОРИЧНЕВЫЙ ПРОВОД ОРАНЖЕВО-ЧЕРНЫЙ ПРОВОД ОРАНЖЕВЫЙ ПРОВОД ПРЕДОХРАНИТЕЛЬ 25 С БЕСКЛЮЧЕВЫМ ДОСТУПОМ СЕРЫЙ ПРОВОД СИНИЙ ПРОВОД СОЛЕНОИД ЗАМКА ЗАЖИГАНИЯ ФИОЛЕТОВО-ГОЛУБОЙ ПРОВОД ФИОЛЕТОВО-ЗЕЛЕНЫЙ ПРОВОД ФИОЛЕТОВО-СИНИЙ ПРОВОД ФИОЛЕТОВЫЙ ПРОВОД ЧЕРНО-КРАСНЫЙ ПРОВОД ЧЕРНО-СЕРЫЙ ПРОВОД ЧЕРНО-СИНИЙ ПРОВОД ЧЕРНО-ФИОЛЕТОВЫЙ ПРОВОД ЧЕРНЫЙ ПРОВОД ШИНА ДАННЫХ

Перейти на компонент: -> 2,0 л турбо, электросхема стартера (2 из 2) -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (26 of 30)

CPKA CPRA БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ ДАТЧИК 2 ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА ДАТЧИК ДАВЛЕНИЯ МАСЛА ДАТЧИК ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА 1/СОЛЕНОИД ЖЕЛТЫЙ ПРОВОД ЗЕЛЕНО-ЖЕЛТЫЙ ПРОВОД ЗЕЛЕНО-ФИОЛЕТОВЫЙ ПРОВОД ИНДИКАТОР НЕИСПРАВНОСТИ (ЧЕК) ИНДИКАТОР НИЗКОГО УРОВНЯ ТОПЛИВА К СВЕЧЕ ЗАЖИГАНИЯ КАТУШКА ЗАЖИГАНИЯ 1 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КАТУШКА ЗАЖИГАНИЯ 2 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КАТУШКА ЗАЖИГАНИЯ 3 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КАТУШКА ЗАЖИГАНИЯ 4 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КЛАПАН 1 РЕГУЛЯТОРА ПРОДУВКИ БАЧКА АДСОРБЕРА КОРИЧНЕВО-ГОЛУБОЙ ПРОВОД КОРИЧНЕВО-ЗЕЛЕНЫЙ ПРОВОД КОРИЧНЕВО-СЕРЫЙ ПРОВОД КОРИЧНЕВЫЙ ПРОВОД КРАСНО-СИНИЕ ПРОВОД КРАСНО-ФИОЛЕТОВЫЙ ПРОВОД КРАСНО-ЧЕРНЫЙ ПРОВОД КРАСНЫЙ ПРОВОД КРУИЗ-КОНТРОЛЬ НЕИЗВЕСТНЫЙ ПРОВОД ОРАНЖЕВО-КОРИЧНЕВЫЙ ПРОВОД ОРАНЖЕВО-ЧЕРНЫЙ ПРОВОД ПРИБОРНАЯ ПАНЕЛЬ СЕРО-ЖЕЛТЫЙ ПРОВОД СИНЕ-КРАСНЫЙ ПРОВОД СИНИЙ ПРОВОД СОЛЕНОИД ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА/ДАТЧИК ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА 1 СТАРТЕР/ГЕНЕРАТОР УКАЗАТЕЛЬ ДАВЛЕНИЯ МАСЛА УКАЗАТЕЛЬ ТОПЛИВА УКАЗАТЕЛЬ УРОВНЯ МАСЛА ФИОЛЕТОВО-БЕЛЫЙ ПРОВОД ФИОЛЕТОВО-ГОЛУБОЙ ПРОВОД ФИОЛЕТОВО-ЖЕЛТЫЙ ПРОВОД ФИОЛЕТОВО-ЗЕЛЕНЫЙ ПРОВОД ФИОЛЕТОВО-КРАСНЫЙ ПРОВОД ФИОЛЕТОВО-ЧЕРНЫЙ ПРОВОД ФИОЛЕТОВЫЙ ПРОВОД ЧЕРНО-БЕЛЫЙ ПРОВОД ЧЕРНЫЙ ПРОВОД ШИНА ДАННЫХ

Перейти на компонент: -> Электросхема двигателя 1.8л турбо (6 из 6) -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (27 of 30)

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ ДАТЧИК ДАВЛЕНИЯ МАСЛА ЖЕЛТЫЙ ПРОВОД ЗЕЛЕНО-ЖЕЛТЫЙ ПРОВОД ИНДИКАТОР НЕИСПРАВНОСТИ (ЧЕК) ИНДИКАТОР НИЗКОГО УРОВНЯ ТОПЛИВА ИНДИКАТОР УРОВНЯ/ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ИНДИКАТОР ЭЛЕКТРОНИКИ ДВИГАТЕЛЯ К СВЕЧЕ ЗАЖИГАНИЯ КАТУШКА ЗАЖИГАНИЯ 1 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КАТУШКА ЗАЖИГАНИЯ 2 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КАТУШКА ЗАЖИГАНИЯ 3 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КАТУШКА ЗАЖИГАНИЯ 4 С ЭЛЕКТРОННЫМ КОММУТАТОРОМ КЛАПАН 1 РЕГУЛЯТОРА ПРОДУВКИ БАЧКА АДСОРБЕРА КОРИЧНЕВО-ГОЛУБОЙ ПРОВОД КОРИЧНЕВО-ЗЕЛЕНЫЙ ПРОВОД КОРИЧНЕВО-СЕРЫЙ ПРОВОД КОРИЧНЕВЫЙ ПРОВОД КРАСНО-СИНИЕ ПРОВОД КРАСНО-ФИОЛЕТОВЫЙ ПРОВОД КРАСНО-ЧЕРНЫЙ ПРОВОД КРАСНЫЙ ПРОВОД КРУИЗ-КОНТРОЛЬ НЕИЗВЕСТНЫЙ ПРОВОД ОРАНЖЕВО-КОРИЧНЕВЫЙ ПРОВОД ОРАНЖЕВО-ЧЕРНЫЙ ПРОВОД ПРИБОРНАЯ ПАНЕЛЬ СЕРО-ЖЕЛТЫЙ ПРОВОД СИНЕ-КРАСНЫЙ ПРОВОД СИНИЙ ПРОВОД СТАРТЕР/ГЕНЕРАТОР УКАЗАТЕЛЬ ДАВЛЕНИЯ МАСЛА УКАЗАТЕЛЬ ТОПЛИВА УКАЗАТЕЛЬ УРОВНЯ МАСЛА ФИОЛЕТОВО-БЕЛЫЙ ПРОВОД ФИОЛЕТОВО-ГОЛУБОЙ ПРОВОД ФИОЛЕТОВО-ЖЕЛТЫЙ ПРОВОД ФИОЛЕТОВО-ЗЕЛЕНЫЙ ПРОВОД ФИОЛЕТОВО-КРАСНЫЙ ПРОВОД ФИОЛЕТОВО-ЧЕРНЫЙ ПРОВОД ФИОЛЕТОВЫЙ ПРОВОД ЧЕРНО-БЕЛЫЙ ПРОВОД ЧЕРНО-СИНИЙ ПРОВОД ЧЕРНЫЙ ПРОВОД ШИНА ДАННЫХ

Перейти на компонент: -> Электросхема двигателя 2.0л турбо (6 из 6) -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (28 of 30)

АССИСТЕНТЫ ВОДИТЕЛЯ БЕЛЫЙ ПРОВОД БЛОК ЗАМКА ВОДИТЕЛЯ БЛОК ЗАМКА ПЕРЕДНЕГО ПАССАЖИРА БЛОК ПРЕДОХРАНИТЕЛЕЙ С БЛОК УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ БЛОК УПРАВЛЕНИЯ СИСТЕМАМИ КОМФОРТА ДАТЧИК ИЗНОСА ЛЕВОЙ ПЕРЕДНЕЙ ТОРМОЗНОЙ КОЛОДКИ ДАТЧИК ИНДИКАТОРА СТОЯНОЧНОГО ТОРМОЗА ДАТЧИК РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ДАТЧИК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ ЖЕЛТО-СЕРЫЙ ПРОВОД ЖЕЛТЫЙ ПРОВОД ИНДИКАТОР ИЗНОСА ТОРМОЗНЫХ КОЛОДОК ИНДИКАТОР ОТКРЫТОЙ ДВЕРИ ИНДИКАТОР РЕМНЯ БЕЗОПАСНОСТИ ИНДИКАТОР ТОРМОЗНОЙ СИСТЕМЫ КОНЦЕВИК ДВЕРИ ВОДИТЕЛЯ КОНЦЕВИК ПЕРЕДНЕЙ ПАССАЖИРСКОЙ ДВЕРИ КОРИЧНЕВО-БЕЛЫЙ ПРОВОД КОРИЧНЕВО-ЖЕЛТЫЙ ПРОВОД КОРИЧНЕВЫЙ ПРОВОД КРАСНО-ЖЕЛТЫЙ ПРОВОД КРАСНЫЙ ПРОВОД НАПРЯЖЕНИЕ ОТ АККУМУЛЯТОРА НАПРЯЖЕНИЕ ОТ КЛЕММЫ 15, ГЛАВНОЕ РЕЛЕ ВКЛЮЧЕНО НЕИЗВЕСТНЫЙ ПРОВОД ОРАНЖЕВО-КОРИЧНЕВЫЙ ПРОВОД ОРАНЖЕВО-ЧЕРНЫЙ ПРОВОД ПОДУШКИ БЕЗОПАСНОСТИ ПРЕДОХРАНИТЕЛЬ 14 ПРЕДОХРАНИТЕЛЬ 3 ПРЕДОХРАНИТЕЛЬ 36 ПРЕДУПРЕДИТЕЛЬНЫЙ ЗУММЕР, ТОНАЛЬНЫЙ СИГНАЛ ПРИБОРНАЯ ПАНЕЛЬ СЕРЫЙ ПРОВОД СИНЕ-КОРИЧНЕВЫЙ ПРОВОД СИНИЙ ПРОВОД ЧЕРНО-ЖЕЛТЫЙ ПРОВОД ЧЕРНО-СИНИЙ ПРОВОД ЧЕРНЫЙ ПРОВОД ШИНА ДАННЫХ

Перейти на компонент: -> Электросхема зуммера -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

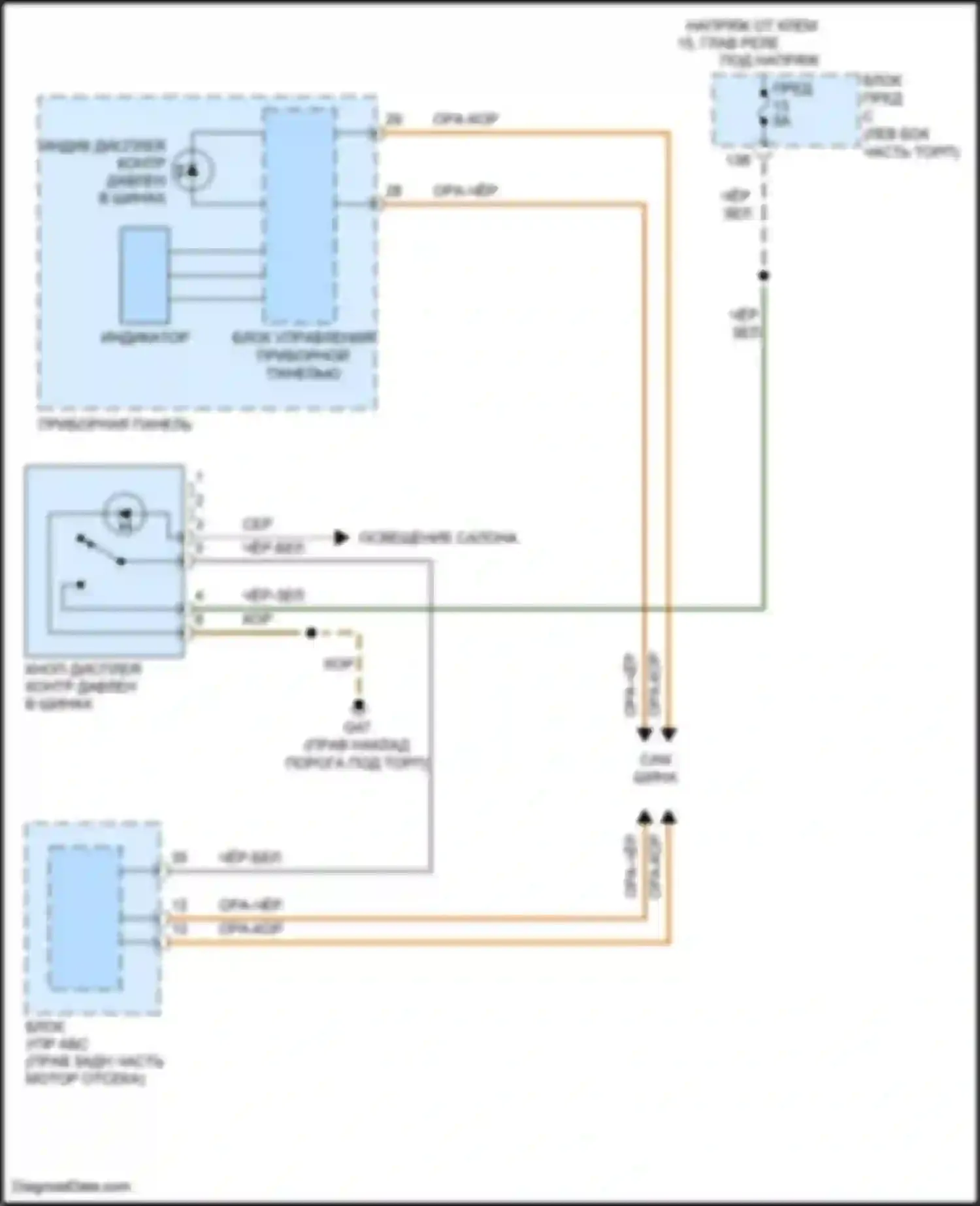

Электросхема блока управления приборной панели (29 of 30)

Перейти на компонент: -> Электросхема контроля давления в шинах -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ

Электросхема блока управления приборной панели (30 of 30)

БЛОК ПРЕДОХРАНИТЕЛЕЙ С БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ БЛОК УПРАВЛЕНИЯ ПРИВОДОМ СТЕКЛООЧИСТИТЕЛЯ БЛОК УПРАВЛЕНИЯ СИСТЕМАМИ КОМФОРТА ДАТЧИК ВЫБОРА ИНДИКАТОРА ДАТЧИК ПРЕРЫВИСТОГО РЕЖИМА СТЕКЛООЧИСТИТЕЛЯ ДАТЧИК РАСПОЗНАВАНИЯ ДОЖДЯ И ПОДСВЕТКИ ДАТЧИК УРОВНЯ ЖИДКОСТИ ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА ЗЕЛЕНО-БЕЛЫЙ ПРОВОД ЗЕЛЕНО-ЖЕЛТЫЙ ПРОВОД ЗЕЛЕНО-КРАСНЫЙ ПРОВОД ЗЕЛЕНО-ЧЕРНЫЙ ПРОВОД ЗЕЛЕНЫЙ ПРОВОД КАБРИОЛЕТ ХЭТЧБЕКА КНОПКА ПАМЯТИ ИНДИКАТОРА КОНЦЕВИК СТЕКЛООЧИСТИТЕЛЯ/ОМЫВАТЕЛЯ КОРИЧНЕВО-ГОЛУБОЙ ПРОВОД КОРИЧНЕВЫЙ ПРОВОД КРАСНО-БЕЛЫЙ ПРОВОД ЛЕВАЯ ФОРСУНКА ОМЫВАТЕЛЯ НАГРЕВАТЕЛЬ ЛОБОВОЕ СТЕКЛО, ДАТЧИК НАСОСА ОМЫВАТЕЛЯ ФАР НАПРЯЖЕНИЕ ОТ АККУМУЛЯТОРА НАПРЯЖЕНИЕ ОТ КЛЕММЫ 15, ГЛАВНОЕ РЕЛЕ ВКЛЮЧЕНО НАСОС ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА ОРАНЖЕВО-КОРИЧНЕВЫЙ ПРОВОД ОРАНЖЕВО-ЧЕРНЫЙ ПРОВОД ПРАВАЯ ФОРСУНКА ОМЫВАТЕЛЯ НАГРЕВАТЕЛЬ ПРЕДОХРАНИТЕЛЬ 10 ПРЕДОХРАНИТЕЛЬ 13 ПРЕДОХРАНИТЕЛЬ 23 ПРЕДОХРАНИТЕЛЬ 8 ПРЕРЫВИСТЫЙ РЕГУЛЯТОР СТЕКЛООЧИСТИТЕЛЯ ПРИБОРНАЯ ПАНЕЛЬ ПРИВОД СТЕКЛООЧИСТИТЕЛЯ СИНЕ-ЗЕЛЕНЫЙ ПРОВОД СИНЕ-СЕРЫЙ ПРОВОД УКАЗАТЕЛЬ УРОВНЯ ЖИДКОСТИ ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА ФИОЛЕТОВО-БЕЛЫЙ ПРОВОД ФИОЛЕТОВО-ГОЛУБОЙ ПРОВОД ФИОЛЕТОВО-ЗЕЛЕНЫЙ ПРОВОД ФИОЛЕТОВО-СИНИЙ ПРОВОД ФИОЛЕТОВЫЙ ПРОВОД ЧЕРНО-ЗЕЛЕНЫЙ ПРОВОД ЧЕРНО-СИНИЙ ПРОВОД ЧЕРНЫЙ ПРОВОД ШИНА ДАННЫХ

Перейти на компонент: -> Электросхема стеклоочистителя/омывателя -> БЛОК УПРАВЛЕНИЯ ПРИБОРНОЙ ПАНЕЛЬЮ
